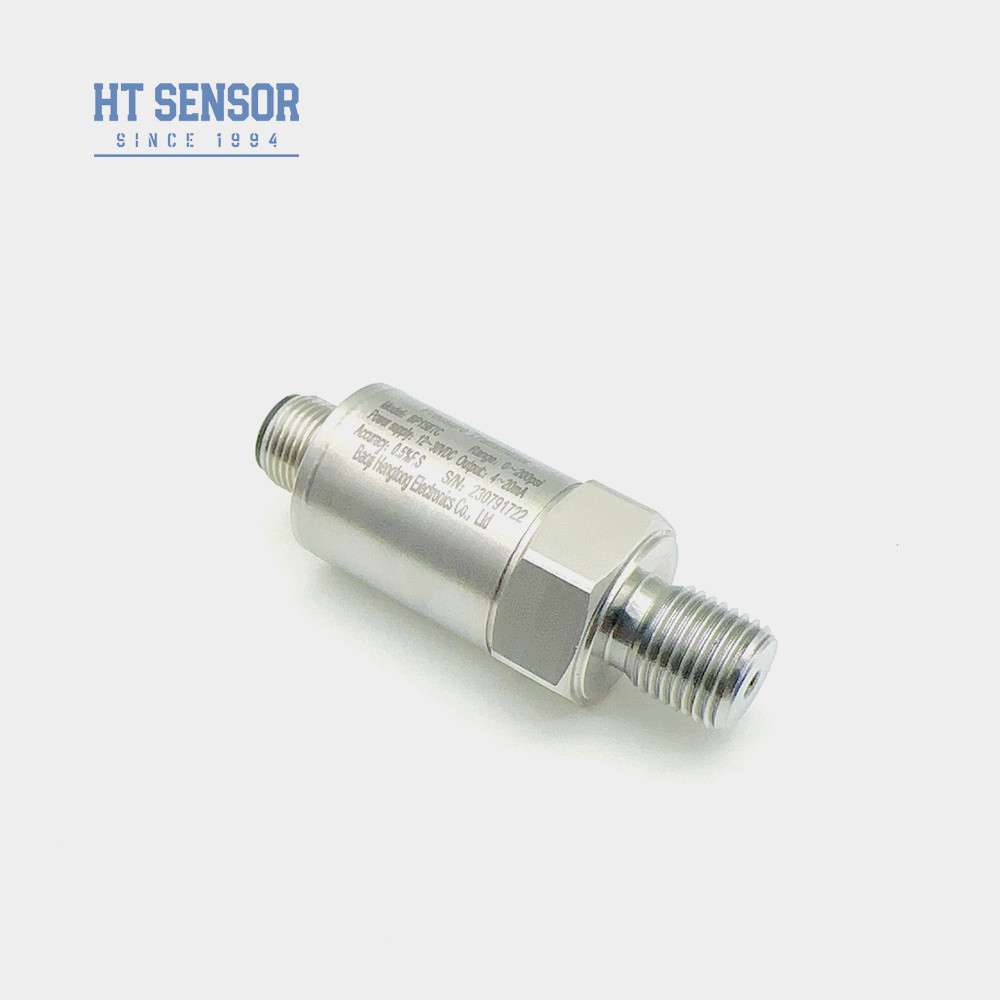

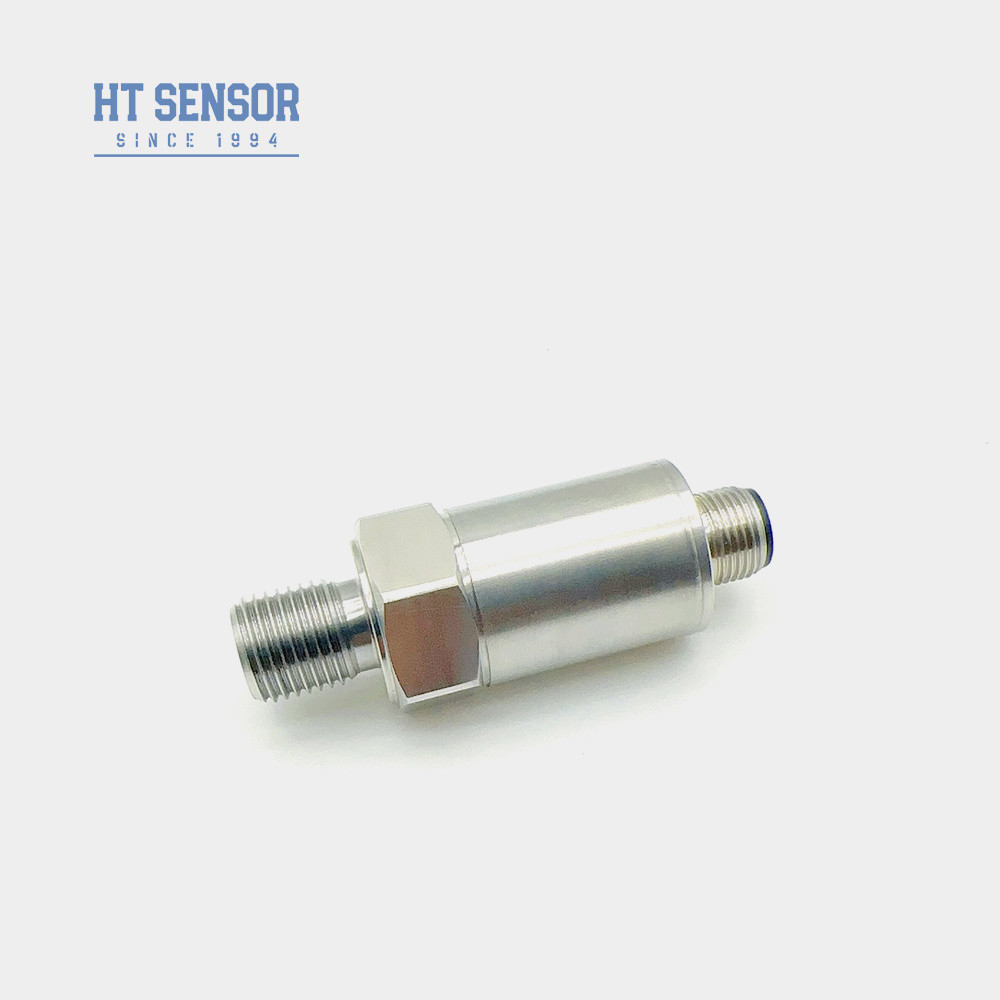

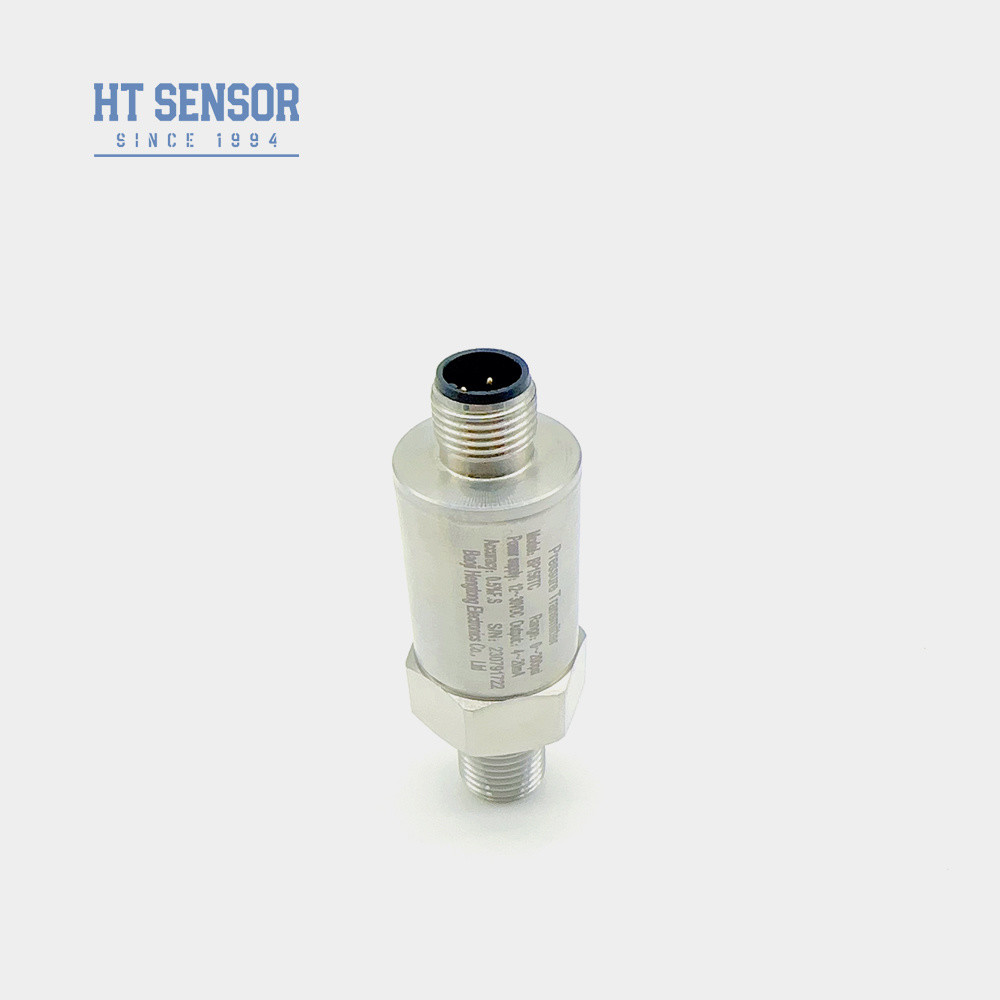

Hengtong BP156 Transmissor de pressão OEM de design compacto feito na China Sensor de transmissor de pressão
Product Details
| Model NO.: | BP156 | Personalizado: | Personalizado |
|---|---|---|---|
| Classificação de Proteção: | IP65 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Especificação: | Sensor de pressão de silício | Marca comercial: | Sensor HT |
| Código do SH: | 9026209090 | Tipo: | Transmissor de pressão normal |
| Tipo de estrutura: | Transmissor de pressão de silício difuso | Mediano de medição: | Líquido |
| Destacar |
compact OEM pressure transmitter,China made pressure sensor,BP156 pressure transmitter sensor |
||
Product Description
Transmissor de Pressão OEM de Design Compacto Hengtong BP156 Fabricado na China Sensor de Transmissor de Pressão
Descrição do Produto
Transmissor de Pressão BP156
Introdução:
O transmissor de pressão BP156 utiliza o núcleo isolado resistente à pressão de silício da série HT como elemento de medição de sinal. O circuito de processamento de sinal está localizado dentro de uma carcaça de aço inoxidável, convertendo o sinal do sensor em um sinal de saída padrão. O produto passou por testes rigorosos e triagem de envelhecimento de componentes, produtos semiacabados e produtos acabados para garantir um desempenho estável e confiável.
Características do Produto:
1. Ampla faixa de medição, estrutura de aço inoxidável, diversas formas de interface de pressão
2. Estrutura de aço inoxidável com classificação de proteção IP65
3. Ajuste de zero e escala total
4. Alta precisão, estrutura toda em aço inoxidável
Aplicações:
1. Medição de pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2. Aplicado nas indústrias naval e aeronáutica
3. Usado em processos industriais no local, como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controle hidráulico e pneumático
| Parâmetros de Desempenho: | |
| Faixa de Medição | 0kPa ~ 10kPa…5MPa |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25ºC | ±0,25% (Típ.) ±0,5% (Máx.) |
| Repetibilidade e Histerese | 0,02%F.E (Típ.) 0,05%F.E (Máx.) |
| Estabilidade a Longo Prazo | ±0,1%F.E/Ano (Típ.) ±0,2%F.E/Ano (Máx.) |
| Deriva de Temperatura do Ponto Zero | ±0,02%F.E/ºC (≤100KPa) ±0,01%F.E/ºC (>100KPa) |
| Deriva de Temperatura em Escala Total | ±0,02%F.E/ºC (≤100KPa) ±0,01%F.E/ºC (>100KPa) |
| Resposta de Frequência | 2.4Khz |
| Temperatura de Compensação | 0-70ºC (≤10mpa, personalizável) |
| Temperatura de Operação | -20ºC~80ºC |
| Temperatura de Armazenamento | -40ºC~120ºC |
| Vibração | 10g,55Hz ~ 2kHz |
| Material da Carcaça | 304,316L |
| Material do Diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VDC |
| Classificação à Prova de Explosão | Ex ia IIC T6 Ga |
| Classificação de Proteção | IP65 |
| Peso | ~0,2kg |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |

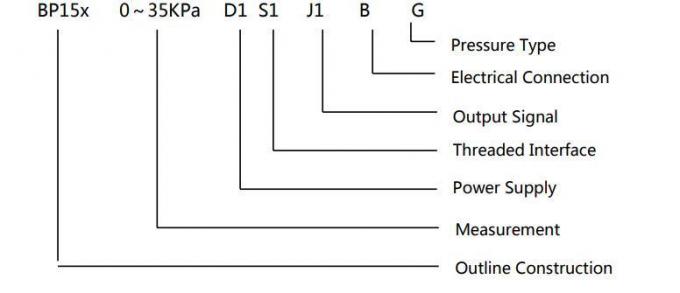

| Exemplos de Seleção |
| Dicas de Pedido |
2. Ao fazer um pedido, observe que os produtos à prova de explosão não incluem cabeças de exibição digital.
3. Para garantir a operação confiável do produto, recomenda-se que os usuários instalem dispositivos de proteção contra raios no local e garantam que o produto e a fonte de alimentação estejam aterrados de forma confiável.
5. A faixa de temperatura de trabalho nominal do anel O de borracha fluorada é de -20ºC a 250ºC. Quando a temperatura de operação do produto estiver abaixo de -20ºC, é necessário escolher uma vedação de anel O de EPDM.
6. O comprimento padrão do cabo é de 1,5m, disponível em três materiais. Se não for especificado, será fornecido com material de cabo de polietileno. Se você precisar de um material de cabo diferente, especifique-o no pedido.
7. Para requisitos especiais, como vibração forte, força de impacto instantânea, forte interferência eletromagnética ou de radiofrequência, informe nossa empresa e especifique-os no pedido.
| Guia de Pedidos | |||||||||
| BP15X | Transmissor de Pressão Analógico | ||||||||

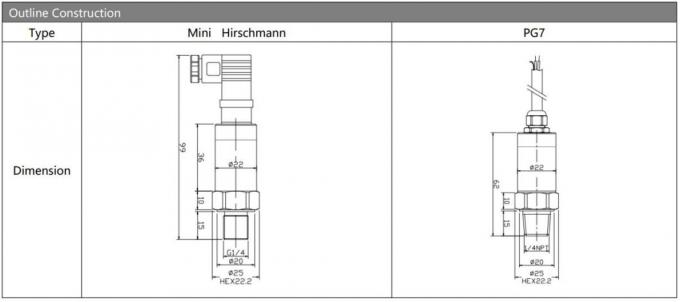

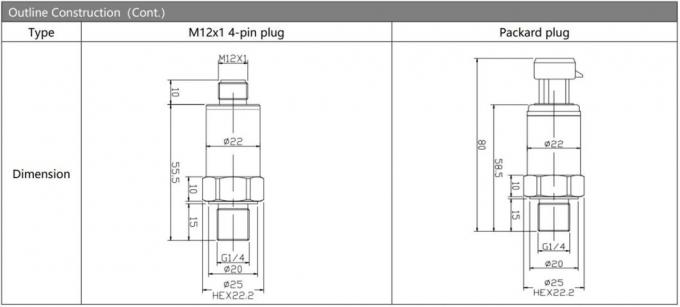

| Código | Construção do Contorno | ||||||||
| 5 | Plugue Packard | 6 | Cabo de Saída Direta Selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Conector Hirschmann Grande | ||||||
| Faixa de Medição | 0kPa ~ 10kPa…5MPa | ||||||||
| (0-X)Kpa ou MPa |
X: Indica a Faixa de Medição Real | ||||||||
| Código | Fonte de Alimentação | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outro | ||||||||
| Código | Sinal de Saída | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de Pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flange ¢50.4) | ||||||||
| Código | Conexão Elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Saída de Cabo Selada 1,5 metros | ||||||||
| B4 | Outro | ||||||||
| Código | Tipo de Pressão | ||||||||
| G | Pressão Manométrica | ||||||||
| A | Pressão Absoluta | ||||||||
| S | Pressão de Referência Selada | ||||||||
FAQ:
1. P: Quais são as características dos seus transmissores de sensor de pressão?
R: Alta precisão, durabilidade e excelente desempenho. Personalização disponível.
2. P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas. Nós fornecemos serviço OEM e ODM.
3. P: Qual é a sua capacidade de produção?
R: Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, por isso somos totalmente capazes de atender às necessidades de pedidos em larga escala. No entanto, é aconselhável entrar em contato com nossa equipe de vendas com antecedência para garantir uma produção e programação de entrega tranquilas.
4. P: Qual é o período de entrega típico?
R: 5~8 dias úteis para modelos padrão. Produtos personalizados podem variar.
5. P: Como os produtos são precificados? Algum desconto?
R: Preços competitivos com descontos para pedidos em massa ou parceiros de longo prazo.
6. P: Qual é a garantia dos seus produtos? E serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá às suas perguntas em 24 horas, a instrução remota por rede de PC está sempre disponível.
