BP156 OEM 4-20mA Sensor de transmissor de alta pressão estável para medição de líquido de gás de água
Detalhes do produto
| Modelo N.O.: | BP156 | Materiais para a habitação: | Aço inoxidável |
|---|---|---|---|
| Marca comercial: | Sensor HT | Origem: | China |
| Tipo de estrutura: | Sensor de transmissor de pressão de silício difuso | Grau de precisão: | 0,5% F.S. |
| Intervalo de pressão: | 0kpa~10kpa...20MPa | Classificação IP: | IP65 |
| Personalização: | OEM e ODM | Potência: | 5VDC //24VDC |
| Destacar |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
Descrição do produto
BP156 OEM 4-20mA Sensor de transmissor de alta pressão estável para medição de líquido de gás de água

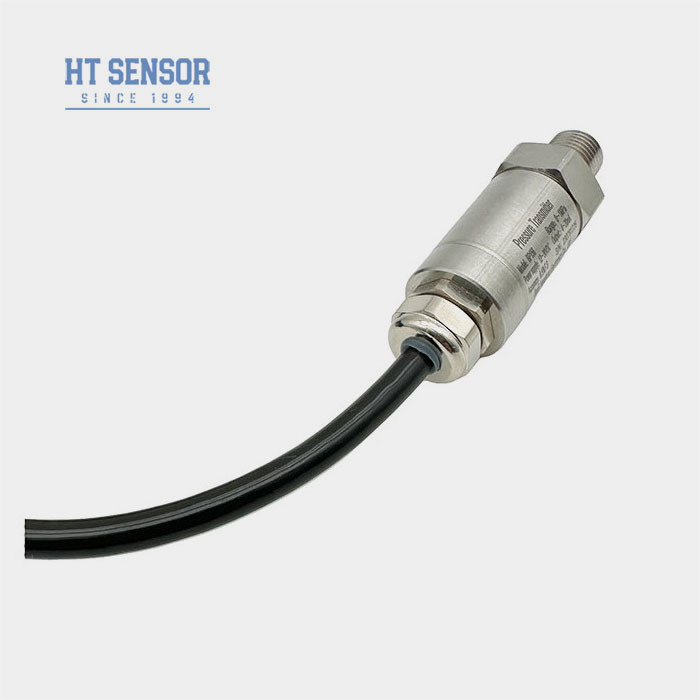

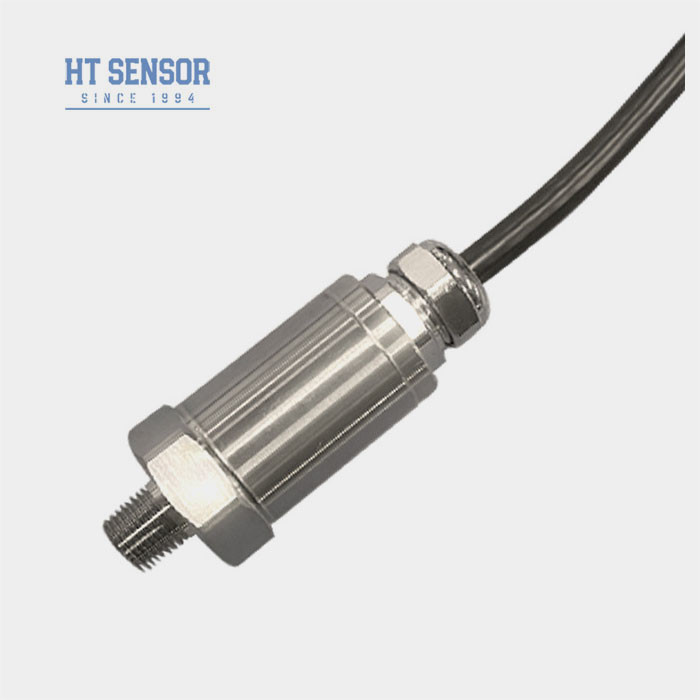

BP156 Transmissor de pressão
Introdução do sensor do transmissor de pressão:
O sensor de transmissor de pressão BP156 utiliza o núcleo de membrana de isolamento resistente à pressão de silício da série HT, cheio de óleo, como elemento de medição do sinal.O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidável, convertendo o sinal do sensor num sinal de saída padrão.e produtos acabados para garantir um desempenho estável e fiável.
Características do produtode sensor de transmissor de pressão:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Estrutura de aço inoxidável com classificação de protecção IP65
3.Estrutura de aço inoxidável de alta precisão
Aplicaçõesde sensor de transmissor de pressão:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenhode sensor de transmissor de pressão: | |
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,05 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |

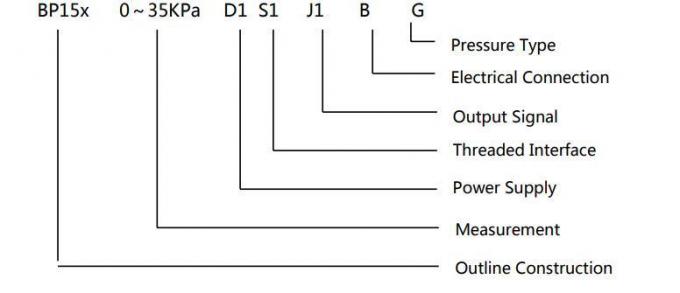

| Exemplos de seleção |
| Dicas de encomenda |
1Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com as partes de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem um ecrã digital.
3. Ao encomendar um transmissor com uma cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e garantam que o produto e a fonte de alimentação estejam conectados à terra de forma fiável..
5. Os anéis O de borracha de flúor têm um intervalo de temperatura de funcionamento nominal de - 20 °C a 250 °C. Quando a temperatura de funcionamento do produto for inferior a - 20 °C, deve ser selecionado um anel de vedação de tipo EPDM O.
6. O comprimento do cabo por defeito é de 1,5 m e há três tipos de materiais para escolher. Se não especificado, o material do cabo de polietileno pode ser usado.Por favor, indique na ordem.7Em caso de exigências especiais, tais como fortes vibrações, impacto instantâneo, interferências eletromagnéticas ou de radiofrequência, informe-nos e indique na ordem.
| Guia de encomendas | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||

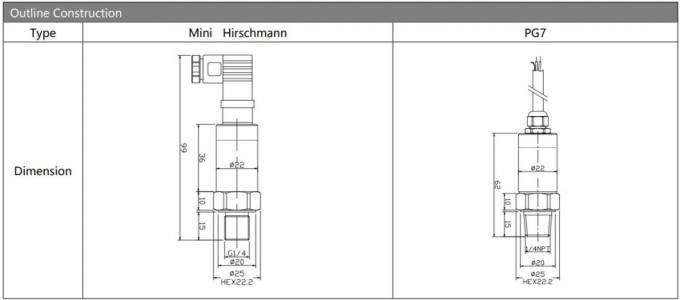

| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes
P: É uma empresa comercial ou fabricante?
R: Somos um fabricante desde o ano de 2004, comprometidos em produzir instrumentos de medição de pressão/nível/temperatura de alta precisão, estabilidade a longo prazo e custo-eficiência.
P: Qual é o seu sistema de controlo de qualidade?
A: Nossa fábrica é certificada pela ISO 9001-2015. Todos os produtos são concluídos com compensação de temperatura e teste de envelhecimento de 48 horas antes do envio.
P: Qual é a garantia dos seus produtos?
R: 12-18 meses a contar da data de expedição, para danos não causados pelo homem.
P: Envio e entrega?
R: As pequenas encomendas são entregues por DHL, Fedex, TNT, UPS, com prazo de entrega de 4 a 5 dias úteis.
Recomenda-se o envio de grandes encomendas por via marítima.
