Sensor de pressão industrial BP93420-IB Sensor de transmissor de pressão de alta precisão
Product Details
| Modelo não.: | BP93420-IB | Faixa de pressão: | 0kpa~10kpa...100MPa |
|---|---|---|---|
| Poder: | 12-36VDC, 24V Padrão | Classificação de proteção: | IP65 |
| Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) | Marca registrada: | Sensor HT |
| Tipo de estrutura: | Sensor de pressão industrial de silício difuso | Meio de medição: | Líquidos, Gás, Petróleo |
| Conector: | Big Din | Personalização: | Disponível OEM e ODM |
| Destacar |
Sensor de pressão industrial OEM,Sensor de pressão industrial BP93420-IB,Sensor de transmissão de pressão de alta precisão RoHs |
||
Product Description

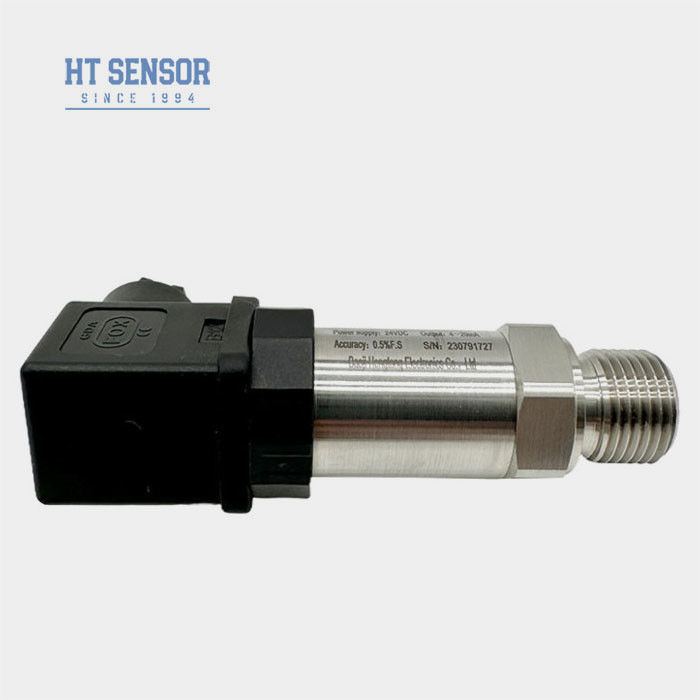

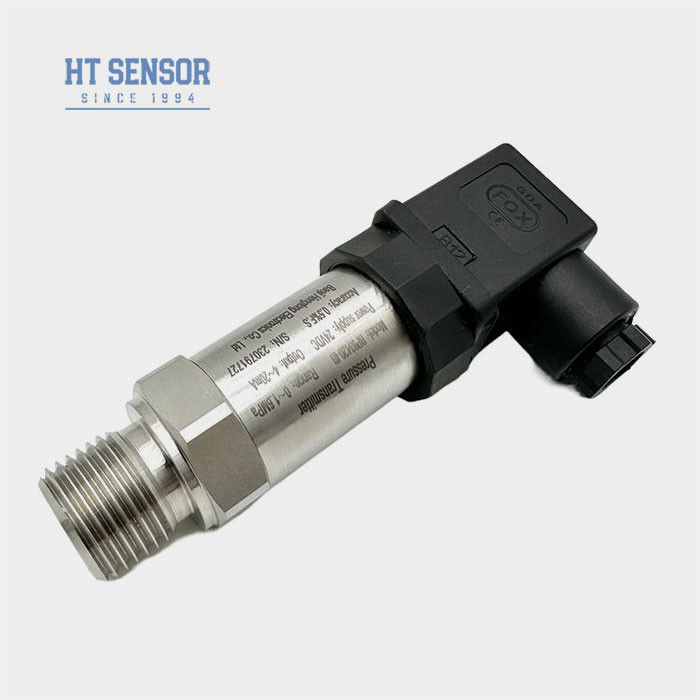

Transmissor de sensor de pressão industrial de alta precisão OEM BP93420-IB com grande DIN
BP93420IB Transmissor de pressão
Introdução de um transmissor de sensor de pressão industrial:
BP93420IB O transmissor de sensor de pressão industrial utiliza o núcleo de óleo isolado de silício difuso da série HT como elemento de medição do sinal.O circuito de processamento de sinal PCB está localizado na caixa de aço inoxidável e converte o sinal do sensor para os sinais de saída padrão 4-20mA ou 0-10VOs produtos passam por testes rigorosos de componentes e triagem de envelhecimento.
Características do produtode transmissor de sensores de pressão industriais:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Design compacto e leve
3.Estrutura de aço inoxidável de alta precisão
Aplicaçõesde transmissor de sensores de pressão industriais:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenhode transmissor de sensores de pressão industriais: | |
|---|---|
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de trabalho nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2! | 5VDC | |||||||
| D3! | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e o nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
