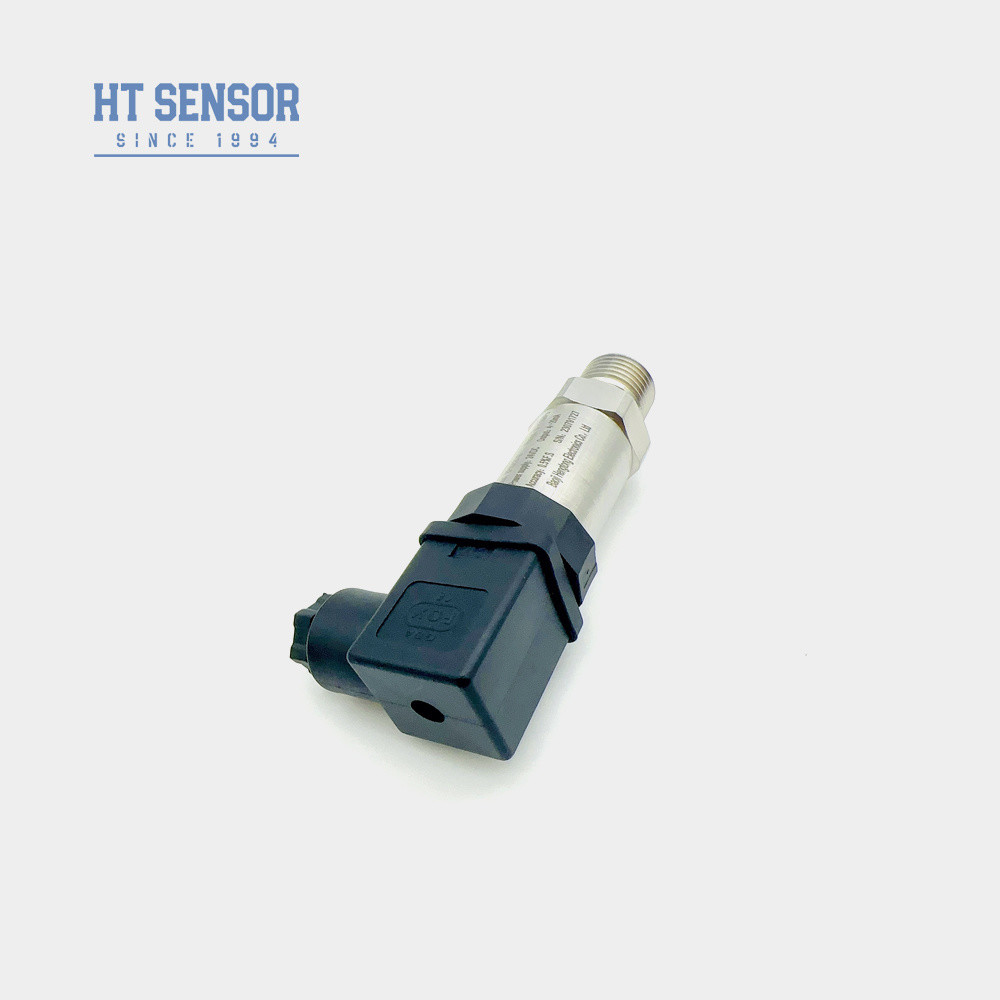

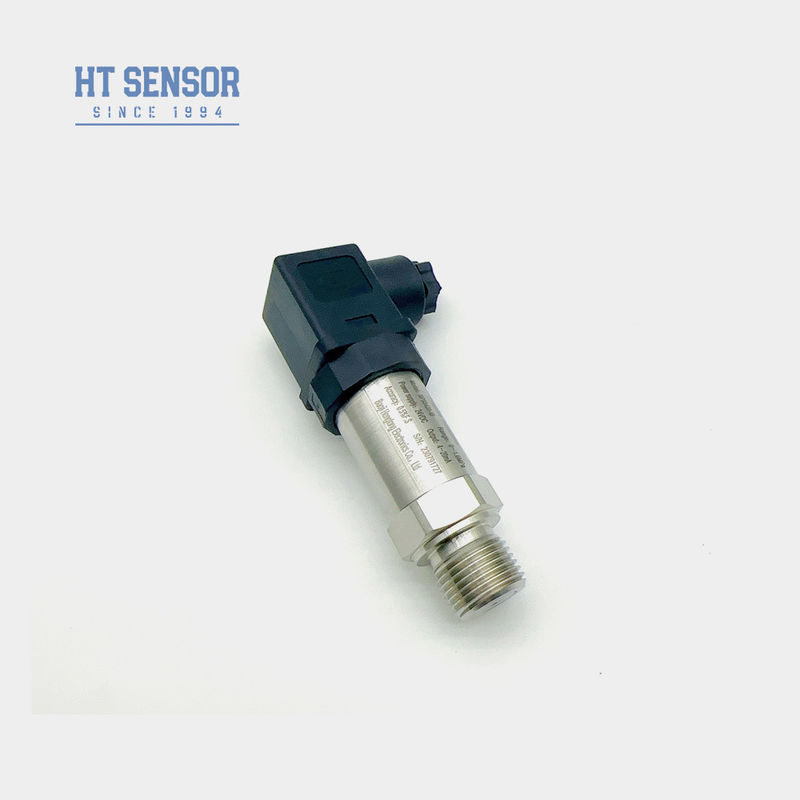

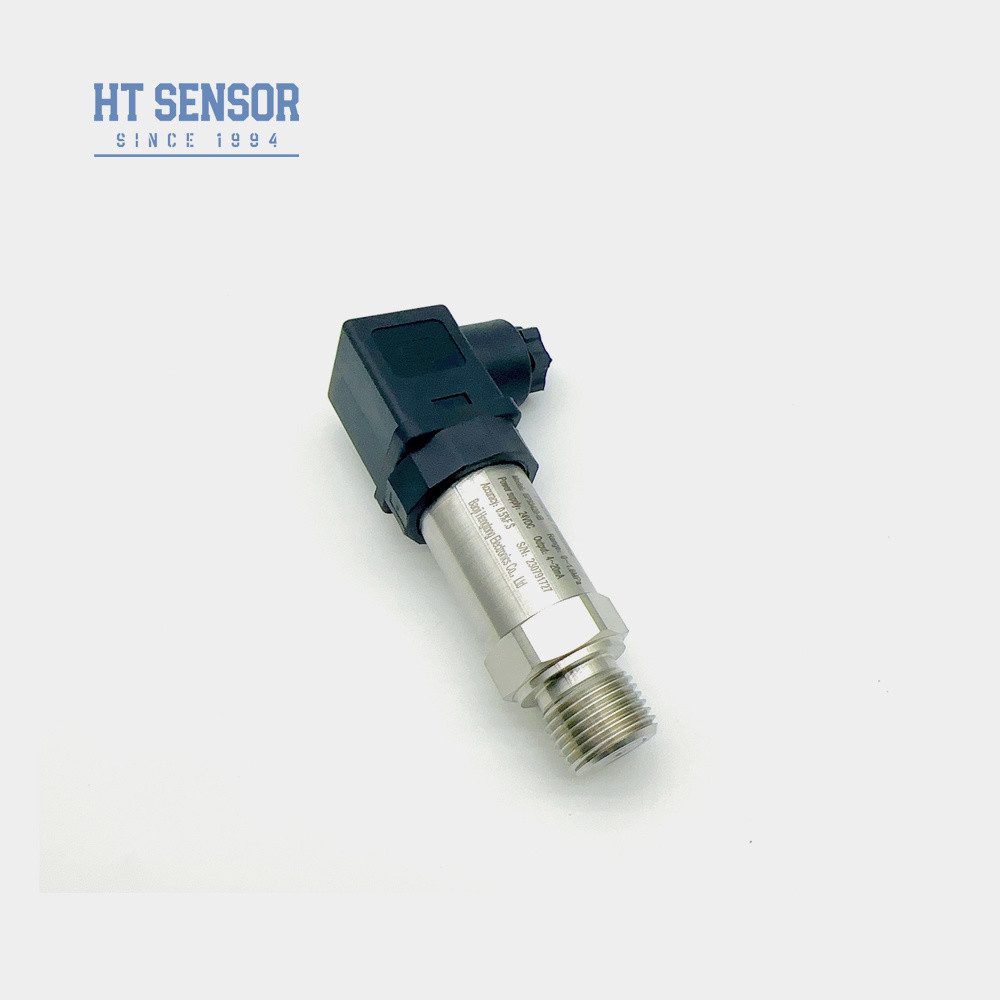

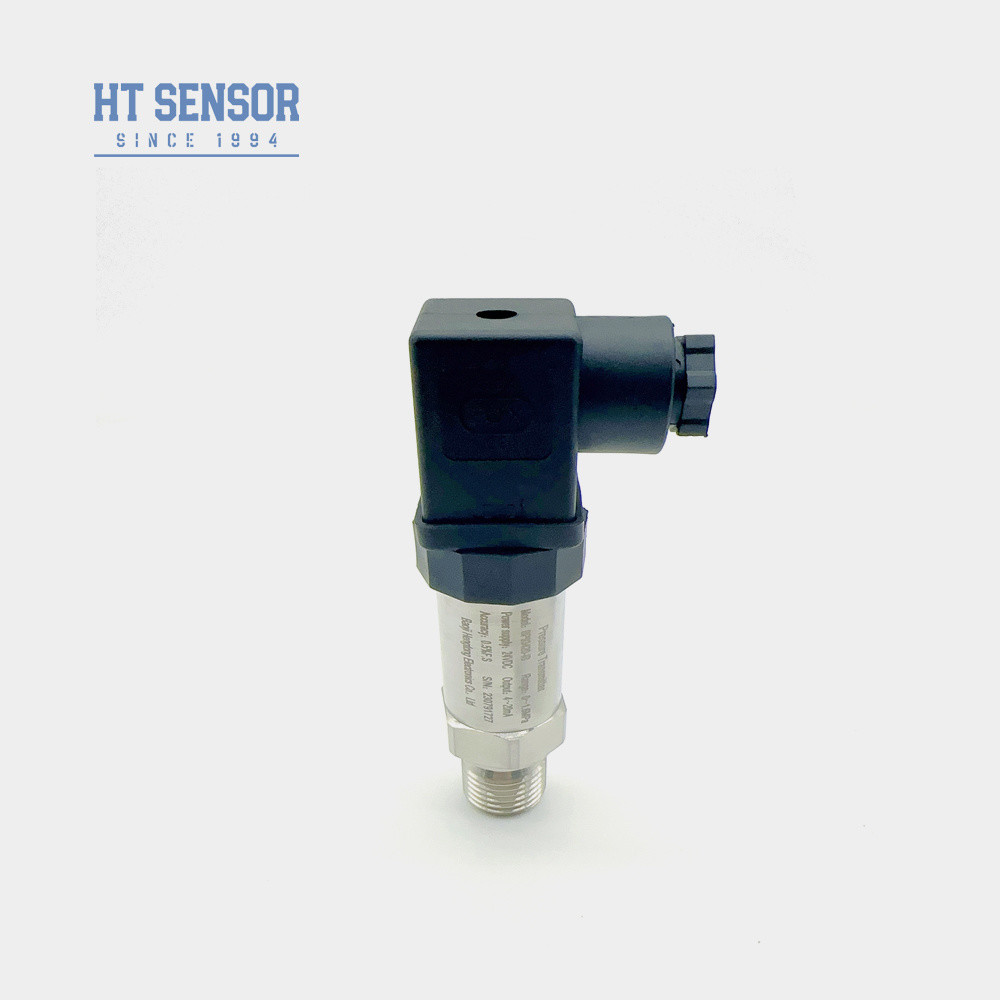

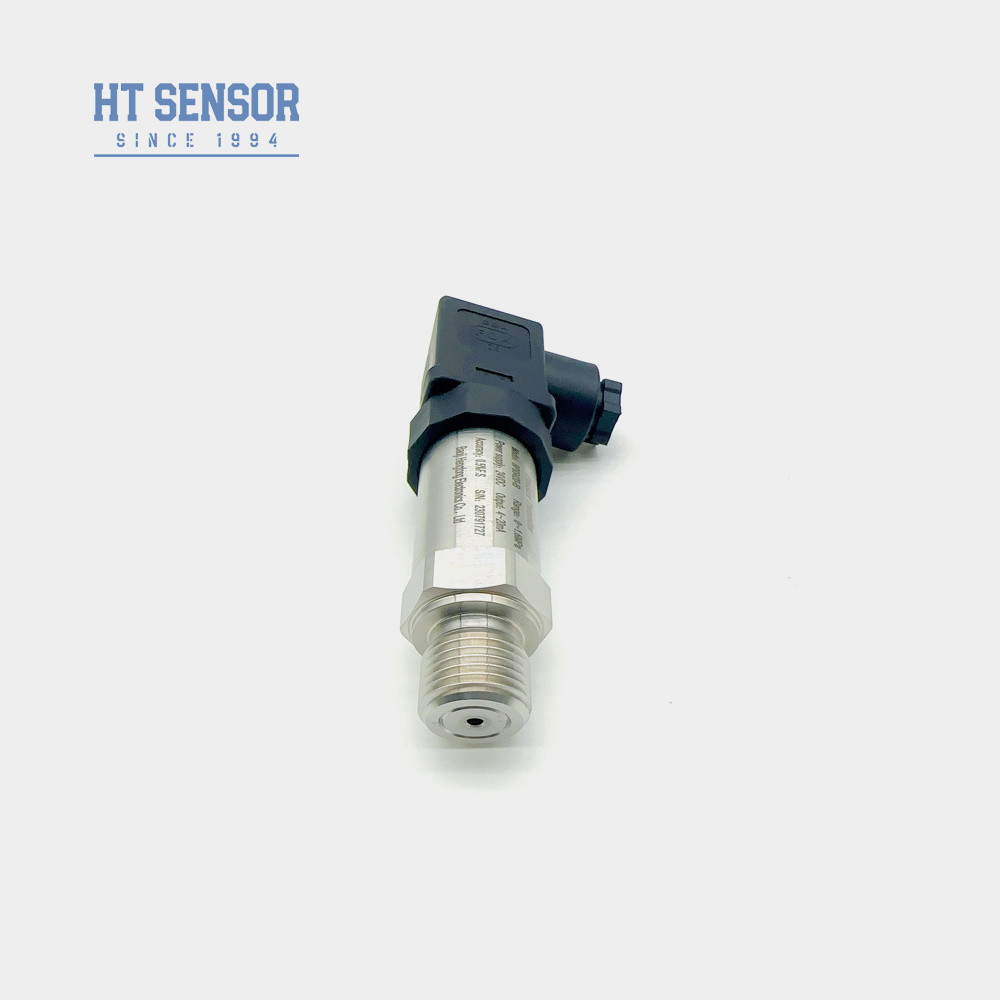

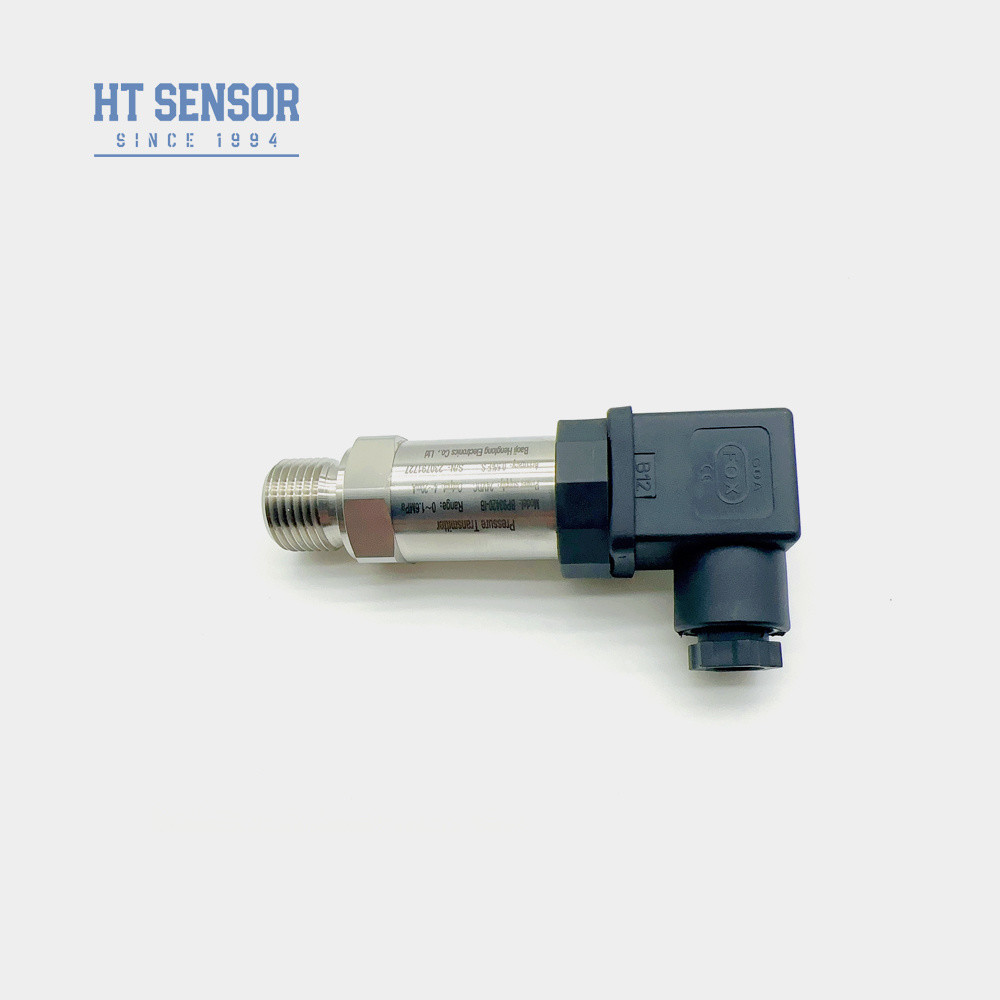

Sensor HT Piezoresistivo Transmissor de pressão hidráulico OEM BP93420-IB Sensor de pressão
Product Details
| Modelo NÃO.: | BP93420-IB | Personalizado: | Personalizado |
|---|---|---|---|
| Classificação de proteção: | IP65 | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
| Material de habitação: | 304S.S 316L | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Marca registrada: | Sensor HT | Origem: | China |
| Tipo de estrutura: | Transmissor de pressão de silício difuso | Meio de medição: | Líquido |
| Grau de precisão: | 0.5g | Faixa de pressão: | 0kpa~10kpa...100MPa |
| Destacar |
Sensor de pressão hidráulica piezoresistiva,Transmissor de pressão BP93420-IB,Sensor de pressão hidráulica com garantia |
||
Product Description
HT Sensor Piezoresistivo Transmissor de Pressão Hidráulico BP93420-IB Sensor de PressãoDescrição do produto
BP93420IB Transmissor de pressão
Introdução:
O transmissor de pressão BP93420IB utiliza uma célula sensora de óleo isolada de silício de difusão da série HT como seu elemento primário de medição de sinal.O circuito de processamento de sinal está alojado dentro de um gabinete de aço inoxidávelTodos os componentes, subconjuntos e produtos acabados são submetidos a testes rigorosos e processos de triagem de envelhecimento,assegurar um desempenho estável e fiável.
Características do produto:
1Uma ampla gama de medições com uma construção totalmente de aço inoxidável e opções de interface de pressão versáteis.
2Design compacto e leve.
3Ajuste independente de zero e de comprimento.
4Alta precisão alcançada através de uma estrutura totalmente integrada de aço inoxidável.
5Calibração flexível tanto do ponto zero como da escala completa.
Aplicações:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenho: | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,125 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Dicas de encomenda |
1Assegure-se de que o meio medido é compatível com todas as partes molhadas antes da selecção do produto.
2. Nota: os monitores digitais não estão incluídos com as variantes à prova de explosão no momento da encomenda.
3Para os transmissores equipados com uma cabeça de exibição LCD ou LED, a tensão de alimentação deve ser de pelo menos 20VDC.
4Para uma operação fiável do produto, aconselha-se aos utilizadores que instalem uma protecção contra raios adequada no local de instalação e que assegurem que o produto e a fonte de alimentação estão devidamente ligados à terra.
5. O anel de óleo de borracha fluorada padrão é concebido para temperaturas entre -20oC e 250oC. Para temperaturas de funcionamento inferiores a -20oC, deve ser seleccionado um anel de óleo de borracha EPDM.
6O cabo por defeito tem 1,5 m de comprimento e está disponível em três opções de materiais; o polietileno é fornecido, salvo indicação em contrário.
7Por favor, informe a nossa empresa e detalhe quaisquer requisitos especiais, tais como vibrações severas, choque transitório, interferências eletromagnéticas fortes ou interferências de radiofrequência, diretamente no seu pedido.
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro. | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outro. | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outro. | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e o nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
