Sensor Hengtong 4-20mA Transmissor de pressão para tanque de água de gás de ar Óleo Sensor de transmissor de pressão
Product Details
| Modelo nº: | BP93420-IB | Personalizado: | Personalizado |
|---|---|---|---|
| Classificação de protecção: | IP65 | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
| Material de habitação: | 316L | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Origem: | China | Código do SH: | 9026201090 |
| Tipo: | Transmissor de pressão normal | Mediano de medição: | Líquido |
| grau de precisão: | 0.5g | Intervalo de pressão: | 0kpa~10kpa...100MPa |
| Destacar |
4-20mA pressure transmitter sensor,air gas oil water pressure transmitter,tank measurement pressure sensor |
||
Product Description
Sensor de Pressão Hengtong 4-20mA para Medição de Tanques de Ar, Gás, Óleo e Água
Descrição do Produto

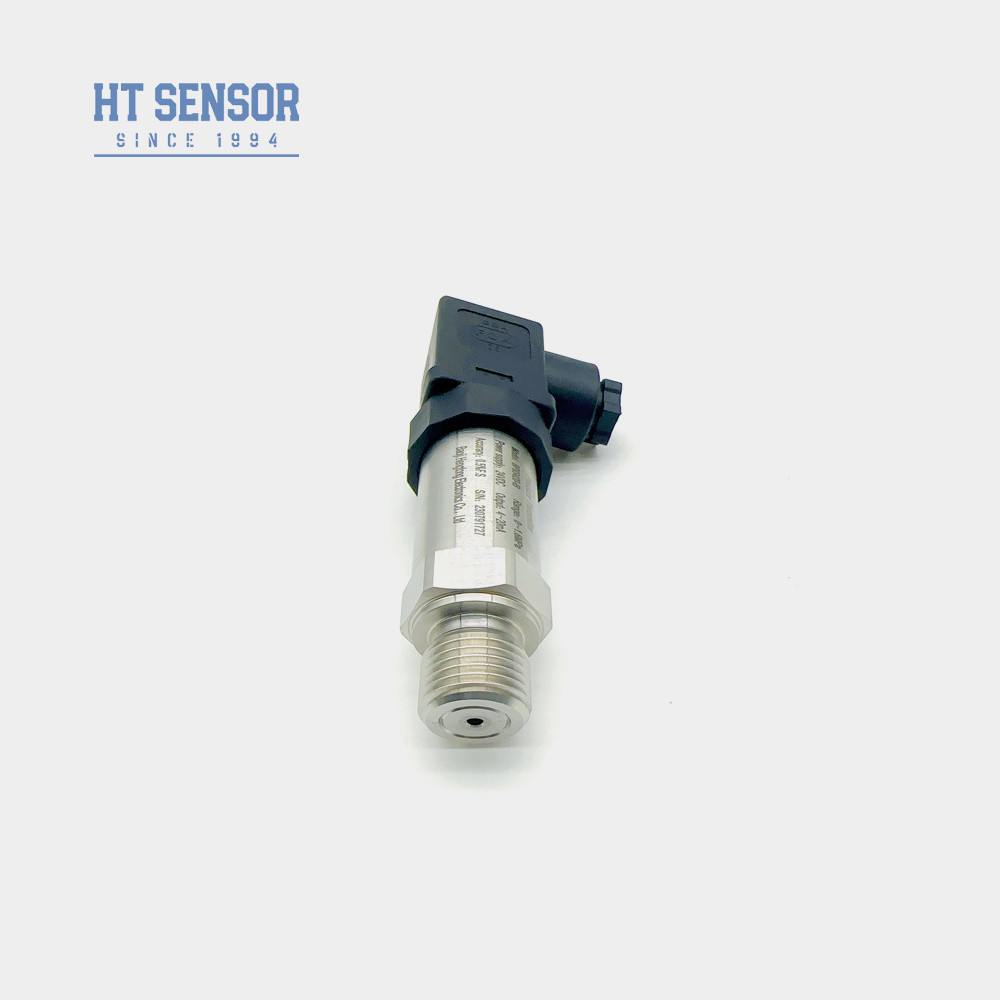

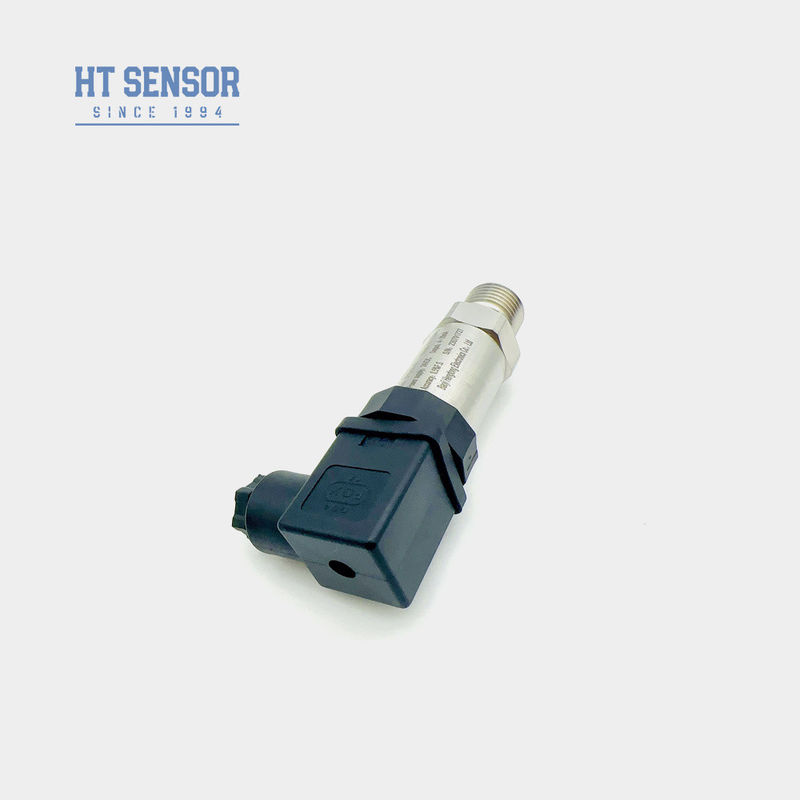

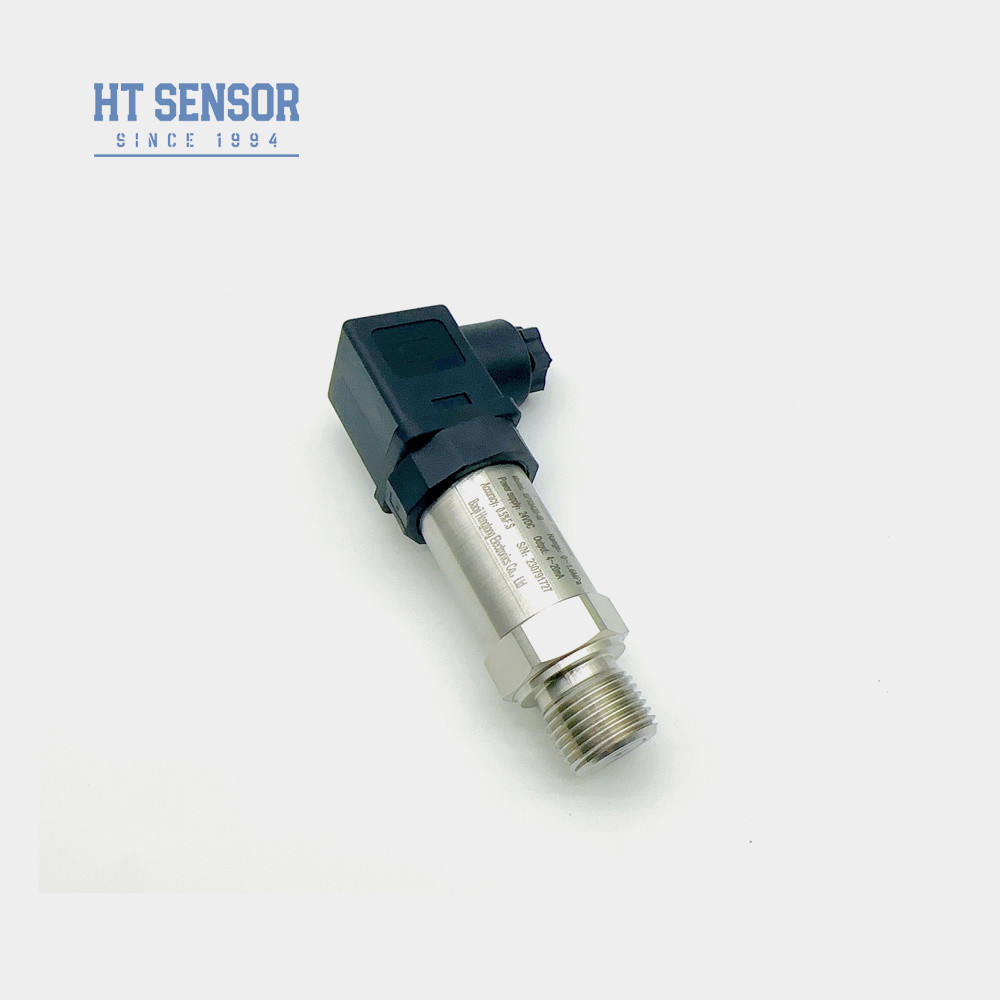

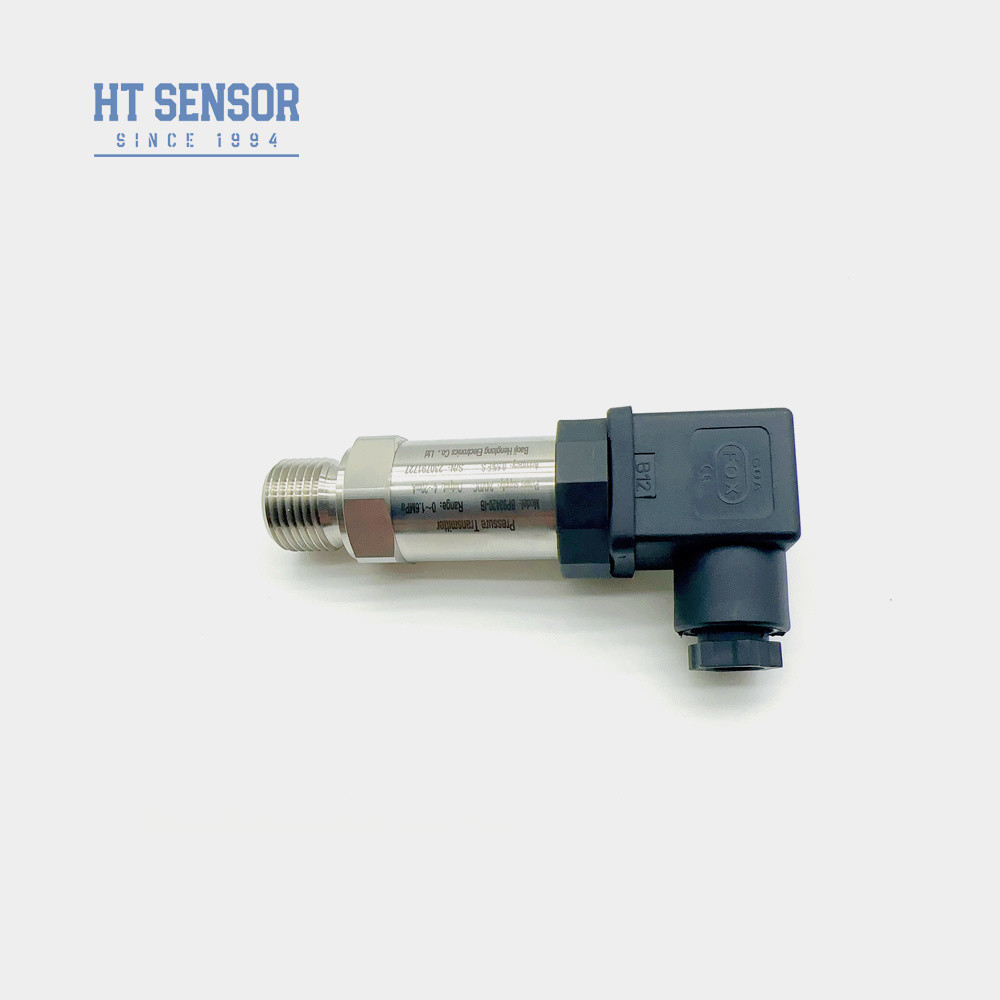

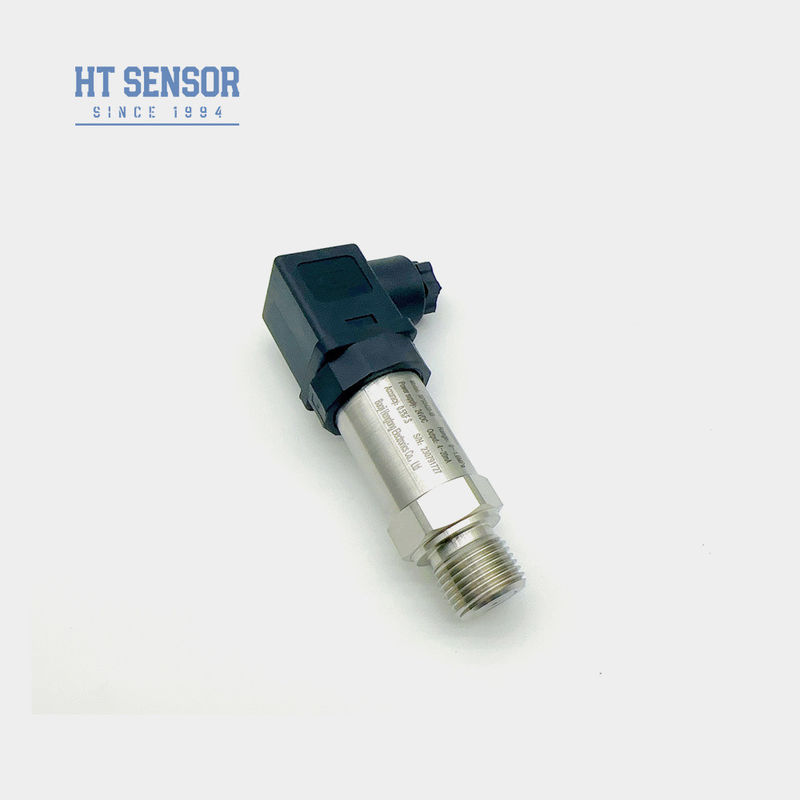

Transmissor de Pressão BP93420IB
Introdução:
O transmissor de pressão BP93420IB utiliza um núcleo sensor de silício difuso isolado da série HT como seu elemento de medição primário. O circuito integrado de condicionamento de sinal, alojado em um invólucro de aço inoxidável, converte com precisão as leituras do sensor em sinais de saída padronizados.
As principais medidas de garantia de qualidade incluem:
- Testes de qualificação ao nível de componentes
- Avaliação de burn-in para subconjuntos
- Validação abrangente do produto final
Este rigoroso processo de verificação garante uma excepcional estabilidade operacional a longo prazo e confiabilidade de medição.
Características do Produto:
1. Ampla faixa de medição, estrutura em aço inoxidável, diversas formas de interface de pressão
2. Design compacto e leve
3. Ajuste de zero e escala total
4. Alta precisão, estrutura toda em aço inoxidável
5. Zero e escala total ajustáveis
Aplicações:
1. Medição de pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2. Aplicado nas indústrias naval e aeronáutica
3. Usado em processos industriais no local, como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controle hidráulico e pneumático
| Parâmetros de Desempenho: | |
| Faixa de Medição | -100kPa…0kPa ~ 10kPa…100MPa |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade | 0,1%FE |
| Histerese | 0,1%FE |
| Estabilidade a Longo Prazo | ±0,1%F.S/Ano(Típico) ±0,2%F.S/Ano(Máximo) |
| Deriva de Temperatura do Ponto Zero | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Deriva de Temperatura de Escala Total | ±0,03%F.S/ºC(≤100KPa) ±0,02%F.S/ºC(>100KPa) |
| Temperatura de Compensação | 0-70ºC(≤10mpa, personalizável) |
| Temperatura de Operação | -20ºC~80ºC |
| Temperatura de Armazenamento | -40ºC~120ºC |
| Vibração | 10g,55Hz ~ 2kHz |
| Material da Carcaça | 304,316L |
| Material do Diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VDC |
| Classificação de Proteção | IP65 |
| Vedação O-Ring | Borracha fluorada |
| Peso | ~0,25kg |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| Dicas de Pedido |
2. Ao fazer um pedido, observe que os produtos à prova de explosão não incluem cabeças de exibição digital.
3. Ao solicitar transmissores com uma cabeça de exibição LCD ou LED, a fonte de alimentação para o transmissor não deve ser inferior a 20VDC.
4. Para garantir a operação confiável do produto, recomenda-se que os usuários instalem dispositivos de proteção contra raios no local e garantam que o produto e a fonte de alimentação estejam devidamente aterrados.
5. A faixa de temperatura de trabalho nominal do O-ring de borracha fluorada é de -20ºC a 250ºC. Quando a temperatura de operação do produto estiver abaixo de -20ºC, é necessário escolher uma vedação O-ring EPDM.
6. O comprimento padrão do cabo é de 1,5m, disponível em três materiais. Se não for especificado, será fornecido com material de cabo de polietileno. Se você precisar de um material de cabo diferente, especifique-o no pedido.
7. Para requisitos especiais, como vibração forte, força de impacto instantânea, forte interferência eletromagnética ou de radiofrequência, informe nossa empresa e especifique-os no pedido.

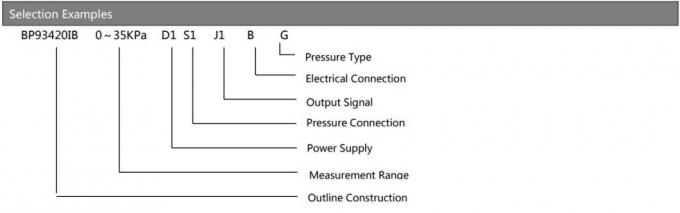

| Guia de Pedido | ||||||||
| BP93420XX | Transmissor de Pressão | |||||||
| Código | Construção do Contorno | |||||||
| IB | Transmissor de Pressão Geral | IX | Transmissor de Pressão com Display | |||||
| IE | Transmissor de Pressão para Aviação Resistente a Choques | IIC/III | Transmissor de Pressão Geral/Display Industrial | |||||
| IF | Transmissor de Pressão à Prova de Umidade | IIE/IIIE | Transmissor de Pressão Geral/Display | |||||
| IN | Transmissor de Pressão Dedicado para Ar Condicionado | |||||||
| IC | Transmissor de Pressão de Alta Temperatura | |||||||
| IQ1/IQ2 | Diafragma Grande / Transmissor de Pressão de Alta Temperatura | |||||||
| Faixa de Medição | -0.1. . .0~0.01...100MPa | |||||||
| (0-X)Kpa ou MPa | X: Indica a Faixa de Medição Real | |||||||
| Código | Fonte de Alimentação | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro | |||||||
| Código | Sinal de Saída | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de Pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outro | |||||||

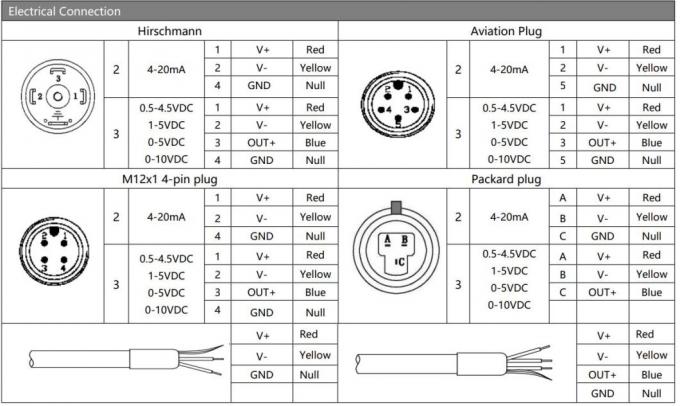

| Código | Conexão Elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Plugue PG7 | |||||||
| B3 | Saída de Cabo Selado | |||||||
| B4 | Caixa Industrial 2088 | |||||||
| B5 | Caixa Industrial 2088 com Display | |||||||
| B6 | Outro | |||||||
| Código | Tipo de Pressão | |||||||
| G | Pressão Manométrica | |||||||
| A | Pressão Absoluta | |||||||
| S | Pressão de Referência Selada | |||||||
FAQ:
1. P: Quais são as características dos seus transmissores de sensor de pressão?
R: Alta precisão, durabilidade e excelente desempenho. Personalização disponível.
2. P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas. Nós fornecemos serviço OEM e ODM.
3. P: Qual é a sua capacidade de produção?
R: Nossas instalações de fabricação podem produzir até 30.000 transmissores de sensor de pressão por mês, por isso somos totalmente capazes de atender às necessidades de pedidos em larga escala. No entanto, é aconselhável entrar em contato com nossa equipe de vendas com antecedência para garantir uma produção e programação de entrega tranquilas.
4. P: Qual é o período de entrega típico?
R: 5~8 dias úteis para modelos padrão. Produtos personalizados podem variar.
5. P: Como os produtos são precificados? Algum desconto?
R: Preços competitivos com descontos para pedidos em massa ou parceiros de longo prazo.
6. P: Qual é a garantia dos seus produtos? E serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá às suas perguntas em 24 horas, a instrução remota por rede de PC está sempre disponível.
