BP157 Hengtong OEM Mini DIN Sensor de Transmissor de Pressão para Medição de Gás, Água e Óleo
Product Details
| Modelo N.O.: | BP157 | Distância: | - 100 kPa~0~10 kPa~40 MPa |
|---|---|---|---|
| Produção: | 4-20mA /0,5-4,5Vdc/0-10VDC | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
| Materiais para a habitação: | 304 aço inoxidável | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Tipo: | Transmissor de pressão normal | Tipo de estrutura: | Transmissor de pressão de silício difuso |
| Mediano de medição: | Gás | Grau de precisão: | 00,5% |
| Classificação IP: | IP65 | Personalização: | Disponível |
| Destacar |
Hengtong OEM pressure sensor,Mini DIN pressure transmitter,Gas water oil measurement sensor |
||
Product Description

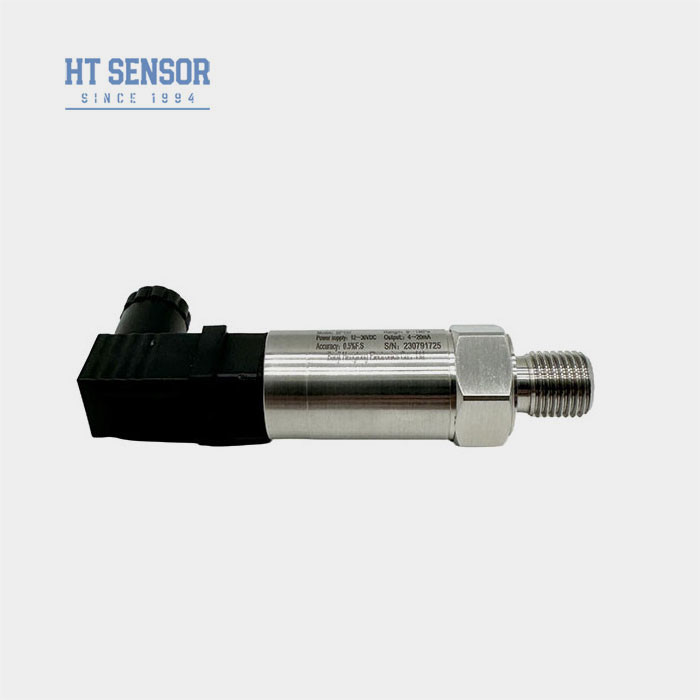

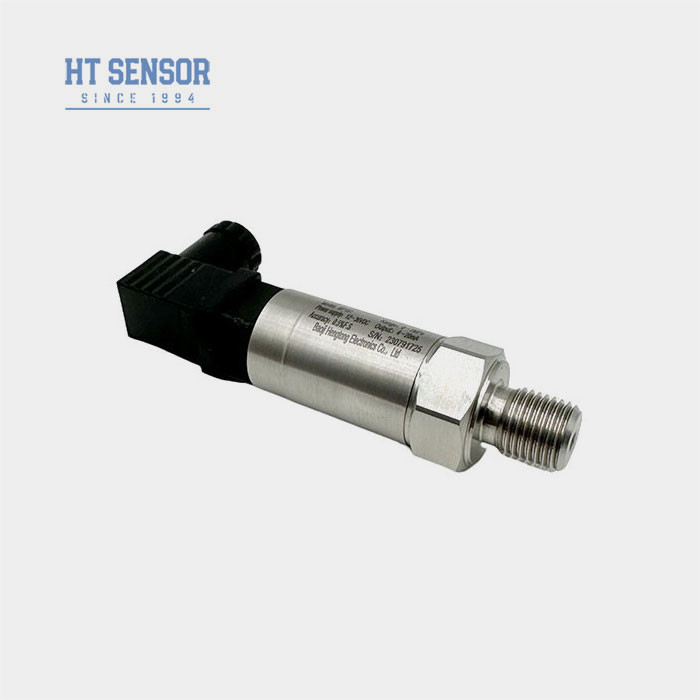

BP157 Hengtong OEM Mini DIN Sensor de Transmissor de Pressão para Medição de Gás, Água e Óleo
BP157 Transmissor de pressão
Introdução de um sensor de pressão mini DIN:
Transmissor de sensores de pressão industriais BP157 que utiliza sensores de pressão de silício de difusão HT como elemento de medição de sinal.O nosso PCBS auto-desenvolvido converte os sinais dos sensores em sinais de saída padrão como 0.5-4.5VDC4-20mA. mini saída DIN satisfaz a maioria das necessidades de campo.
Características do produtode sensores de pressão mini DIN:
1Ampla gama de medição, estrutura de aço inoxidável, diversas formas de interface de pressão.
2Design compacto e leve.
3- Zero e ajustável em escala completa
4Alta precisão, toda estrutura de aço inoxidável.
5.Ajustável zero e em escala completa.
Aplicaçõesde sensores de pressão mini DIN:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
4Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenhode sensores de pressão mini DIN: | |
| Faixa de medição | 0kPa ~ 10kPa...5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Exemplos de seleçãode sensores de pressão mini DIN |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes:
1. Q:É uma empresa de manufatura?
R: Somos fabricantes com mais de 29 anos de experiência.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5P:Transporte e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
6.Q: Contacte-nos
R: Temos uma equipa de vendas ativa e experiente para o servir em questões técnicas e de negócios.
.
