24vdc Transmissor de pressão do diafragma líquido Sensor de pressão higiênica
Product Details
| Modelo N.O.: | BPHT24 | Distância: | 0-10kpa~035mpa |
|---|---|---|---|
| Potência: | 5VDC /24VDC | Produção: | 0.5-4.5VDC /4-20mA /0-10VDC |
| Conectar: | Fios: G1/2 1/2NPT M20*1.5 | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Tipo: | Sensor de pressão do diafragma | Mediano de medição: | Líquido |
| Grau de precisão: | 00,5% F.S. 0,25% F.S. | Classificação IP: | IP65 |
| Destacar |
Transmissor de pressão do diafragma de 24VDC,Transmissor de pressão do diafragma líquido RoHs,Sensor de pressão higiénica de líquidos de 24VDC |
||
Product Description

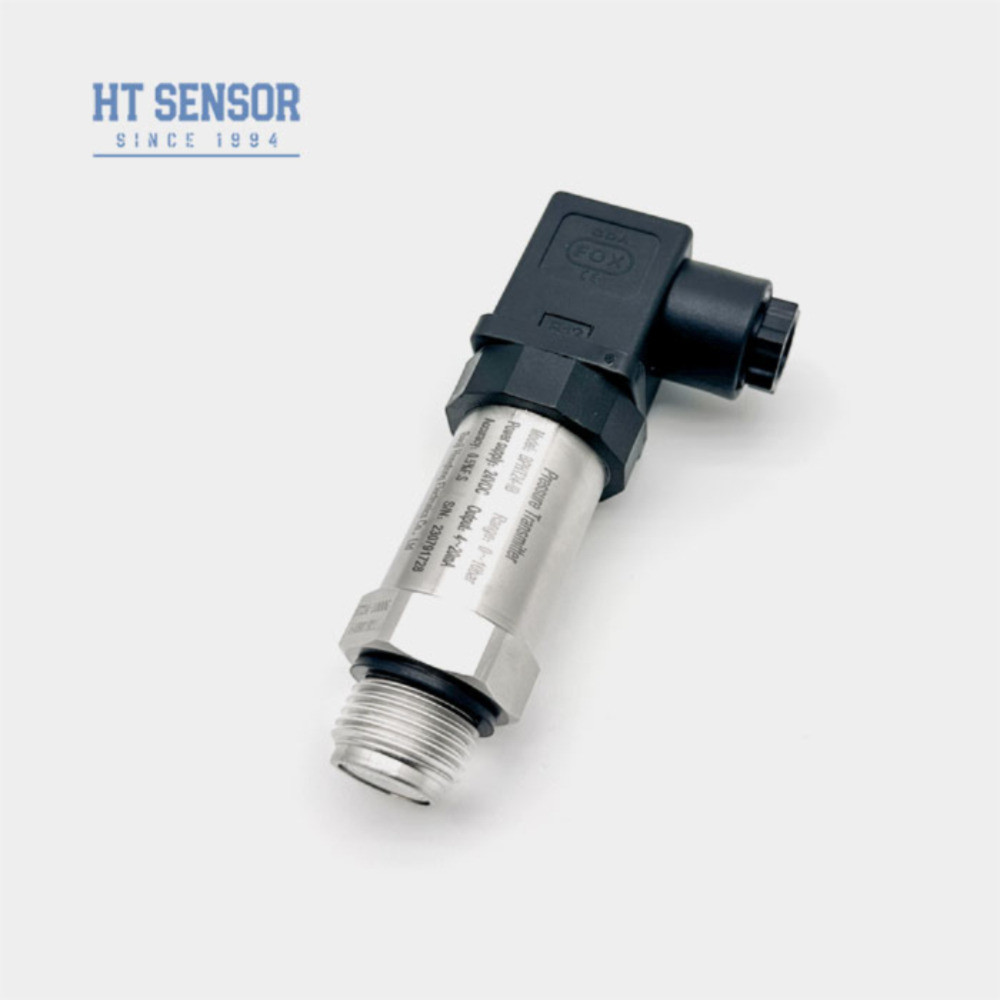

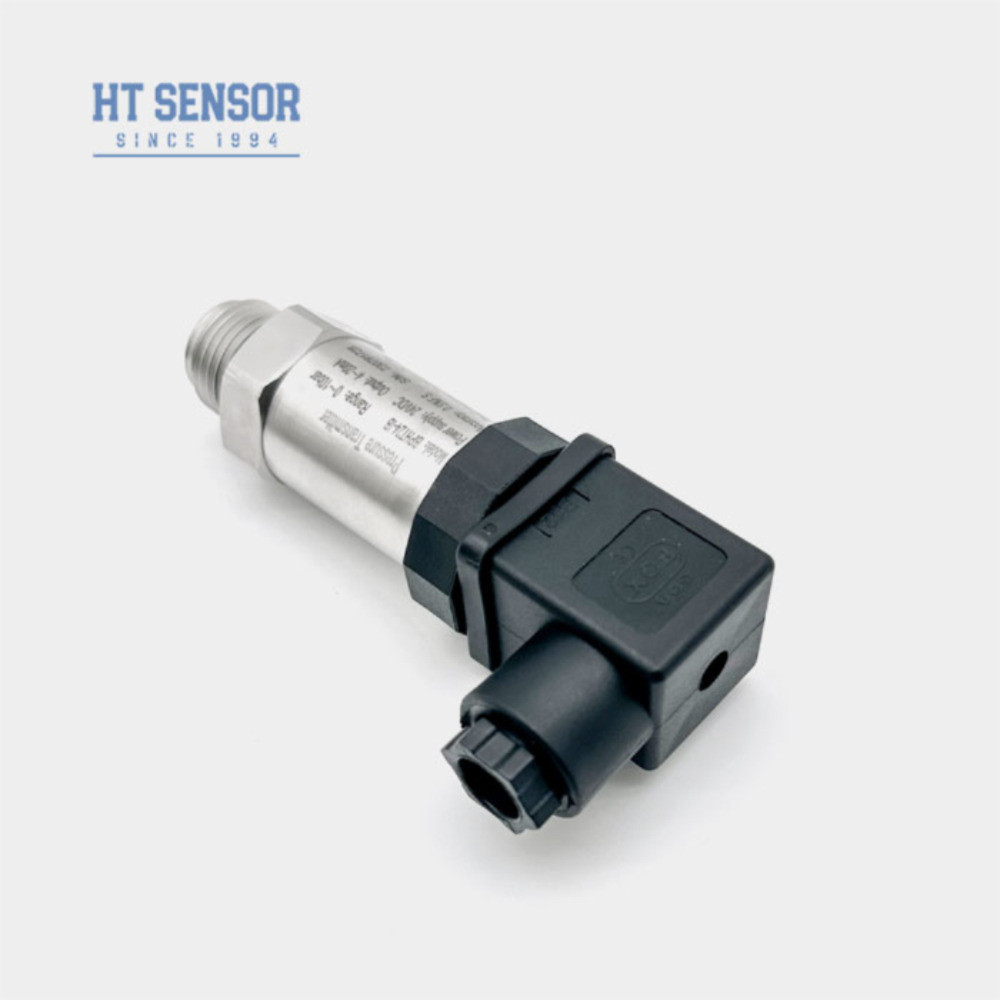

BPHT24 Sensor de pressão do diafragma para ambientes higiênicos
Transmissor de pressão BPHT24
Introdução do sensor de pressão do diafragma:
O transmissor de pressão de diafragma flush BPHT24 usa uma estrutura de membrana plana. O transmissor de pressão usa uma membrana ondulada para sentir diretamente a pressão.O diafragma plano do sensor impede a impurezaTem as características de tamanho pequeno, peso leve e boa estabilidade a longo prazo, e é amplamente utilizado na indústria de alimentos, medicina, saúde e vinho.
Elastómero de sensor de pressão tipo membrana flush adota material importado, tecnologia de isolamento do diafragma, cabeça de ensaio sem buraco de pressão, projeto de estrutura integrada,Não há bloqueio do meio viscoso no processo de medição.
Características do produtode um sensor de pressão do diafragma:
1. Várias opções de interface de pressão
2. Projetado para aplicações higiênicas para evitar a escala média
3. Alta precisão com uma estrutura totalmente de aço inoxidável
4Fácil de limpar.
Aplicaçõesde um sensor de pressão do diafragma:
1Adequado para a medição de gases e líquidos não corrosivos com 316L.
2Ideal para protecção do ambiente e indústrias químicas.
3. Utilizado nas indústrias marítima e aeronáutica.
4. Bem adaptado para utilização nas indústrias médica, biofarmacêutica e de higiene alimentar.
| Parâmetros de desempenhode um sensor de pressão do diafragma | |
| Faixa de medição | 0~35Kpa...~20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
1. Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de exibição digital.
3. Ao encomendar um transmissor com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que o utilizador, no terreno, instale dispositivos de protecção contra raios,e para garantir que os produtos e fornecimento de energia de aterramento confiável.
5. A gama de temperatura de funcionamento nominal do anel O de borracha de flúor é de -20°C a 250°C. Quando a temperatura de funcionamento do produto é inferior a -20°C, é necessário escolher o anel de vedação do tipo EPDM O.
6O comprimento padrão do cabo é de 1,5 m e existem três tipos de materiais para escolher.Se necessitar de um material de cabo diferente, por favor, indique-o na ordem.
7Em caso de exigências especiais, tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas ou RF fortes, por favor informe-nos e indique na ordem.
| Guia de encomendasde um sensor de pressão do diafragma | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| T | Transmissor de pressão resistente a alta temperatura | |||||||
| Faixa de medição | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
