Name: Sensor de pressão de silício difuso HT-IQT-B Sensor de pressão de óleo de água de alta temperatura
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT-IQT-B
Price: 21.00 USD
Availability: InStock

Informação detalhada

Modelo N.O.:	HT-IQT-B	Distância:	0-35kpa~3.5Mpa
Tipo de fiação:	Pinos de Kovar revestidos de ouro	Mediano de medição:	AIR e Água e óleo líquidos
personalizado:	personalizado	Fios:	50.4 mm
Produção:	sinal do milivolt	Potência:	1.5 mA
Especificações:	50.4 mm	Tipo:	Sensor de pressão de silício difuso
Tipo de sinal de saída:	Análogo	Material:	316L aço inoxidável
Destacar:	Sensor de pressão de silício difuso HT-IQT-B , Sensor de pressão de silício difundido em óleo de água , Sensor de pressão de óleo de água de alta temperatura

Descrição de produto

Sensor HT Sensor HT-IQT-B Sensor de pressão de silício difuso para água ou óleo de alta temperatura

HT-IQT-BPiezoresistenteSensor de pressão de silício

Introdução de um sensor de pressão de silício difuso:

O sensor de pressão de silício HT - IQT - B é uma espécie de diafragma incorporado. A pressão foi transferida para o chip sensível através de um diafragma de aço inoxidável e óleo de silicone selado.O chip do sensor converte a pressão em um sinal elétrico de milivolts detectávelAssim, podemos observar intuitivamente o valor de pressão do meio medido.Efeito de medição a alta temperatura é bomO diafragma plano e nu é fácil de limpar e tem um bom efeito na medição de meios viscosos. Aplica-se a alimentos, saúde e outras indústrias.

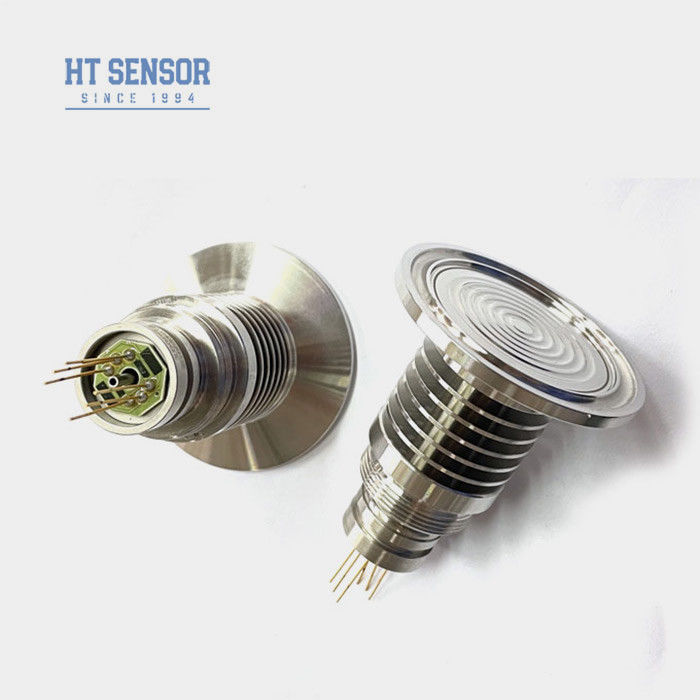

Sensor de pressão de silício difuso HT-IQT-B Sensor de pressão de óleo de água de alta temperatura 0

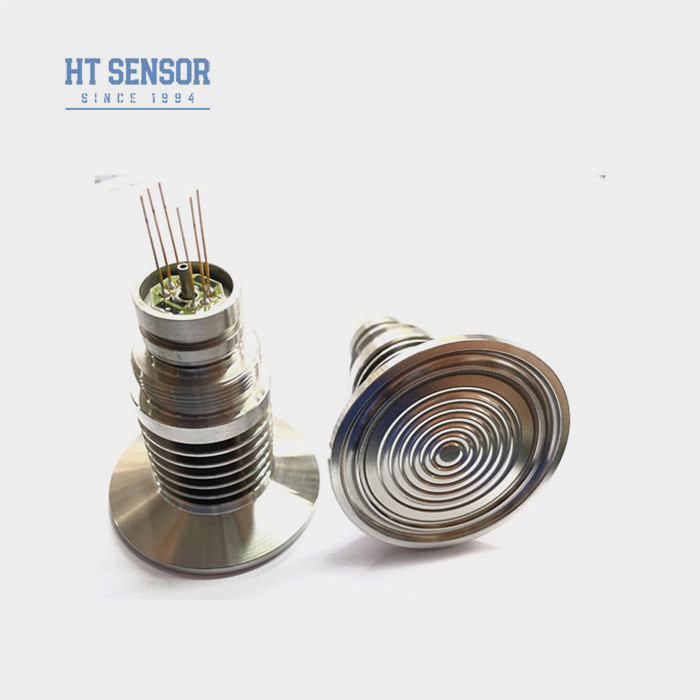

Sensor de pressão de silício difuso HT-IQT-B Sensor de pressão de óleo de água de alta temperatura 1

Sensor de pressão de silício difuso HT-IQT-B Sensor de pressão de óleo de água de alta temperatura 2

Características do produtocom um diâmetro superior a 50 mm,:

Embalagem de acero inoxidável 316L.
Compensação da temperatura e correcção do ponto zero através de uma película espessa.
Estrutura de diafragma a alta temperatura para fácil limpeza.

Aplicaçõescom um diâmetro superior a 50 mm,:

Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável.
Indústria de alimentos e bebidas.
Controle de processos industriais.

Performance elétricacom um diâmetro superior a 50 mm,:

Fornecimento de energia: ≤ 2 mA DC (0,4-1,5 mA DC).
Impedância de entrada: 2,5 KΩ~6 KΩ.
Impedância de saída: 2,5 KΩ~6 KΩ.
Conexão elétrica: pinos de Kovar banhados em ouro ou fios de alta temperatura de 100 mm.

Parâmetros de desempenhocom um diâmetro superior a 50 mm,:
Faixa de medição		Diâmetro ((G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Selado	3500 KPaS
		Tipo		Max.	Unidade
Não-Linearidade		± 0.15		± 0.3	% F.S.
Repetitividade		0.05		0.1	% F.S.
Histerese		0.05		0.1	% F.S.
Output de compensação zero		0 ± 1		0 ± 2	mV
Produção em escala total	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100±30	mV
Temperatura de deslocamento zero.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temperatura de escala completa.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temporário compensado.	≤ 20 KPa	0 ~ 50			oC
	≥ 35 kPa	0 ~ 70			oC
Temperatura de funcionamento		-20 a 80			oC
Temperatura de armazenamento		-40 ~ 125			oC
Sobrecarga admissível		Tomar o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de explosão		5x a escala completa
Estabilidade a longo prazo		0.2 %			F.S./ano
Material do diafragma		316L
Resistência ao isolamento		≥ 200MΩ 100VDC
Choque.		100 g, 11 ms
Tempo de resposta		≤ 1 ms
Selo de anel O		Goma nitrílica ou goma fluorada
Meio de enchimento		Óleo de silício
Peso		~ 220 g
Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C

Esboço Construção
Dimensão

Conexão elétrica e compensação

Sensor de pressão de silício difuso HT-IQT-B Sensor de pressão de óleo de água de alta temperatura 4

Exemplos de seleção

Sensor de pressão de silício difuso HT-IQT-B Sensor de pressão de óleo de água de alta temperatura 5

Dicas de encomenda

1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar o
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou materiais corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

Empresa

Sensor de pressão de silício difuso HT-IQT-B Sensor de pressão de óleo de água de alta temperatura 6

Sensor de pressão de silício difuso HT-IQT-B Sensor de pressão de óleo de água de alta temperatura 7

Sensor de pressão de silício difuso HT-IQT-B Sensor de pressão de óleo de água de alta temperatura 8

Sensor de pressão de silício difuso HT-IQT-B Sensor de pressão de óleo de água de alta temperatura 9

QCA

1Q: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?

R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?

A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.

4Q: Qual é o período de entrega típico?

R: 5 a 8 dias úteis para modelos padrão.

5Q: Qual é o preço dos produtos?

A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.

6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?

R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.

etiqueta:

Lugar de origem:	Baoji, China.
Marca:	HT SENSOR
Certificação:	CE,RoHs,ISO9001
Número do modelo:	HT-IQT-B

Quantidade de ordem mínima:	1
Preço:	negotiable
Detalhes da embalagem:	Pacote de exportação padrão
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	Western Union, L/C, T/T
Habilidade da fonte:	5000 PCS/Mês
