Sensor de pressão de silício difuso HT19 e transdutor de pressão Sensor de nível de água

HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor

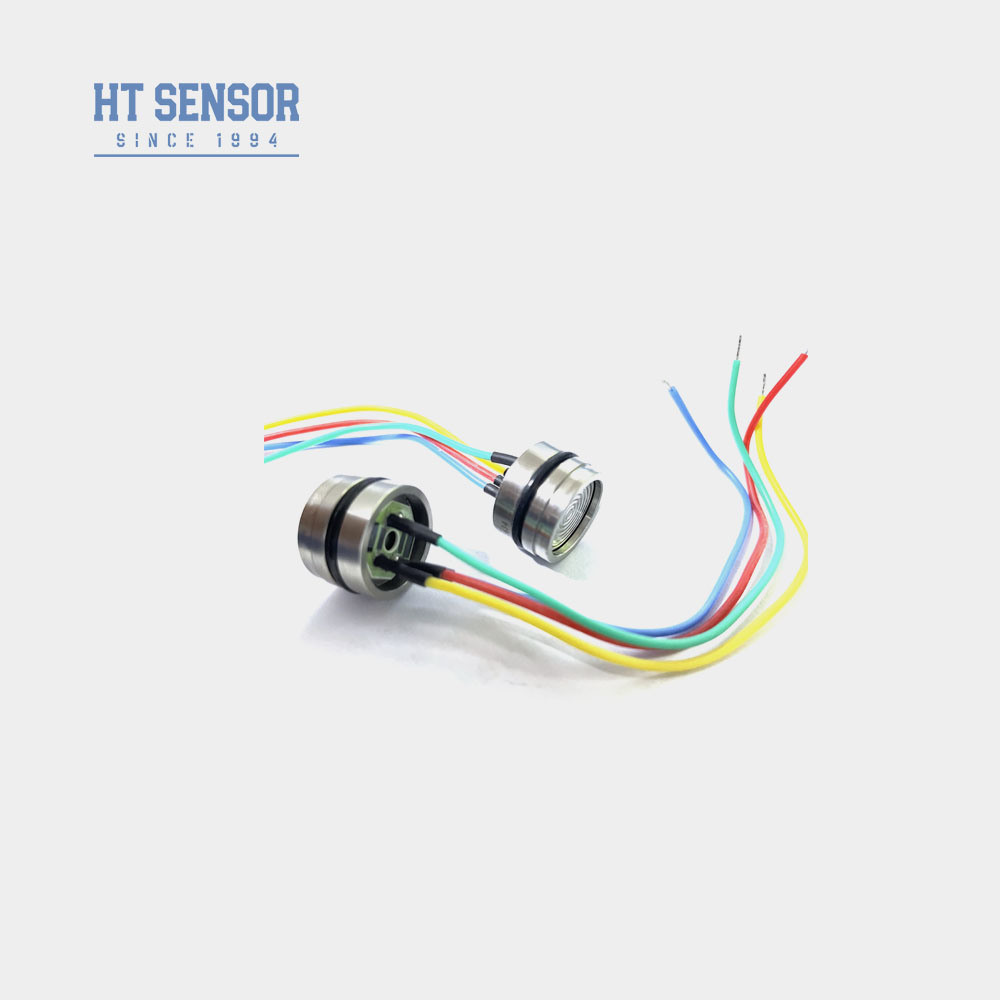

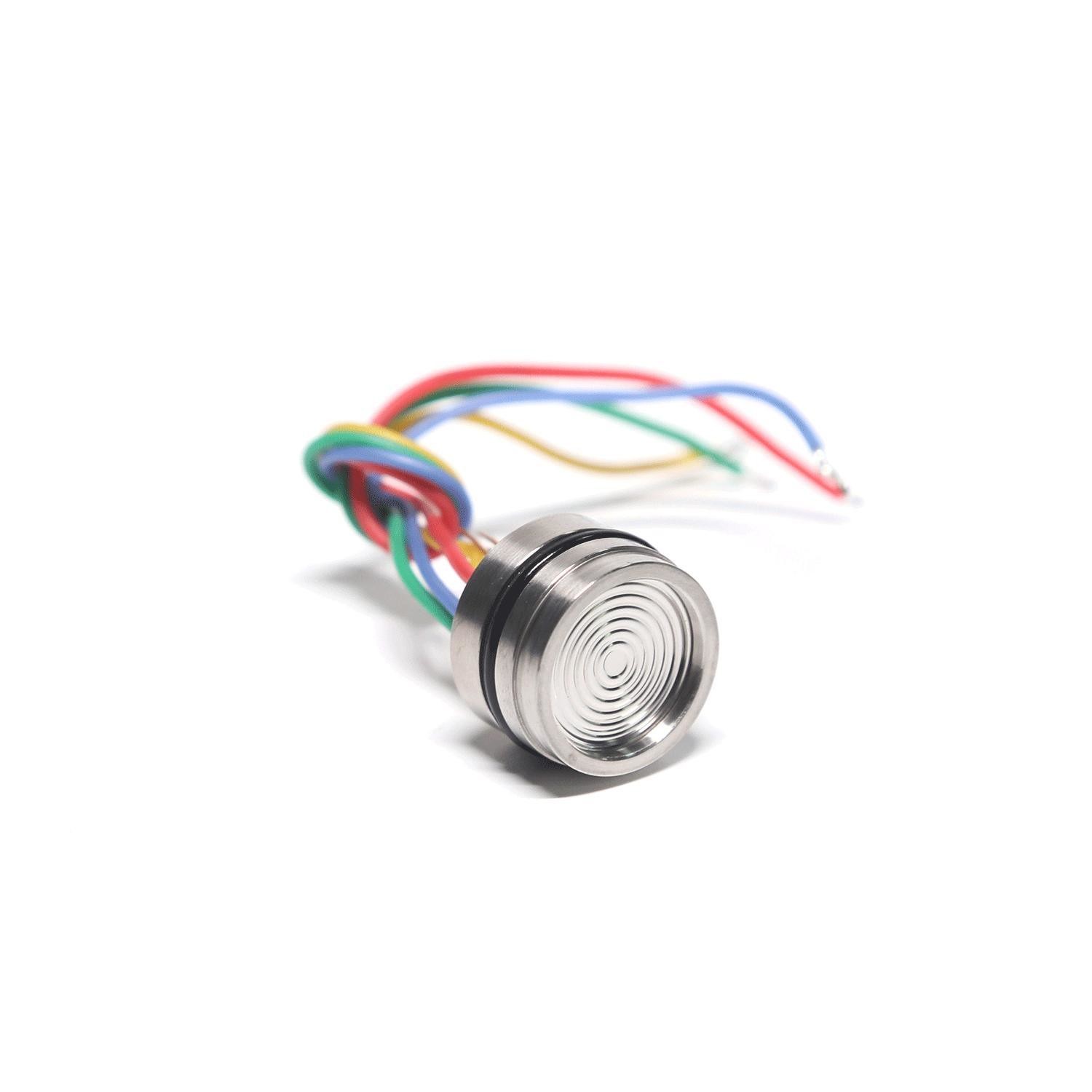

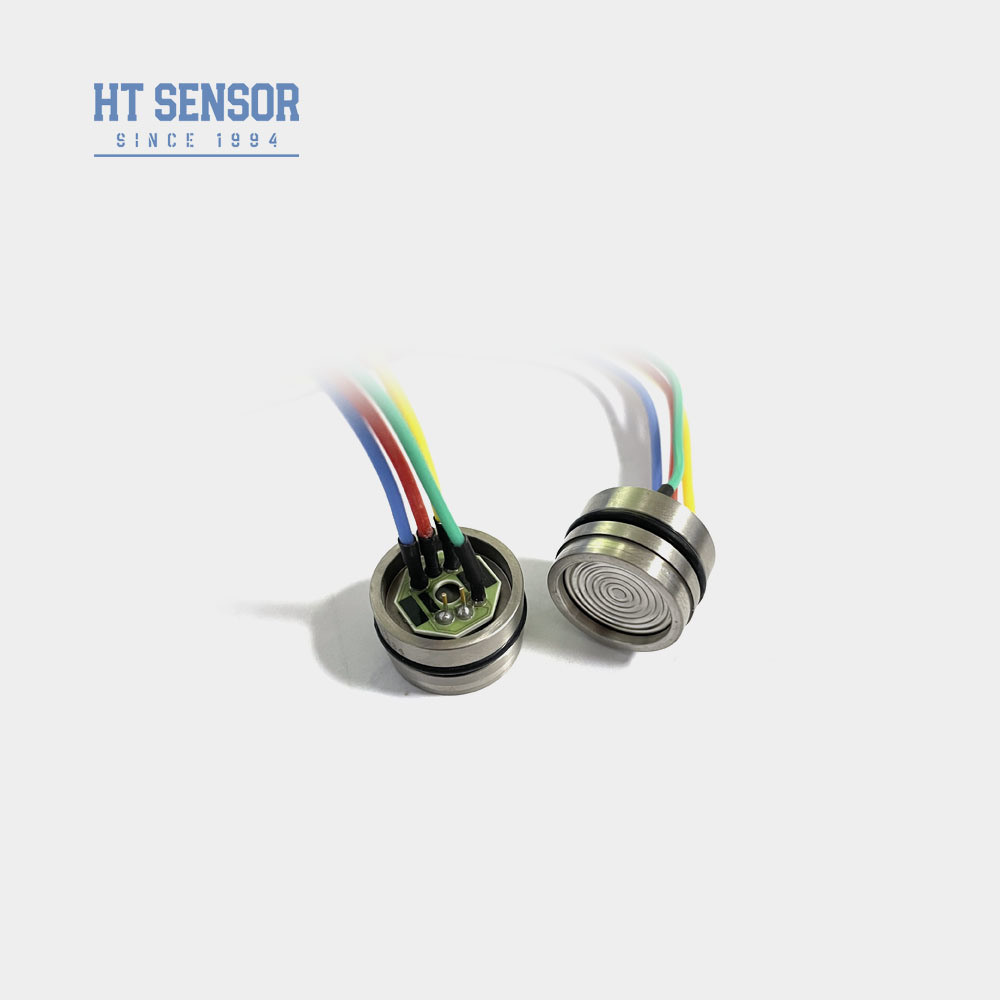

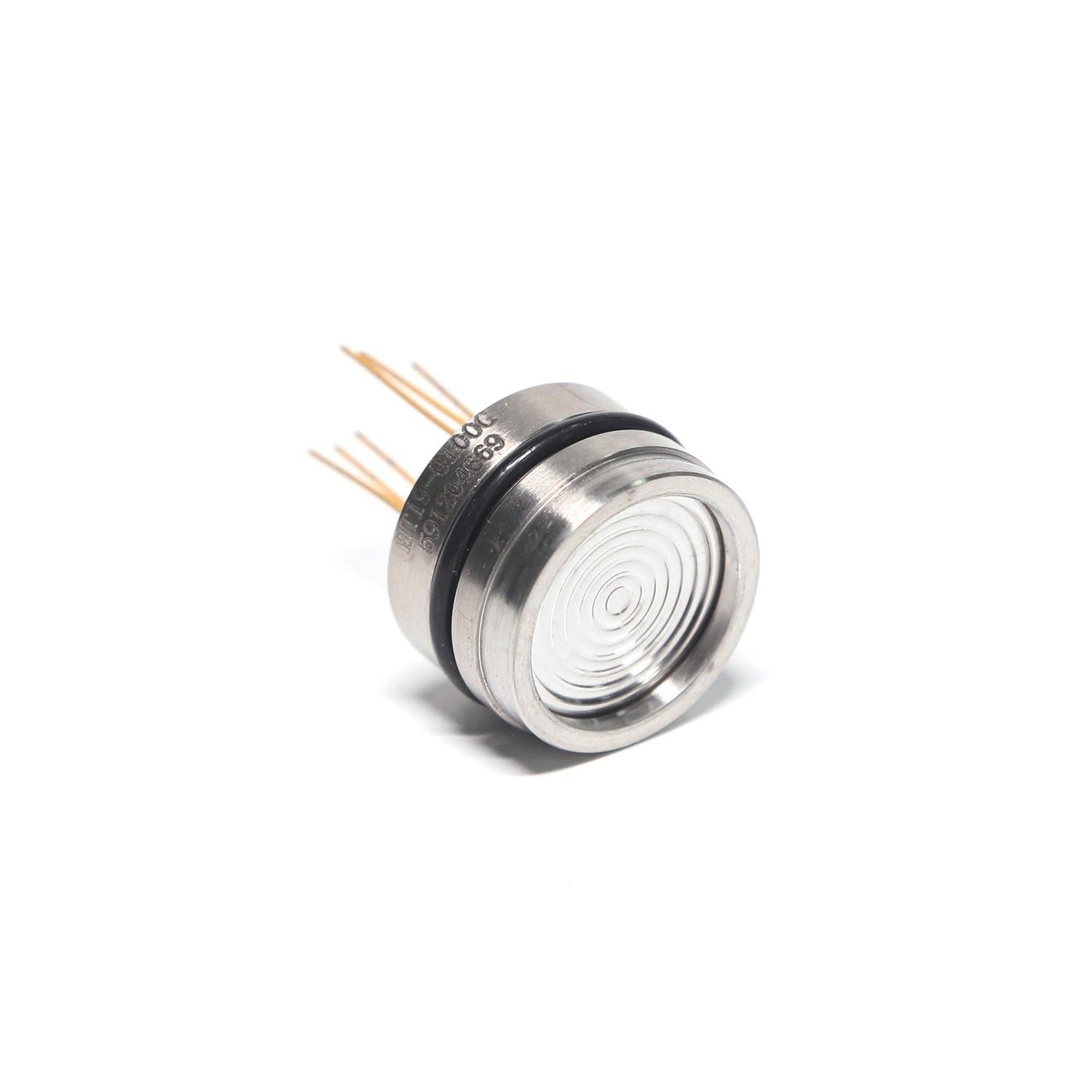

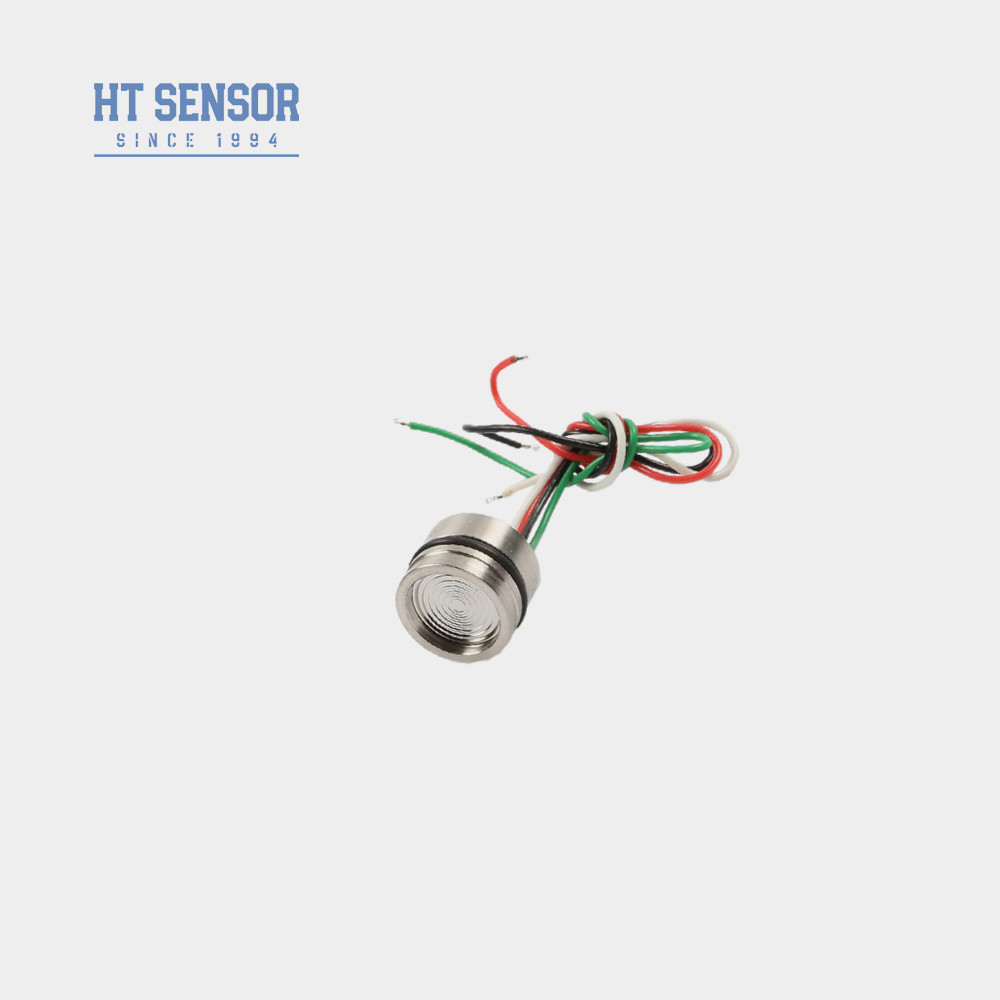

HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor
Informação Básica
Lugar de origem: Baoji, China.
Marca: HT SENSOR
Certificação: ISO9001
Número do modelo: HT19
Quantidade de ordem mínima: 1
Preço: negotiable
Detalhes da embalagem: Pacote de exportação padrão
Tempo de entrega: 5-8 dias úteis
Termos de pagamento: Western Union, L/C, T/T
Habilidade da fonte: 5000 pcs/mês
Melhor preço contacto
Informação detalhada
Modelo não.: HT19 Tipo de fiação: Quatro fios
Meio de medição: Gás e líquidos Meio de enchimento: Óleo de silicone
Estabilidade a longo prazo: 0.2%F.S/Year Pacote de Transporte: Caixa
Especificação: 19mm Origem: China
Código Hs: 9026209090 Tipo: Sensor de pressão piezoresistivo
Para: Transmissor de pressão de silício difuso Tipo de sinal de saída: Tipo analógico
Material: aço inoxidável Personalização: Available OED / ODM

Descrição de produto

Descrição do produto


HT19 Sensor de pressão piezoresistivo de silício

Introdução:
O HT19 funciona como um sensor de pressão piezorresistivo de silício, com um núcleo constituído por um elemento de silício difuso altamente estável.Ele mede eficazmente a pressão de líquidos e gases através da transmissão da pressão do meio testado para o diafragma de silício através de um diafragma de isolamento e óleo de silícioA versatilidade do sensor encontra ampla utilização em compressores de ar e sistemas de refrigeração..
 Características do produto:
1.Utilizando tecnologia avançada e caixa de aço inoxidável 316L, juntamente com Materiais como titânio e Hastelloy para o diafragma
2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zero correcção
3.Excelente fiabilidade, repetibilidade e estabilidade
Aplicações:
1. Adequado para medir a pressão de gases e líquidos não corrosivos com 316L compatibilidade com o aço inoxidável
2Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia
3. Utilizado nas indústrias marítima e da aviação
4Adequado para sistemas de controlo hidráulico e pneumático
5. Utilizado em aplicações de controlo de processos
Performance elétrica:
1Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
2. Impedância de entrada:3KΩ~6KΩ
3Impedância de saída:2.5KΩ~6KΩ
4Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm.
Parâmetros de desempenho:
Distância Diâmetro ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Absoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Selado 3500 KPaS, 7 MPaS, 10 MPaS, 20 MPaS,40MPaS, 60MPaS
  Tipo Max. Unidade
Não-linearidade   ± 0.15 ± 0.3 % F.S.
Repetitividade  0.05 0.1 % F.S.
Histerese    0.05 0.1 % F.S.
Resultado zero   0 ± 1 0 ± 2 mV
Saída de span   ≤ 20 KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100±30 mV
Erro de temperatura zero ≤ 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Período de erro de temperatura ≤ 20 KPa ± 1 ± 2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temporário compensado. ≤ 20 KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura de funcionamento -20 a 80 oC
Temperatura de armazenamento -40 ~ 125 oC
Sobrecarga admissível Tomar o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de explosão 5x a escala completa
Estabilidade a longo prazo 0.2 %  F.S./ano
Material do diafragma 316L
Resistência ao isolamento ≥ 200MΩ 100VDC
Vibração Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque. 100 g, 11 ms
Tempo de resposta ≤ 1 ms
Selo de anel O Anel de nitril ou anel de flúor
Meio de enchimento Óleo de silício
Peso cerca de 20 g
Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C

Esboço Construção
Tipo 1 Sensor de pressão de silício difuso HT19 e transdutor de pressão Sensor de nível de água 0
Tipo 2 Sensor de pressão de silício difuso HT19 e transdutor de pressão Sensor de nível de água 1

Conexão elétrica e compensação




Sensor de pressão de silício difuso HT19 e transdutor de pressão Sensor de nível de água 2






Exemplos de seleção
Sensor de pressão de silício difuso HT19 e transdutor de pressão Sensor de nível de água 3
Dicas de encomenda
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar oestanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

Perguntas e respostas

1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.
4Q: Qual é o período de entrega típico?
A:5 a 8 dias úteisOs produtos personalizados podem variar.

5Q: Qual é o preço dos produtos?
A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
