Elemento de sensor de pressão de silício de aço inoxidável Célula de transmissor de pressão piezorresistiva
Product Details
| Modelo NÃO.: | HT30 | Tipo de thread: | G1/4 G1/8 e assim por diante |
|---|---|---|---|
| Tipo de fiação: | Pins dourados de Kovar ou fios de alta temperatura de 100 mm. | Meio de medição: | Gás e líquidos |
| Estabilidade: | ± 0,1% F.S./ano | Faixa: | 0~10kpa- 40Mpa |
| Diafragma: | 316L | Fonte de energia: | 1.5mA |
| Tipo de sinal de saída: | Tipo analógico | Material: | Aço inoxidável |
| Personalização: | Disponível | Solicitação personalizada | Garantia: | 2 anos |
| Destacar |
Sensor de pressão de silício de aço inoxidável,Elementos de sensores de pressão de silício,Transmissor de pressão piezoresistivo de silício |
||
Product Description

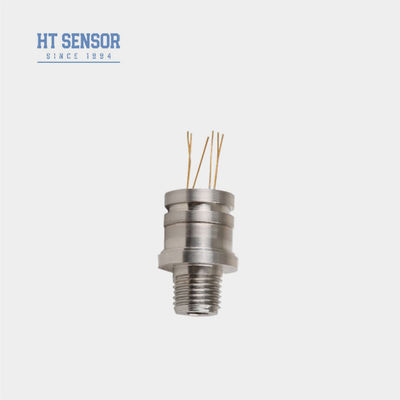

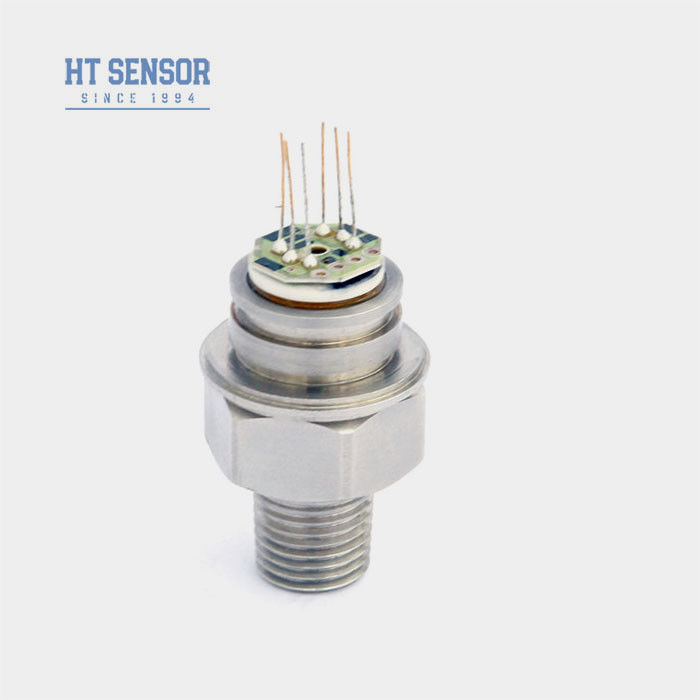

HT30 Sensor de pressão de silício para transmissor de pressão
HT30 Sensor de pressão piezoresistivo de silício
Introdução do sensor de pressão de silício:
O sensor de pressão piezorresistivo de silício HT30 é um silício difuso altamente estávelUtiliza o efeito piezorresistivo do silício difuso para medir aO núcleo é soldado em conjunto com umFios, e não utiliza vedação de anel O, tornando-o adequado para uma ampla gama deAplicações
Características do produtocom um diâmetro superior a 50 mm,:
1.Utilizando tecnologia avançada e caixa de aço inoxidável 316L, juntamente comMateriais como titânio e Hastelloy para o diafragma
2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zerocorrecção.
3.Interfaces de threads múltiplos disponíveis para seleção
4. Soldado em uma só peça, de tamanho compacto e alta fiabilidade
Aplicaçõescom um diâmetro superior a 50 mm,:1Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia.
2.Utilizado nas indústrias marítima e aeronáutica
3. Adequado para sistemas de controlo hidráulico e pneumático
4.Utilizado em aplicações de controlo de processos
Performance elétricacom um diâmetro superior a 50 mm,:1Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
2Impedância de entrada:2.5KΩ~6KΩ
3Impedância de saída:2.5KΩ~6KΩ
4Conexão elétrica: pinos de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | |||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 63 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1.5mA @ 25°C | |||||
| Esboço Construção | |

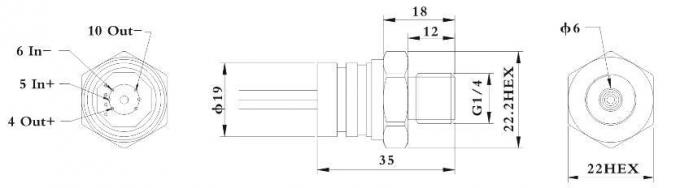

| Dimensão |
|

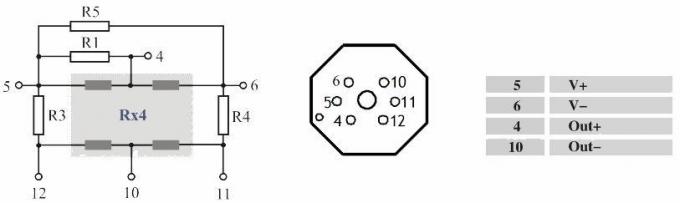

| Conexão elétrica e compensação |
|

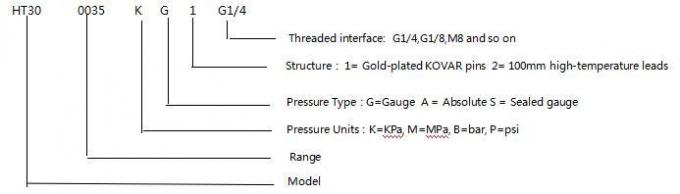

| Exemplos de seleção |
| Dicas de encomenda |
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
| Perguntas e respostas |
.4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
.6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
