Name: Sensor de pressão de silício de aço inoxidável
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT30
Price: 21.00 USD
Availability: InStock

Informação detalhada

Modelo N.O.:	HT30	Tipo de fio:	G1/4 G1/8 e assim por diante
Prendendo o tipo:	Pins dourados de Kovar ou fios de alta temperatura de 100 mm.	Mediano de medição:	gás e líquido
Estabilidade:	± 0,1% F.S./ano	Distância:	0~10kpa- 40Mpa
Diafragma:	316L	Fornecimento de energia:	1.5mA
Tipo de sinal de saída:	Tipo Analógico	Materiais:	Aço inoxidável
Personalização:	Disponível	Garantia:	2 anos
Destacar:	Sensor de pressão de silício de aço inoxidável , Elementos de sensores de pressão de silício , Transmissor de pressão piezoresistivo de silício

Descrição de produto

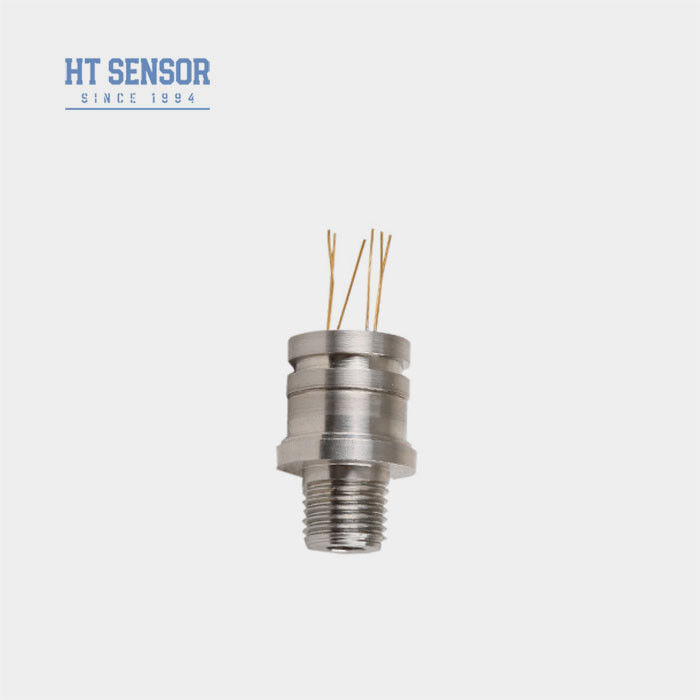

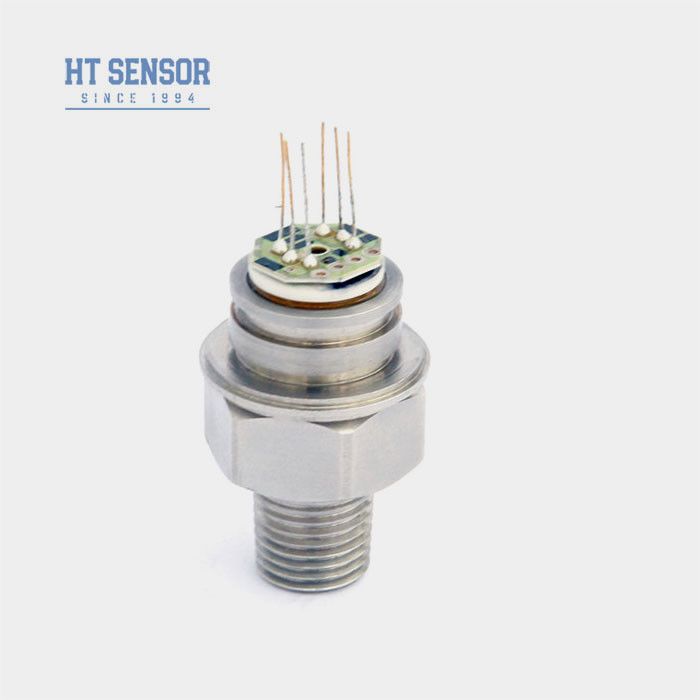

HT30 Sensor de pressão de silício para transmissor de pressão

HT30 Sensor de pressão piezoresistivo de silício

Introdução do sensor de pressão de silício:

O sensor de pressão piezorresistivo de silício HT30 é um silício difuso altamente estávelUtiliza o efeito piezorresistivo do silício difuso para medir aO núcleo é soldado em conjunto com umFios, e não utiliza vedação de anel O, tornando-o adequado para uma ampla gama deAplicações
Características do produtocom um diâmetro superior a 50 mm,:

1.Utilizando tecnologia avançada e caixa de aço inoxidável 316L, juntamente comMateriais como titânio e Hastelloy para o diafragma

2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zerocorrecção.

3.Interfaces de threads múltiplos disponíveis para seleção

4. Soldado em uma só peça, de tamanho compacto e alta fiabilidade

Aplicaçõescom um diâmetro superior a 50 mm,:

1Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia.

2.Utilizado nas indústrias marítima e aeronáutica

3. Adequado para sistemas de controlo hidráulico e pneumático

4.Utilizado em aplicações de controlo de processos

Performance elétricacom um diâmetro superior a 50 mm,:

1Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)

2Impedância de entrada:2.5KΩ~6KΩ

3Impedância de saída:2.5KΩ~6KΩ

4Conexão elétrica: pinos de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm.

Parâmetros de desempenhocom um diâmetro superior a 50 mm,:
Faixa de medição		Diâmetro ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Selado	3500KPaS, 7MPaS, 10MPaS, 20MPaS
		Tipo		Max.	Unidade
Não-Linearidade		± 0.15		± 0.3	% F.S.
Repetitividade		0.05		0.1	% F.S.
Histerese		0.05		0.1	% F.S.
Output de compensação zero		0 ± 1		0 ± 2	mV
Produção em escala total	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100±30	mV
Temperatura de deslocamento zero.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temperatura de escala completa.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temporário compensado.	≤ 20 KPa	0 ~ 50			oC
	≥ 35 kPa	0 ~ 70			oC
Temperatura de funcionamento		-20 a 80			oC
Temperatura de armazenamento		-40 ~ 125			oC
Sobrecarga admissível		Tomar o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de explosão		5x a escala completa
Estabilidade a longo prazo		0.2 %			F.S./ano
Material do diafragma		316L
Resistência ao isolamento		≥ 200MΩ 100VDC
Vibração		Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.		100 g, 11 ms
Tempo de resposta		≤ 1 ms
Selo de anel O		Goma nitrílica ou goma fluorada
Meio de enchimento		Óleo de silício
Peso		~ 63 g
Os parâmetros são ensaiados nas seguintes condições: 1.5mA @ 25°C

Esboço Construção
Dimensão

Conexão elétrica e compensação

Sensor de pressão de silício de aço inoxidável 1

Exemplos de seleção

Sensor de pressão de silício de aço inoxidável 2

Dicas de encomenda

1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar o
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

Perguntas e respostas

1Q: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?

R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?

A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.

5Q: Qual é o preço dos produtos?

A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
