10VDC Sensor de pressão de silício líquido Célula Mini Thread Sensor de pressão de nível do tanque de água
Product Details
| Modelo NÃO.: | HT30V | Tipo de thread: | Personalizado |
|---|---|---|---|
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Personalizado: | Personalizado | Poder: | 5VDC 10VDC |
| Especificação: | Fios G1/4 G1/8 1/4NPT e assim por diante | Tipo de sinal de saída: | Tipo analógico |
| Material: | Aço inoxidável | Personalização: | Disponível |
| Destacar |
Sensor de pressão de silício líquido de 10 VDC,Sensor de pressão de silício líquido,Sensor de pressão do nível do reservatório de água de 10VDC |
||
Product Description

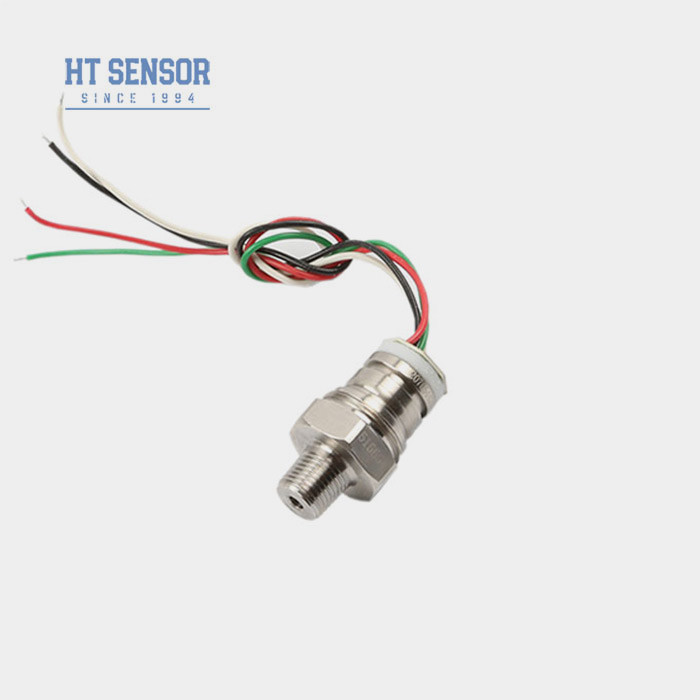

HT30V 10VDC Transdutor de Sensor de Pressão de Silício Líquido Mini Thread
HT30V PiezoresistenteSilícioSensor de pressão
Introdução do sensor de pressão de silício de rosca:
O HT30V emprega um elemento de silício difuso altamente estável, tornando-o um sensor de pressão piezoresistivo de silício confiável.O sensor mede com precisão a pressão dos líquidos e dos gasesA sua ampla aplicação em compressores de ar e sistemas de refrigeração tornam-na um activo valioso em várias indústrias.
Características do produtode sensores de pressão de silício de rosca:
- Utiliza circuitos de filme grosso para compensação de temperatura e deslocamento zerocorrecção.
- Alta fiabilidade e excelente estabilidade.
- Fornecimento de energia a tensão constante, saída padrão
- Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
- Utilizado em sistemas de controlo de processos para monitorização e controlo da pressão.
- Comumente utilizado em sistemas de refrigeração e compressores de ar para pressão medição.
- Fornecimento de energia: ≤10VDC
- Voltagem de saída de modo comum: 50% da entrada (típica)
- Impedância de entrada:4KΩ~20KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita
| Parâmetros de desempenhode sensores de pressão de silício de rosca: | ||||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | |||||
| Tipo | Max. | Unidade | ||||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | |||
| Repetitividade | 0.05 | 0.1 | % F.S. | |||
| Histerese | 0.05 | 0.1 | % F.S. | |||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |||
| Produção em escala total | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamento | -20 a 80 | oC | ||||
| Temperatura de armazenamento | -40 ~ 125 | oC | ||||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | |||||
| Pressão de explosão | 5x a escala completa | |||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||||
| Material do diafragma | 316L | |||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||||
| Choque. | 100 g, 11 ms | |||||
| Tempo de resposta | ≤ 1 ms | |||||
| Selo de anel O | Goma nitrílica ou goma fluorada | |||||
| Meio de enchimento | Óleo de silício | |||||
| Peso | ~ 63 g | |||||
| Os parâmetros são ensaiados nas seguintes condições: 10V @ 25oC | ||||||

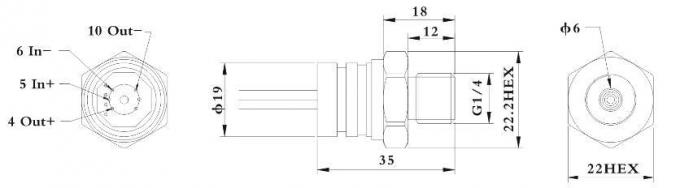

| Esboço Construção | |
| Dimensão | |
| Notas: O tamanho do fio do sensor de pressão pode ser personalizado | |
| Conexão elétrica e compensação |
|
|
| Exemplos de seleção |
| Dicas de encomenda |
1Para sensores roscados, certifique-se de confirmar a interface de roscado necessária, a interface superior, a interface inferior ou as necessidades de soldagem para fornecer o diagrama de tamanho do contorno.
2Se o suporte em estudo for incompatível com o diafragma central e o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
3. Evite o uso de mãos ou objetos afiados no diafragma do sensor, a fim de evitar a deformação do diafragma ou perfurados e danos ao núcleo.
4Manter a porta de pressão do núcleo do gabarito aberta à atmosfera para evitar que a água, o vapor de água ou os meios corrosivos entrem na câmara de pressão negativa do núcleo do gabarito.
5Se algum pin mudar, consulte o rótulo no fio principal.
