Name: Sensor de pressão de silício líquido de 10VDC Sensor de pressão de nível do tanque de água de mini-filamentos
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT30V
Price: 21.00 USD
Availability: InStock

Informação detalhada

Modelo N.O.:	HT30V	Tipo de fio:	personalizado
Prendendo o tipo:	Quatro fios	Mediano de medição:	gás e líquido
personalizado:	personalizado	Potência:	5VDC 10VDC
Especificações:	Fios G1/4 G1/8 1/4NPT e assim por diante	Tipo de sinal de saída:	Tipo Analógico
Materiais:	Aço inoxidável	Personalização:	Disponível
Destacar:	Sensor de pressão de silício líquido de 10 VDC , Sensor de pressão de silício líquido , Sensor de pressão do nível do reservatório de água de 10VDC

Descrição de produto

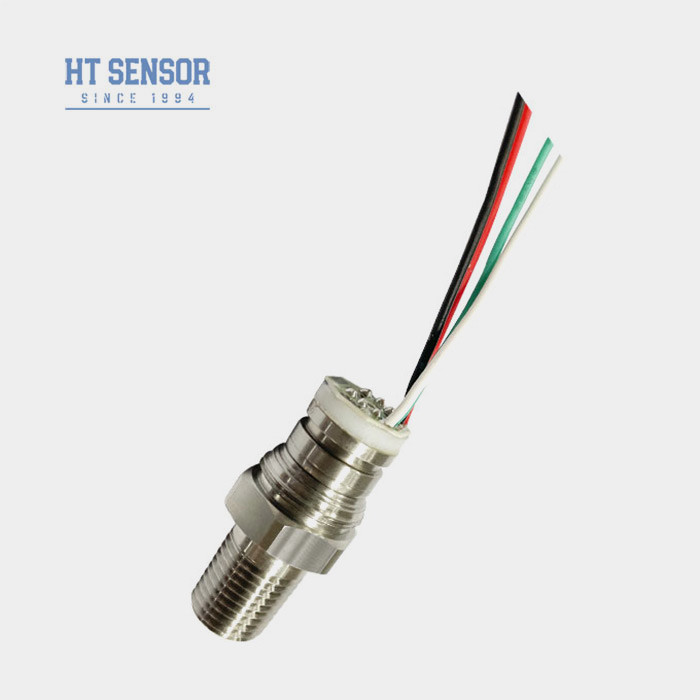

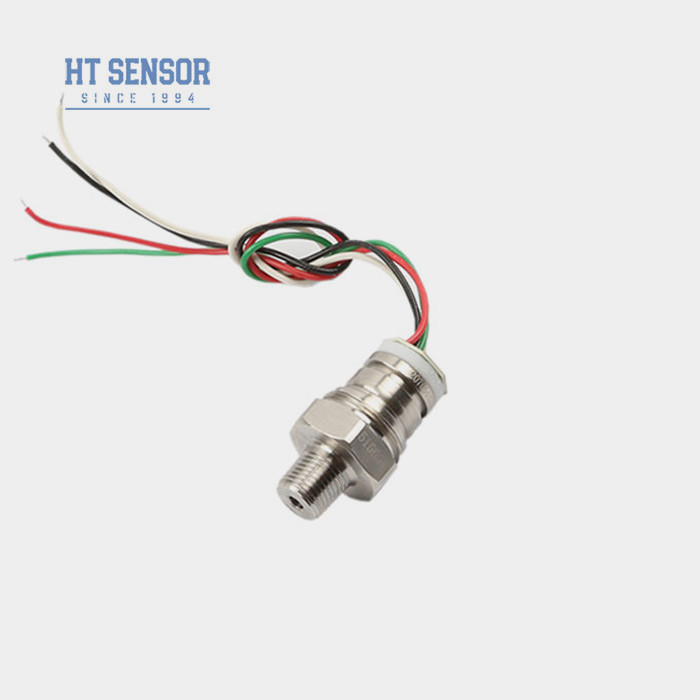

HT30V 10VDC Transdutor de Sensor de Pressão de Silício Líquido Mini Thread

HT30V PiezoresistenteSilícioSensor de pressão

Introdução do sensor de pressão de silício de rosca:

O HT30V emprega um elemento de silício difuso altamente estável, tornando-o um sensor de pressão piezoresistivo de silício confiável.O sensor mede com precisão a pressão dos líquidos e dos gasesA sua ampla aplicação em compressores de ar e sistemas de refrigeração tornam-na um activo valioso em várias indústrias.

Sensor de pressão de silício líquido de 10VDC Sensor de pressão de nível do tanque de água de mini-filamentos 0

Sensor de pressão de silício líquido de 10VDC Sensor de pressão de nível do tanque de água de mini-filamentos 1

Sensor de pressão de silício líquido de 10VDC Sensor de pressão de nível do tanque de água de mini-filamentos 2

Características do produtode sensores de pressão de silício de rosca:

Utiliza circuitos de filme grosso para compensação de temperatura e deslocamento zerocorrecção.
Alta fiabilidade e excelente estabilidade.
Fornecimento de energia a tensão constante, saída padrão

Aplicaçõesde sensores de pressão de silício de rosca:

Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
Utilizado em sistemas de controlo de processos para monitorização e controlo da pressão.
Comumente utilizado em sistemas de refrigeração e compressores de ar para pressão medição.

Performance elétricade sensores de pressão de silício de rosca:

Fornecimento de energia: ≤10VDC
Voltagem de saída de modo comum: 50% da entrada (típica)
Impedância de entrada:4KΩ~20KΩ
Impedância de saída:2.5KΩ~6KΩ
Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita

Parâmetros de desempenhode sensores de pressão de silício de rosca:
Faixa de medição		Diâmetro ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Selado	3500KPaS, 7MPaS, 10MPaS, 20MPaS
		Tipo		Max.	Unidade
Não-Linearidade		± 0.15		± 0.3	% F.S.
Repetitividade		0.05		0.1	% F.S.
Histerese		0.05		0.1	% F.S.
Output de compensação zero		0 ± 1		0 ± 2	mV
Produção em escala total	≤ 20 KPa	50 ± 1		50 ± 2	mV
	≥ 35 kPa	100 ± 1		100 ± 2	mV
Temperatura de deslocamento zero.	≤ 20 KPa	± 1		± 2.5	% F.S.
	≥ 35 kPa	± 0.8		± 15	% F.S.
Temperatura de escala completa.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.8		± 15	% F.S.
Temporário compensado.	≤ 20 KPa	0 ~ 50			oC
	≥ 35 kPa	0 ~ 70			oC
Temperatura de funcionamento		-20 a 80			oC
Temperatura de armazenamento		-40 ~ 125			oC
Sobrecarga admissível		Tomar o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de explosão		5x a escala completa
Estabilidade a longo prazo		0.2 %			F.S./ano
Material do diafragma		316L
Resistência ao isolamento		≥ 200MΩ 100VDC
Vibração		Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.		100 g, 11 ms
Tempo de resposta		≤ 1 ms
Selo de anel O		Goma nitrílica ou goma fluorada
Meio de enchimento		Óleo de silício
Peso		~ 63 g
Os parâmetros são ensaiados nas seguintes condições: 10V @ 25oC

Esboço Construção
Dimensão
Notas: O tamanho do fio do sensor de pressão pode ser personalizado

Conexão elétrica e compensação

Sensor de pressão de silício líquido de 10VDC Sensor de pressão de nível do tanque de água de mini-filamentos 4

Exemplos de seleção

Sensor de pressão de silício líquido de 10VDC Sensor de pressão de nível do tanque de água de mini-filamentos 5

Dicas de encomenda

1Para sensores roscados, certifique-se de confirmar a interface de roscado necessária, a interface superior, a interface inferior ou as necessidades de soldagem para fornecer o diagrama de tamanho do contorno.
2Se o suporte em estudo for incompatível com o diafragma central e o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
3. Evite o uso de mãos ou objetos afiados no diafragma do sensor, a fim de evitar a deformação do diafragma ou perfurados e danos ao núcleo.

4Manter a porta de pressão do núcleo do gabarito aberta à atmosfera para evitar que a água, o vapor de água ou os meios corrosivos entrem na câmara de pressão negativa do núcleo do gabarito.
5Se algum pin mudar, consulte o rótulo no fio principal.

Empresa

Sensor de pressão de silício líquido de 10VDC Sensor de pressão de nível do tanque de água de mini-filamentos 6

Perguntas e respostas

1Q: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?

R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?

A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.

4Q: Qual é o período de entrega típico?

A:5 a 8 dias úteisOs produtos personalizados podem variar.

5Q: Qual é o preço dos produtos?

A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.

6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?

R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.

etiqueta:

Lugar de origem:	Baoji, China.
Marca:	HT SENSOR
Certificação:	CE,RoHs,ISO9001
Número do modelo:	HT30V

Quantidade de ordem mínima:	1
Preço:	negotiable
Detalhes da embalagem:	Pacote de exportação padrão
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	Western Union, L/C, T/T
Habilidade da fonte:	5000 PCS/Mês
