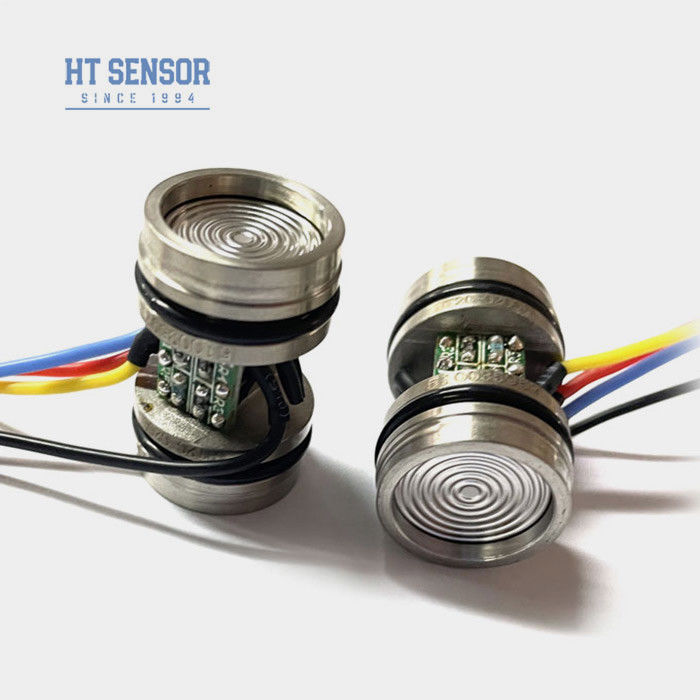

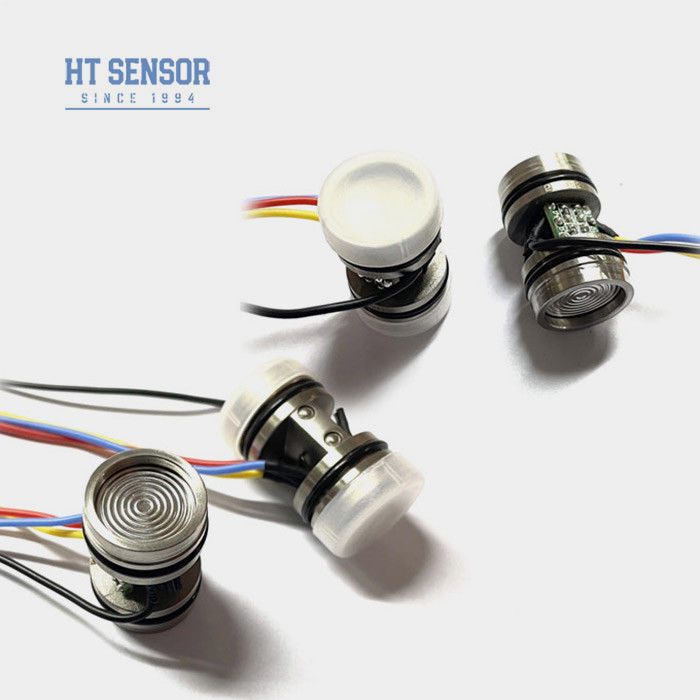

Sensor de pressão de minissilício Sensor de pressão diferencial de combustível para célula de ensaio líquida
Product Details
| Modelo não.: | HT20 | Tipo de fiação: | Quatro fios |
|---|---|---|---|
| Meio de medição: | Gás e líquidos | Faixa: | 0-10kpa ~ 2mpa |
| Poder: | 1.5mA | Pacote de Transporte: | caixa |
| Comprimento: | 29.5mm | Origem: | China |
| Código Hs: | 9026209090 | Tipo: | Sensor de pressão piezoresistivo |
| Para: | Transmissor de pressão de silício difuso | Tipo de sinal de saída: | Tipo analógico |
| Material: | Aço inoxidável | Personalização: | Disponível | Solicitação personalizada |
| Destacar |
Mini-Silicio Sensor de Pressão RoHs,Sensor de pressão de silício para ensaio de líquido,Sensor de pressão diferencial de combustível RoHs |
||
Product Description
Hengtong HT20 Mini Diferencial Célula de Sensor de Pressão de Silício para Teste de Líquido
HT20 Sensor de pressão diferencial
Introdução de um sensor de pressão de silício diferencial:
O sensor de pressão diferencial de silício HT20 é um sensor de pressão diferencial piezoresistivo de silício com um núcleo de elemento de silício difuso altamente estável.uma caixa de aço inoxidável, e a pressão é transmitida através de um aço inoxidávelO chip sensível não pode ser ligado a qualquer outro dispositivo, por exemplo, a um dispositivo que utiliza um diafragma e óleo de silício selado para o chip sensível.contacto directo com o meio de medição, formando uma estrutura totalmente sólida paramedição da pressão, permitindo a medição precisa da pressão diferencial.Por conseguinte, este produto pode ser aplicado em vários cenários que exigemmedição da pressão diferencial, incluindo ambientes agressivos e corrosivos
Características do produtode um sensor de pressão de silício diferencial:
- Desempenho estável e fiável
- Alta resistência à pressão estática
- Rentabilidade
- Utiliza um elemento piezorresistivo de silício cheio de óleo sensível à pressão
- Detecção de pressão diferencial
- Instrumentos de calibração de pressão
- Medição do nível do líquido
- Controle de processos industriais
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada:3KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetros de desempenhode um sensor de pressão de silício diferencial: | |||||
| Faixa de medição | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Tipo | Max. | Unidade | |||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 4MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 45 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | |||||
| Esboço Construção | |
| Dimensão |  |
| NotasSe houver alterações nas cores do fio, consulte o rótulo anexado ao sensor para obter informações precisas. | |
| Conexão elétrica e compensaçãode um sensor de pressão de silício diferencial |
|
| Exemplos de seleção |
| Dicas de encomenda |
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou materiais corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
