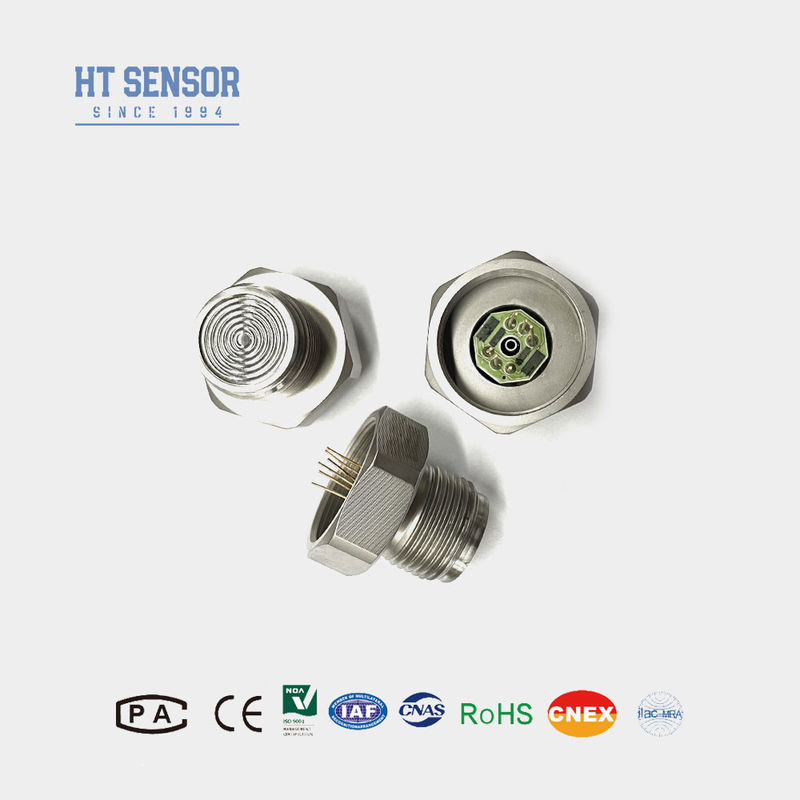

Estrutura do diafragma de descarga Sensor de pressão de silício para fácil limpeza e alta confiabilidade nível sensor célula
Product Details
| Modelo NÃO.: | HT24 | Fio: | G1/2 M20*1,5 1/2NPT |
|---|---|---|---|
| Meio de medição: | Gás e líquidos | Faixa: | 0-10kpa~20Mpa |
| Poder: | 1.5mA | Marca registrada: | HengTong |
| Origem: | Baoji, China. | Tipo: | Sensor de pressão de descarga piezoresistivo |
| Para: | Transmissor de pressão de descarga | Tipo de sinal de saída: | Tipo analógico |
| Material: | 316L Aço inoxidável | Personalização: | OEM |
| Destacar |
Sensor de pressão de silício de alta fiabilidade,Sensor de pressão de silício de estrutura de diafragma,Sensor de pressão de silício de fácil limpeza |
||
Product Description

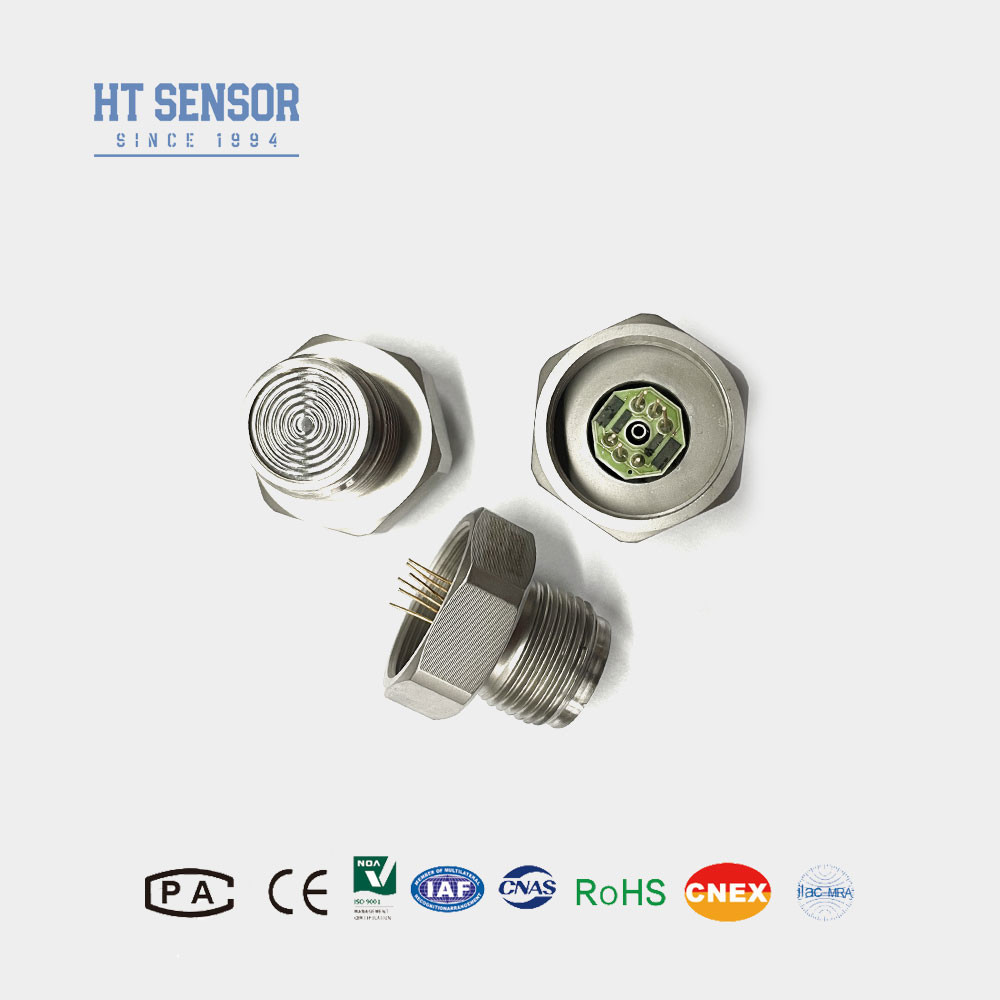

Estrutura do diafragma de descarga Sensor de pressão de silício para limpeza fácil e alta confiabilidade

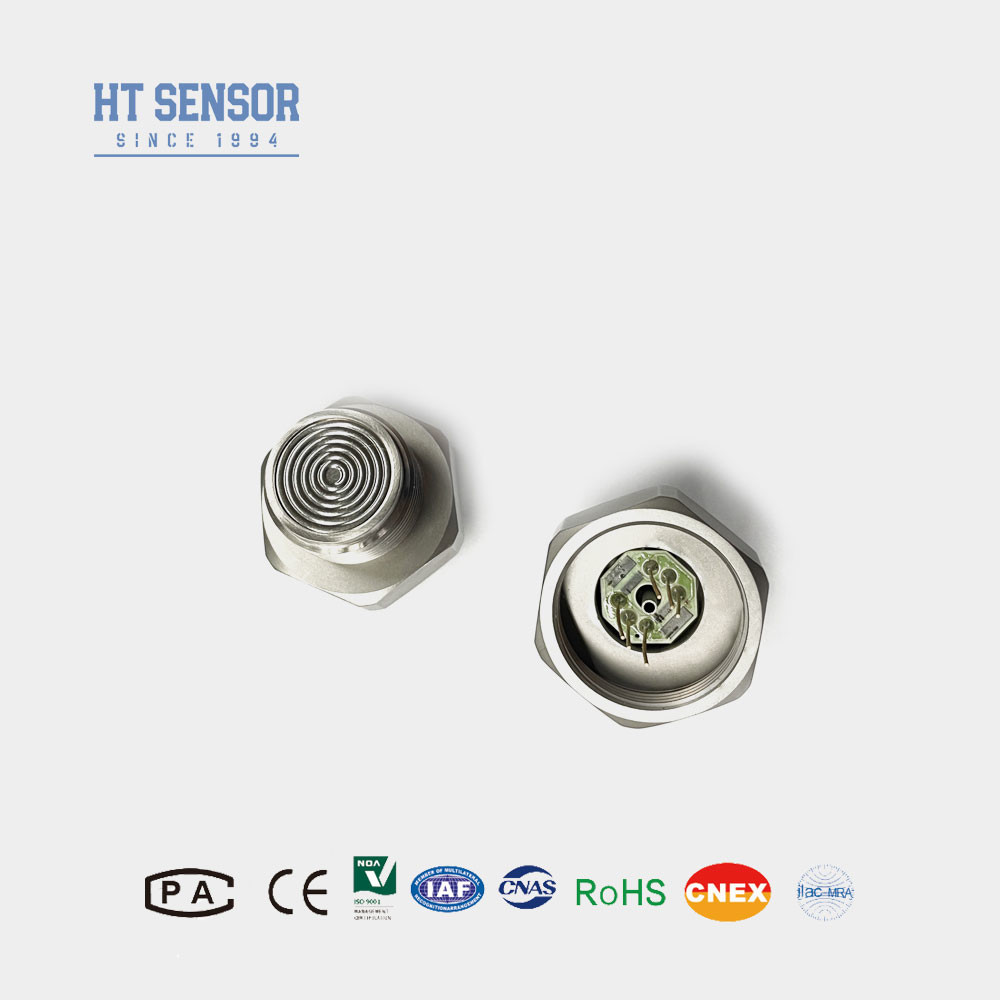

HT24 Sensor de pressão piezoresistivo de silício
Introdução de um sensor de pressão de silício com diafragma:
O HT24 é um sensor de pressão de diafragma com um chip de silício difuso altamente estável.A pressão é transferida para o chip sensível através de um diafragma de aço inoxidável e óleo de silicone de vedação. Este produto é uma estrutura de diafragma plana com fio, G1/2 M20* 1.5 1/2NPT é o fio mais comumente usado. Fácil de limpar, alta confiabilidade. Adequado para alimentos, saúde e outras indústrias.
Características do produtocom um sensor de pressão de silício com diafragma de descarga:
- Utilizando tecnologia avançada e uma caixa de aço inoxidável 316L, juntamente commateriais como o titânio e Hastelloy para o diafragma.
- Utilizando circuitos de película espessa para compensação de temperatura e ponto zero correcção.
- Excepcional fiabilidade, repetibilidade e estabilidade.
- A estrutura do diafragma é lavada, o que facilita a limpeza.
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada: 2,5 KΩ~6 KΩ
- Impedância de saída: 2,5 KΩ~6 KΩ
- Conexão elétrica: pinos de Kovar banhados em ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenhocom um sensor de pressão de silício com diafragma de descarga: | |||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 55 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | |||||
| Esboço Construção | |
| Dimensão |
|

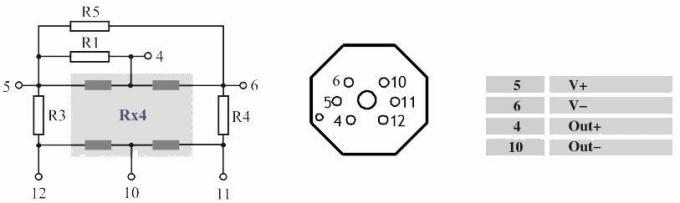

| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de encomenda |
- 1Durante a montagem, deve prestar-se atenção à coordenação entre o tamanho do núcleo e a caixa do transmissor para alcançar a estanquidade necessária.
- 2. No processo de montagem da concha, para garantir o alinhamento vertical e a pressão uniforme, para evitar a placa de compensação presa ou danificada.
- 3Se o meio de ensaio não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
- 4Evite pressionar o diafragma do sensor com a mão ou com objetos afiados, para não danificar o núcleo devido a deformação ou perfuração do diafragma.
- 5Manter a boca do núcleo do manômetro de pressão aberta à atmosfera, evitar que a água, o vapor ou o meio corrosivo entrem na câmara do núcleo do manômetro de pressão negativo.6. Se houver qualquer alfinete de mudança, por favor, de acordo com o rótulo no condutor real para referência.
| Empresa |
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Os nossos transmissores de sensores de pressão são caracterizados por alta precisão, durabilidade e excelente desempenho, com a opção de personalização.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos para atender às necessidades específicas através dos nossos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico têm a capacidade de produzir até 30.000 sensores de pressão por mês, garantindo que podemos cumprir pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para uma produção suave e agendamento de entrega.
4Q: Qual é o período de entrega típico?
R: Os modelos padrão normalmente têm um período de entrega de 5~8 dias úteis, enquanto os produtos personalizados podem variar.
5Q: Qual é o preço dos produtos?
A: Oferecemos preços competitivos com descontos disponíveis para encomendas em massa ou parcerias de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Os nossos produtos vêm com uma garantia de 24 meses a partir da data de envio, e o nosso serviço pós-venda garante respostas rápidas dentro de 24 horas, juntamente com suporte de instrução remota através da rede de PC.
