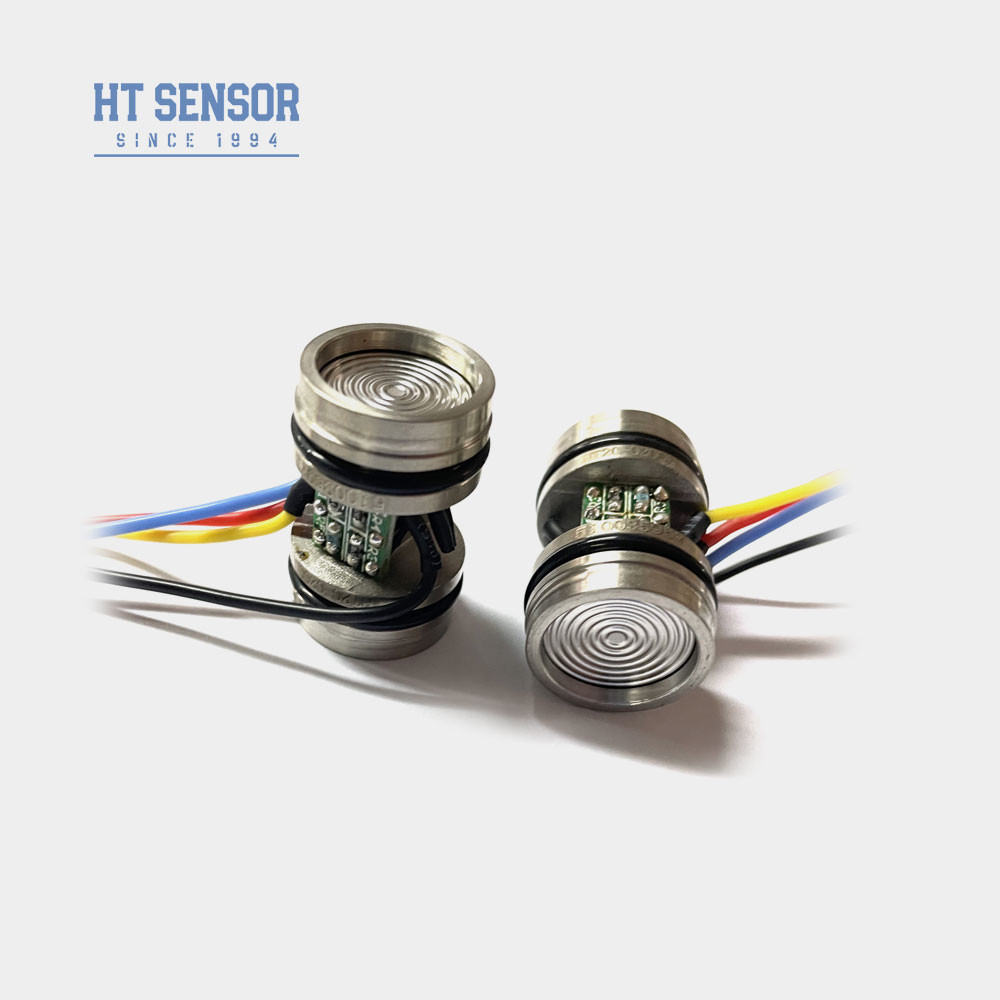

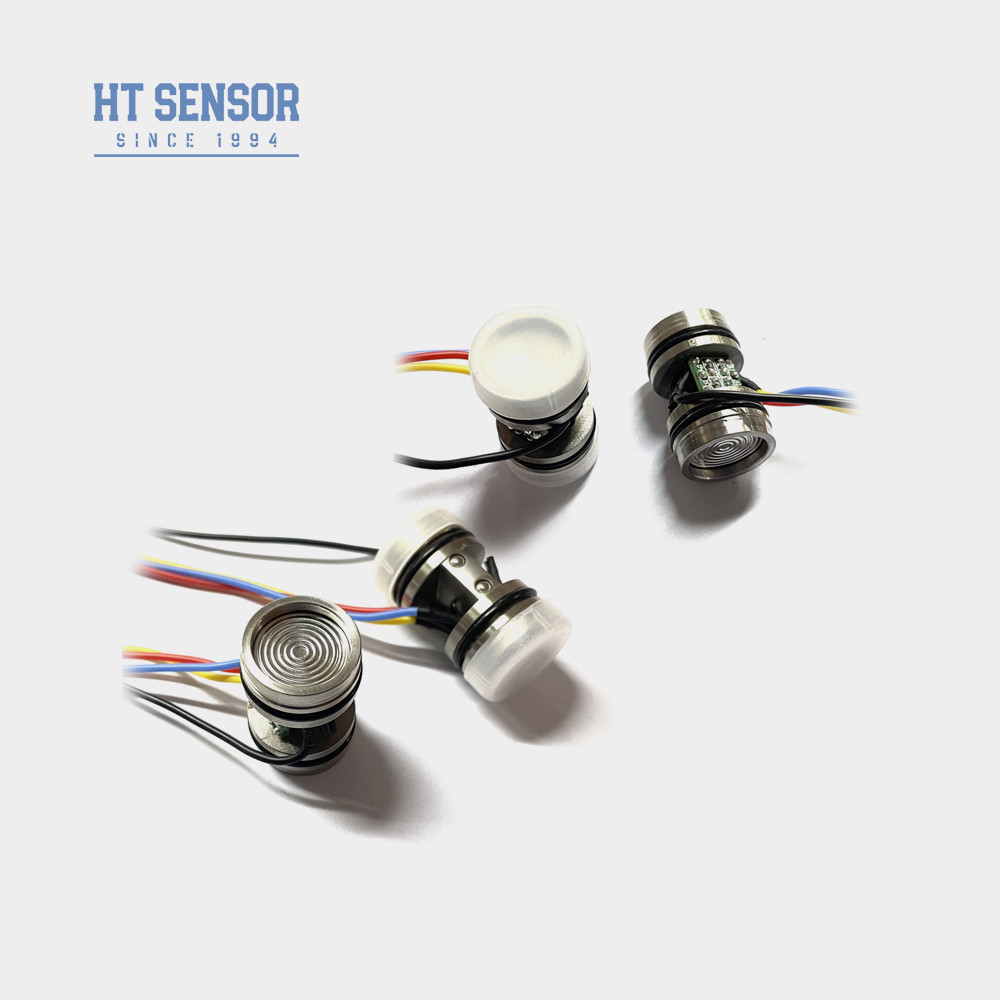

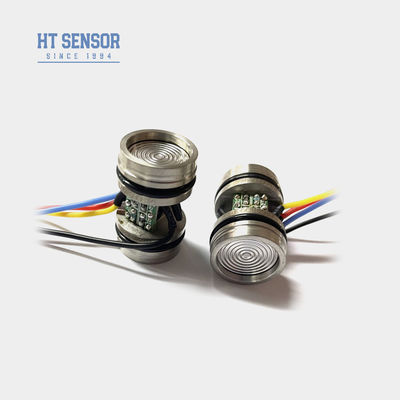

HT20 Sensor de pressão diferencial
Introdução de um sensor de pressão de silício diferencial:
O sensor de pressão diferencial de silício HT20 é um sensor de pressão diferencial piezoresistivo de silício com um núcleo de elemento de silício difuso altamente estável.uma caixa de aço inoxidável, e a pressão é transmitida através de um aço inoxidávelO chip sensível não pode ser ligado a qualquer outro dispositivo, por exemplo, a um dispositivo que utiliza um diafragma e óleo de silício selado para o chip sensível.contacto directo com o meio de medição, formando uma estrutura totalmente sólida paramedição da pressão, permitindo a medição precisa da pressão diferencial.Por conseguinte, este produto pode ser aplicado em vários cenários que exigemmedição da pressão diferencial, incluindo ambientes agressivos e corrosivos.
Características do produtode um sensor de pressão de silício diferencial:
- Desempenho estável e fiável
- Alta resistência à pressão estática
- Rentabilidade
- Utiliza um elemento piezorresistivo de silício cheio de óleo sensível à pressão
Performance elétricade um sensor de pressão de silício diferencial:
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada:3KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetros de desempenhode um sensor de pressão de silício diferencial: |
| Faixa de medição |
10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| |
Tipo |
Max. |
Unidade |
| Linearidade |
± 0.15 |
± 0.3 |
% F.S. |
| Repetitividade |
0.05 |
0.1 |
% F.S. |
| Histerese |
0.05 |
0.1 |
% F.S. |
| Output de compensação zero |
0 ± 1 |
0 ± 2 |
mV |
| Produção em escala total |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
|
| ≥ 35 kPa |
100 ± 10 |
100±30 |
mV |
|
| Temperatura de deslocamento zero. |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
|
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
|
| Temperatura de escala completa. |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
|
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
|
| Temporário compensado. |
≤ 20 KPa |
0 ~ 50 |
oC |
|
| ≥ 35 kPa |
0 ~ 70 |
oC |
|
| Temperatura de funcionamento |
-20 a 80 |
oC |
|
| Temperatura de armazenamento |
-40 ~ 125 |
oC |
|
| Sobrecarga admissível |
Tomar o menor valor entre 3 vezes a escala completa ou 4MPa |
|
|
| Pressão de explosão |
5x a escala completa |
|
|
| Estabilidade a longo prazo |
0.2 % |
F.S./ano |
|
| Material do diafragma |
316L |
|
|
| Resistência ao isolamento |
≥ 200MΩ 100VDC |
|
|
| Vibração |
Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz |
|
|
| Choque. |
100 g, 11 ms |
|
|
| Tempo de resposta |
≤ 1 ms |
|
|
| Selo de anel O |
Goma nitrílica ou goma fluorada |
|
|
| Meio de enchimento |
Óleo de silício |
|
|
| Peso |
~ 45 g |
|
|
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C |
|
| Esboço Construção |
| Dimensão |
 |
| NotasSe houver alterações nas cores do fio, consulte o rótulo anexado ao sensor para obter informações precisas. |
| Conexão elétrica e compensaçãode um sensor de pressão de silício diferencial |
|
