Sensor HT Sensor de pressão de silício difuso HT-IQT-B Sensor de medição de alta temperatura
Product Details
| Modelo NÃO.: | HT-IQT-B | Faixa: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Tipo de fiação: | Pinos de Kovar revestidos de ouro | Meio de medição: | AIR e Água e óleo líquidos |
| Fio: | 50.4 mm | Saída: | sinal do milivolt |
| Poder: | 1.5mA | Tipo: | Sensor de pressão de silício difuso |
| Tipo de sinal de saída: | Analógico | Material: | 316L Aço inoxidável |
| Destacar |
Sensor de pressão de silício difuso,Sensor de pressão de silício de alta temperatura,Sensor de pressão de silício HT-IQT-B |
||
Product Description

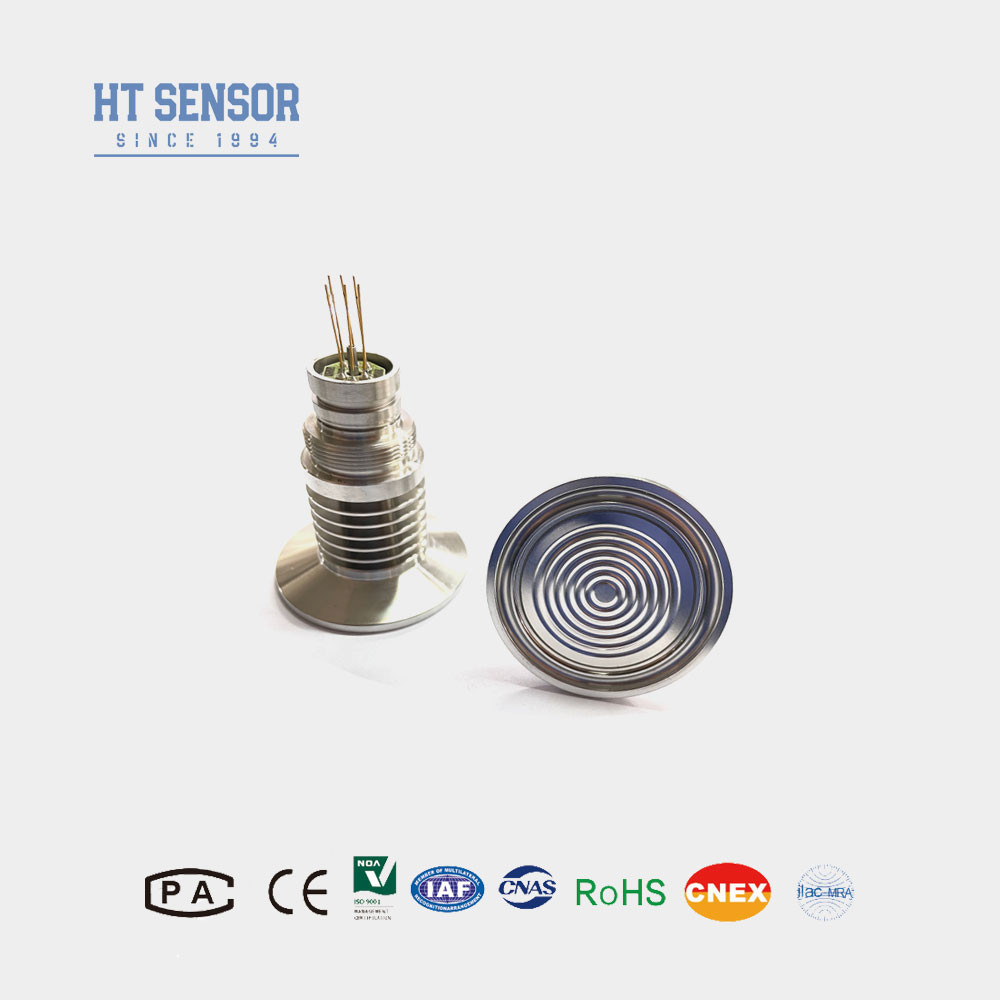

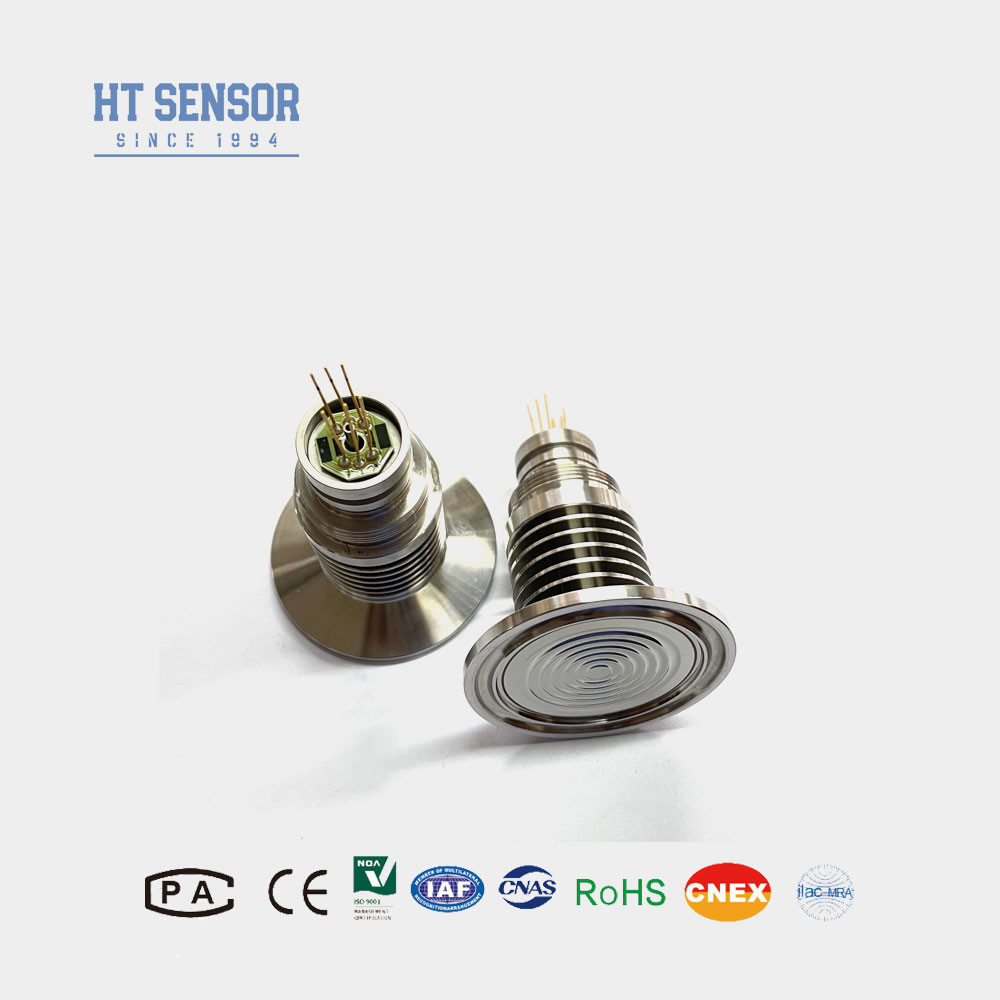

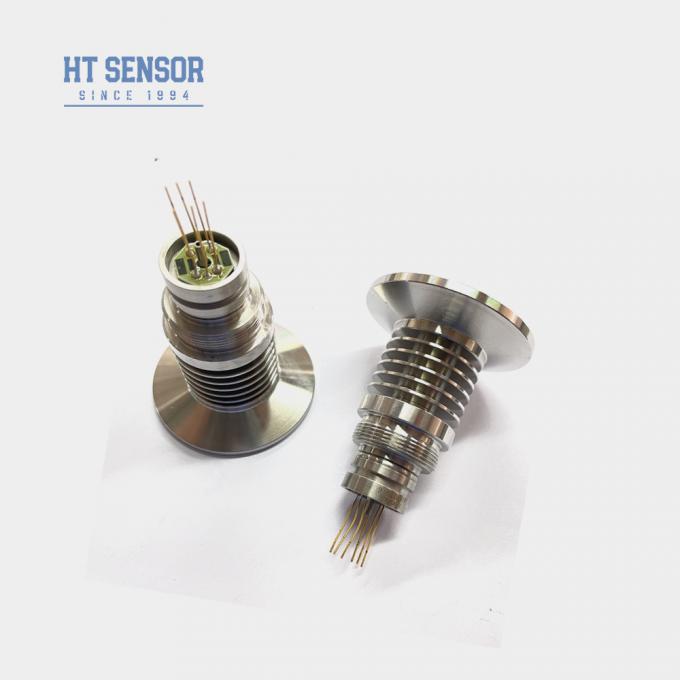

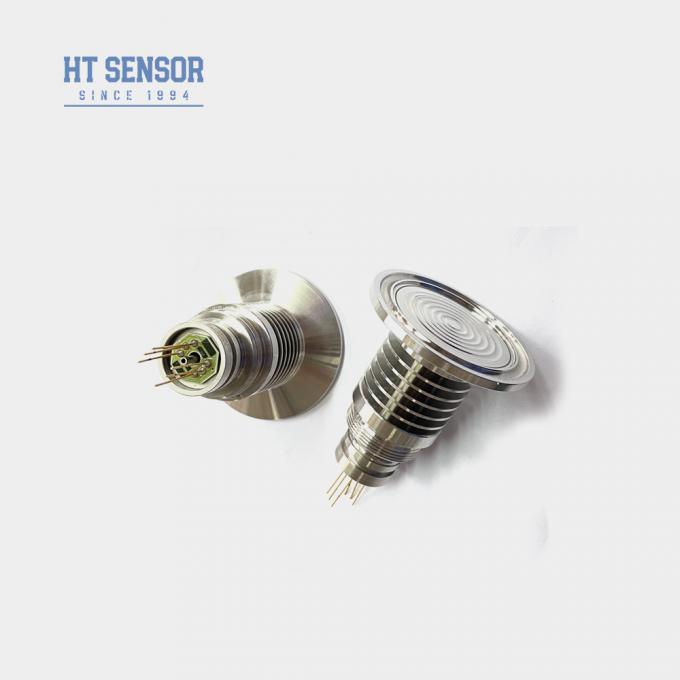

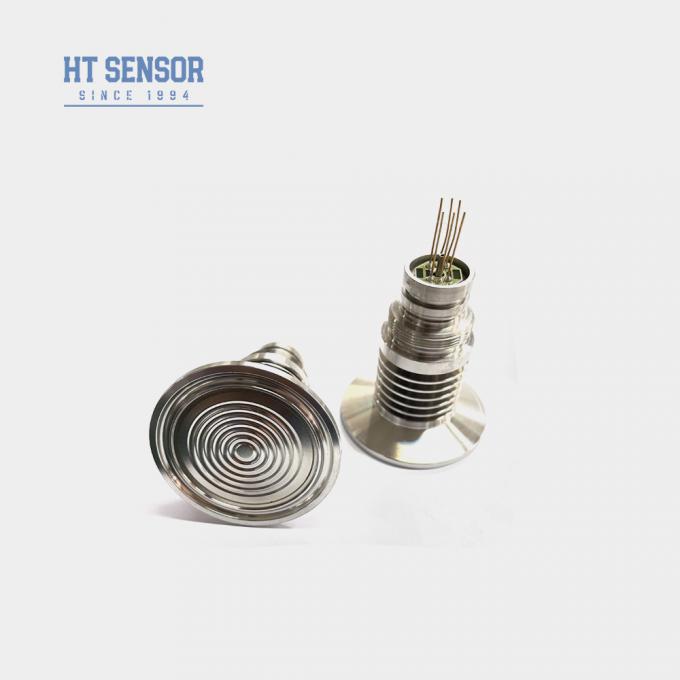

Sensor HT Sensor de pressão de silício difuso HT-IQT-B para medição de altas temperaturas
HT-IQT-BPiezoresistenteSensor de pressão de silício
Introdução de um sensor de pressão de silício difuso:
O sensor de pressão de silício HT - IQT - B é uma espécie de diafragma incorporado. A pressão foi transferida para o chip sensível através de um diafragma de aço inoxidável e óleo de silicone selado.O chip do sensor converte a pressão em um sinal elétrico detectável de milivoltsAssim, podemos observar intuitivamente o valor de pressão do meio medido.Efeito de medição a alta temperatura é bomO diafragma plano e nu é fácil de limpar e tem um bom efeito na medição de meios viscosos. Aplica-se a alimentos, saúde e outras indústrias.
Performance elétricacom um diâmetro superior a 50 mm,:
- Fornecimento de energia: ≤ 2 mA DC (0,4-1,5 mA DC).
- Impedância de entrada: 2,5 KΩ~6 KΩ.
- Impedância de saída: 2,5 KΩ~6 KΩ.
- Conexão elétrica: pinos de Kovar banhados em ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | |||||
| Faixa de medição | Diâmetro ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500 KPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 220 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | |||||
| Esboço Construção | |
| Dimensão |
|
| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de encomenda |
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou materiais corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
