Núcleo do Sensor de Pressão de Silício HT30 Personalizável para Diferentes Requisitos do Cliente Sensor de Nível de Óleo
Product Details
| Modelo NÃO.: | HT30 | Tipo de linha: | OEM |
|---|---|---|---|
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Faixa: | 0-10kpa~20Mpa | Poder: | 1.5mA |
| Fio: | G1/4 e assim por diante | Código Hs: | 9026209090 |
| Habilidade da fonte: | 50000 PCS/ano | Tipo: | Sensor de pressão piezoresistivo |
| Para: | Transmissor de pressão de silício difuso | Tipo de sinal de saída: | Tipo analógico |
| Material: | Aço inoxidável | Personalização: | Disponível | Solicitação personalizada |
| Destacar |
HT30 Sensor de pressão de silício,Sensor de pressão de silício personalizável,Requisitos diferentes do cliente Sensor de pressão de silício |
||
Product Description
HT30 Sensor de pressão de silício personalizável para diferentes requisitos do cliente

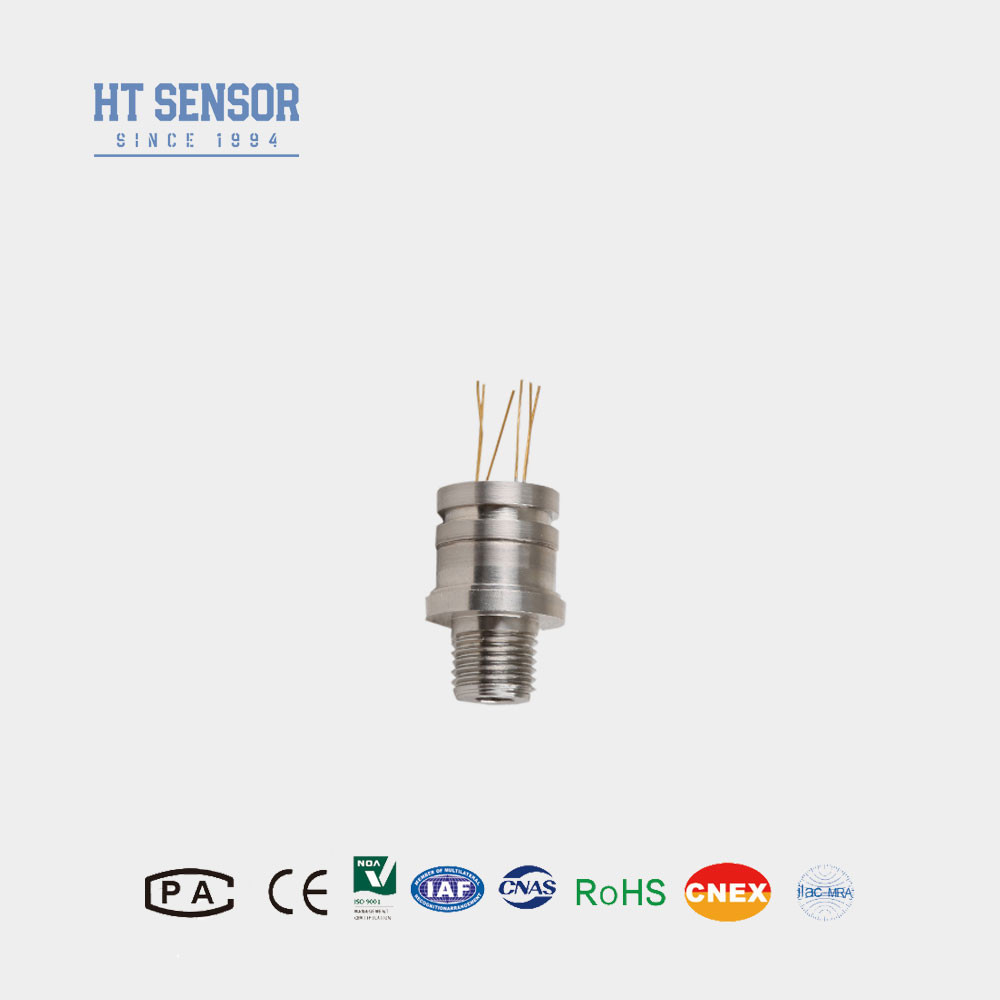

HT30 Sensor de pressão piezoresistivo de silício
Introdução do sensor de pressão de silício:
O sensor de pressão piezorresistivo de silício HT30 é um silício difuso altamente estávelUtiliza o efeito piezorresistivo do silício difuso para medir aO núcleo é soldado em conjunto com umFios, e não utiliza vedação de anel O, tornando-o adequado para uma ampla gama deaplicações.
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada:2.5KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ

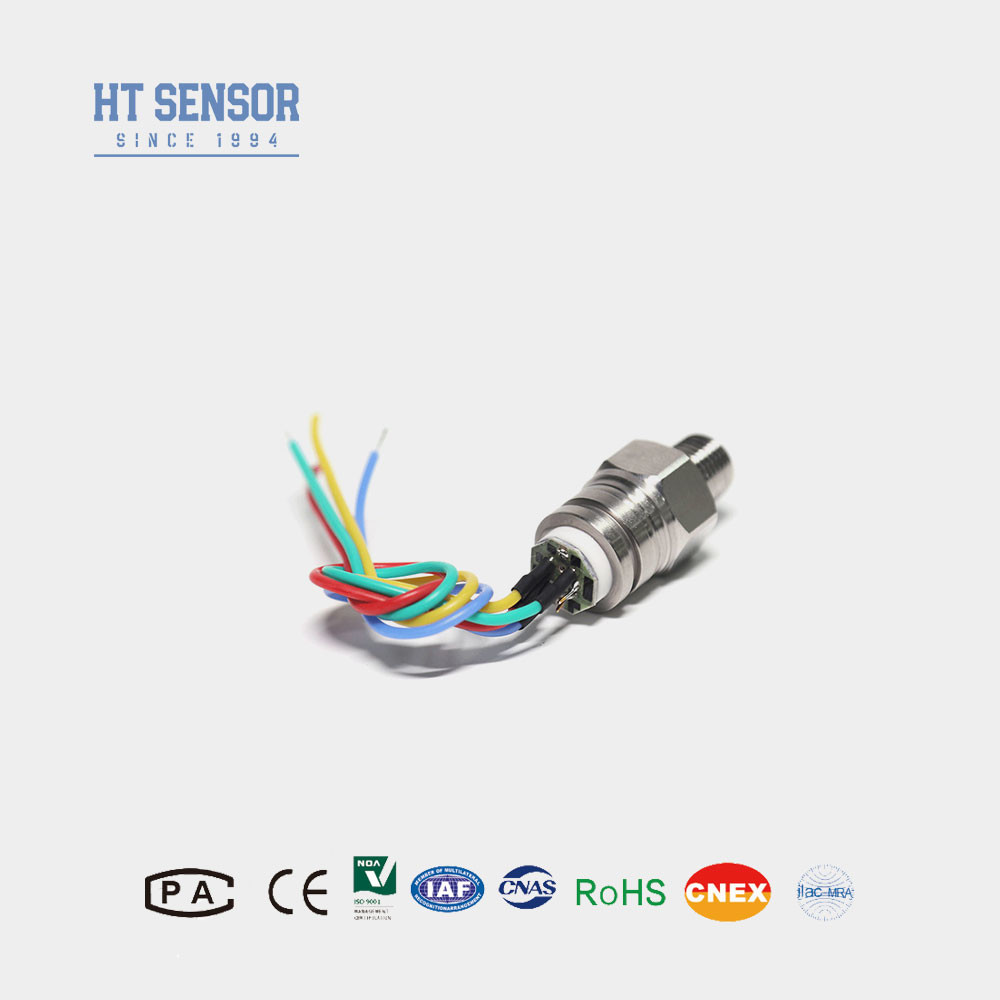

- Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | |||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 63 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1.5mA @ 25°C | |||||
| Esboço Construçãocom um diâmetro superior a 50 mm, | |

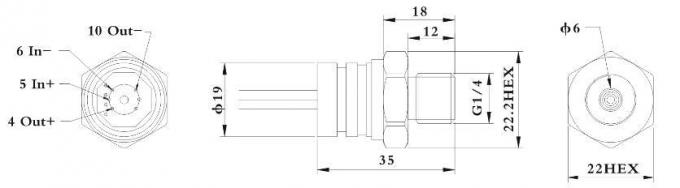

| Dimensão |
|

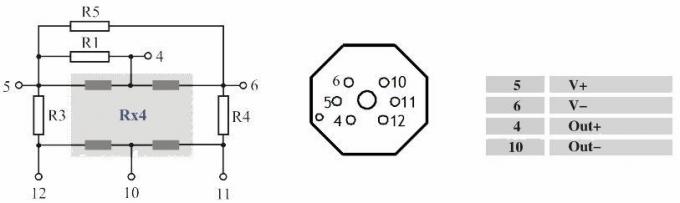

| Conexão elétrica e compensação |
|

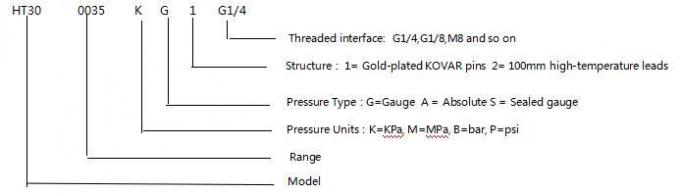

| Exemplos de seleção |
Características do produtocom um diâmetro superior a 50 mm,:
- Utilizando tecnologia avançada e uma caixa de aço inoxidável 316L, juntamente comMateriais como titânio e Hastelloy para o diafragma
- Utilizando circuitos de película espessa para compensação de temperatura e ponto zerocorrecção.
- Interfaces de threads múltiplos disponíveis para seleção
- Soldado em uma só peça, de tamanho compacto e de alta confiabilidade
| Dicas de encomenda |
1No conjunto, prestar atenção à coordenação do tamanho do núcleo e da caixa do transmissor para alcançar a vedação necessária
2. Durante o processo de montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danificar a placa de compensação.
3Se o suporte em estudo for incompatível com o diafragma central e o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar deformações ou perfurações do diafragma e danos ao núcleo.
5Manter a porta de pressão do núcleo do medidor aberta à atmosfera para evitar a entrada de água, vapor de água ou materiais corrosivos na câmara de pressão negativa do núcleo do medidor.
6Se algum pin mudar, consulte o rótulo no fio principal.
