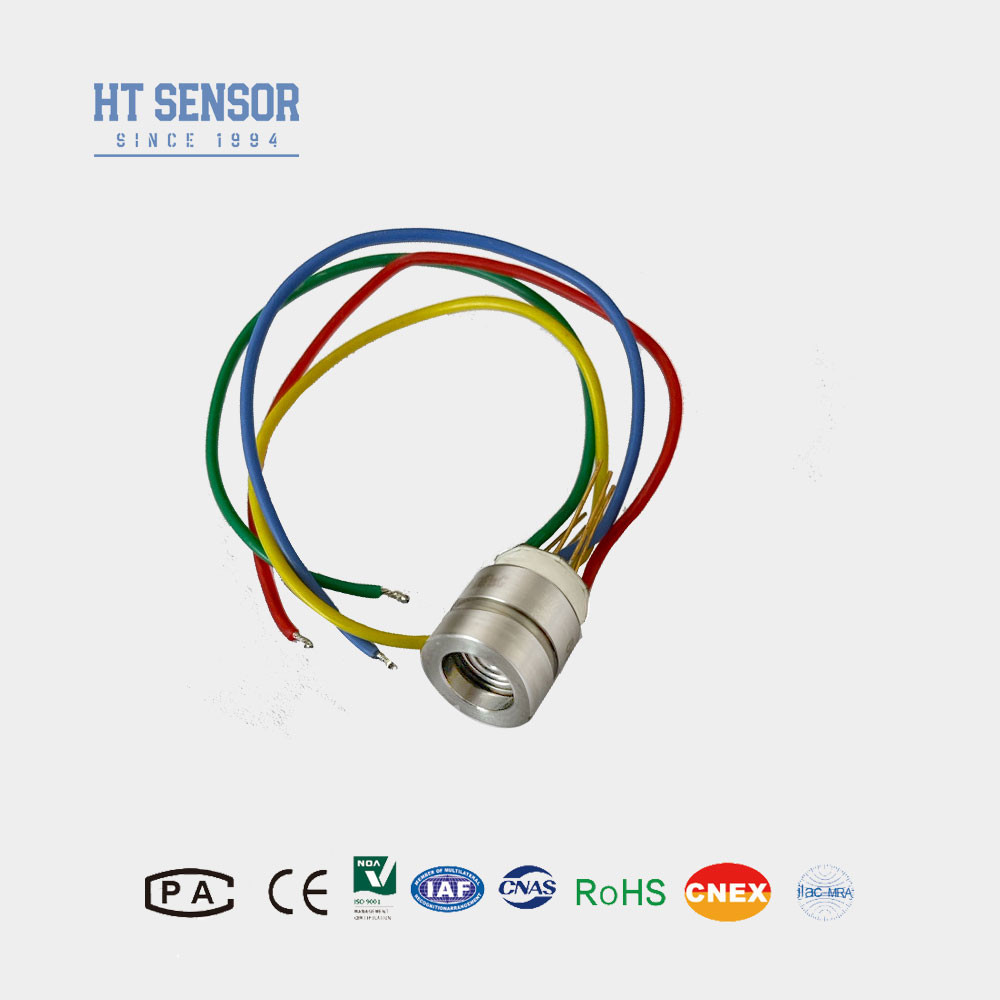

Sensor de pressão de minissílio HT13V para medição da pressão de gases e líquidos não corrosivos
Product Details
| Modelo no.: | HT13V | Tipo de fiação: | Quatro fios |
|---|---|---|---|
| Faixa: | 0-350kpa~35mpa | Fornecer: | 5-10VDC |
| Palavras -chave: | Mini Sensor | Pacote de transporte: | Carton |
| Marca registrada: | HengTong | Origem: | Baoji China |
| Tipo de sinal de saída: | Signal mv de tipo analógico | Material: | aço inoxidável |
| Destacar |
HT13V Mini Sensor de Pressão de Silício,Sensor de pressão de silício não corrosivo,Sensor de pressão de silício líquido 5-10VDC |
||
Product Description
Sensor de pressão de minissílio HT13V para medição da pressão de gases e líquidos não corrosivos

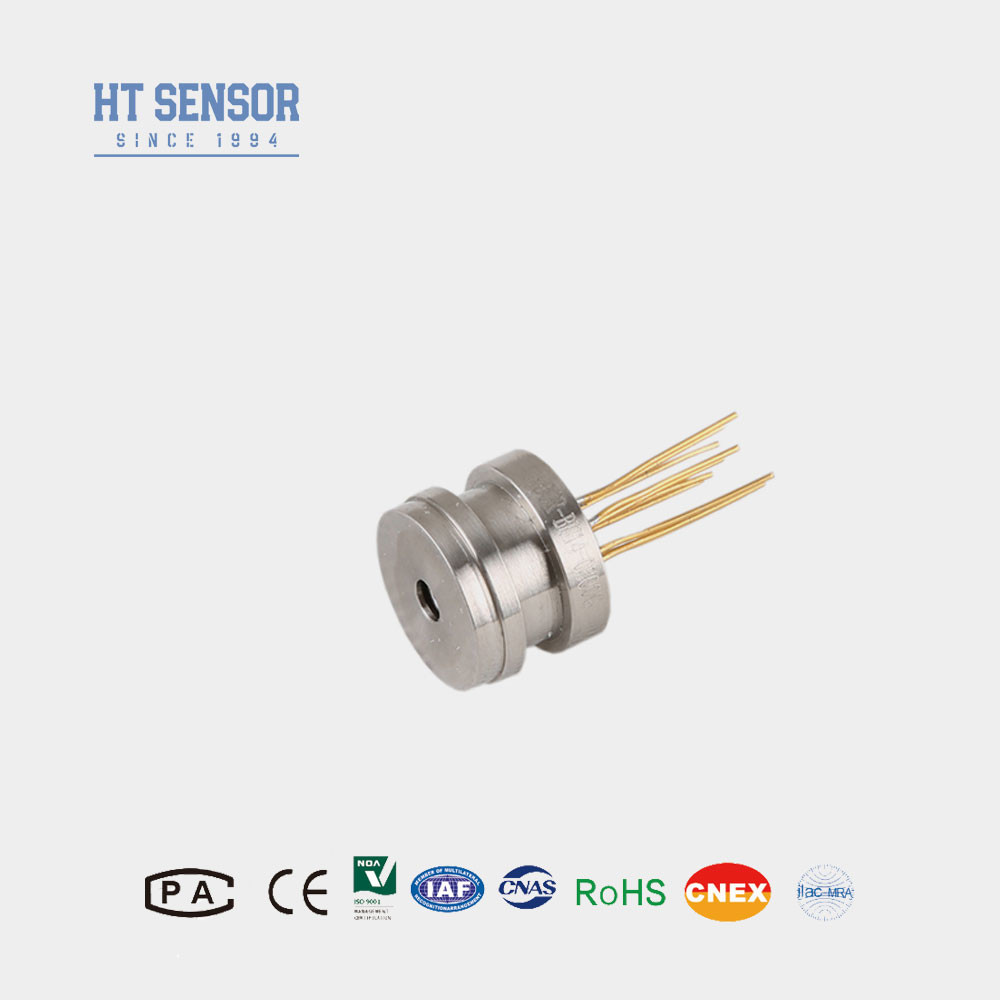

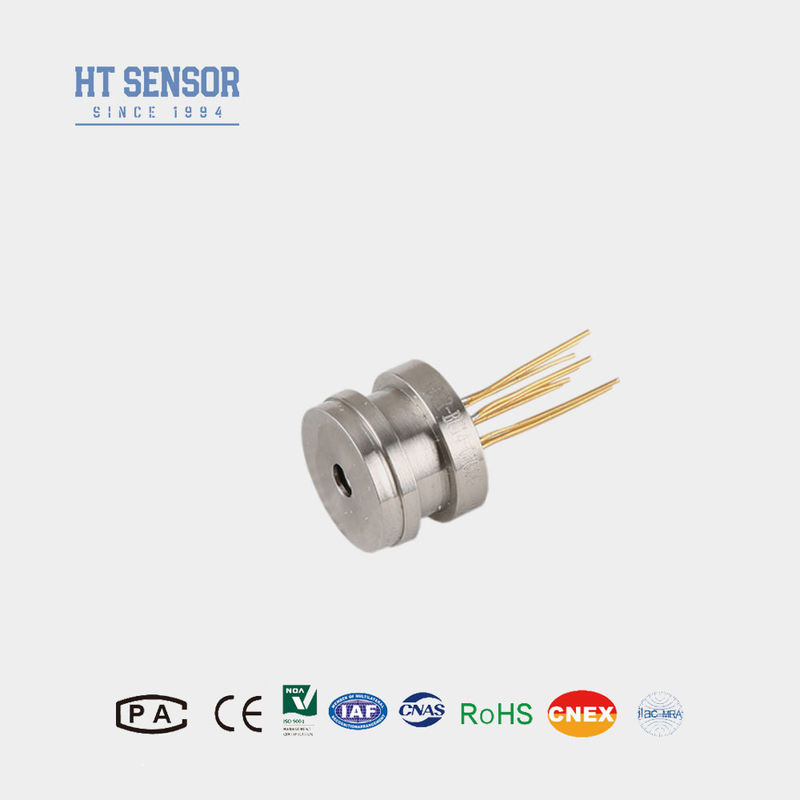

HT13V Sensor de pressão piezoresistivo de silício
Introdução de mini-sensor de pressão de silício:
HT13V é um sensor de pressão de silício com alta estabilidade internacional avançada, chip de pressão de silício de alta precisão, design otimizado para tensão da base sinterizada, através de SMT, ligação de fio de ouro,Soldadura de diafragmas, alta injecção de óleo de vácuo, alívio de tensão do ciclo de pressão, envelhecimento a alta temperatura, compensação de temperatura e outros processos, a estabilidade do produto é excelente, excelente desempenho.
O tamanho geral é miniaturizado para atender aos requisitos de projeto do tamanho geral do usuário.
Características do produtode micro sensor de pressão de silício:
- Utiliza tecnologia avançada e é encapsulado em um 316L de aço inoxidávelhabitação
- Ampla gama de medição 0~350KPa~60MpaS
- Alta fiabilidade e excelente estabilidade
- Fornecimento de tensão constante
Aplicaçõesde micro sensor de pressão de silício:
- Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
- Design compacto, ideal para aplicações com espaço limitado
- Utilizados em sistemas de controlo de processos para controlo e controlo da pressão
- Comumente utilizado em sistemas de refrigeração e compressores de ar para medição de pressão
Performance elétricade micro sensor de pressão de silício:
- Fornecimento de energia: ≤10VDC (5-10VDC)
- Voltagem de saída de modo comum: 50% da entrada (típica)
- Impedância de entrada:4KΩ~20KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita
| Parâmetros de desempenhode micro sensor de pressão de silício: | |||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | ||||
| Tipo | Max. | Unidade | |||
| Não-linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 80MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 15 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 10V@ 25oC | |||||
| Esboço Construçãode micro sensor de pressão de silício | |
| Tipo 1 | |
| Tipo 2 | |
| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de encomenda |
Ar necessário Apegamento
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
