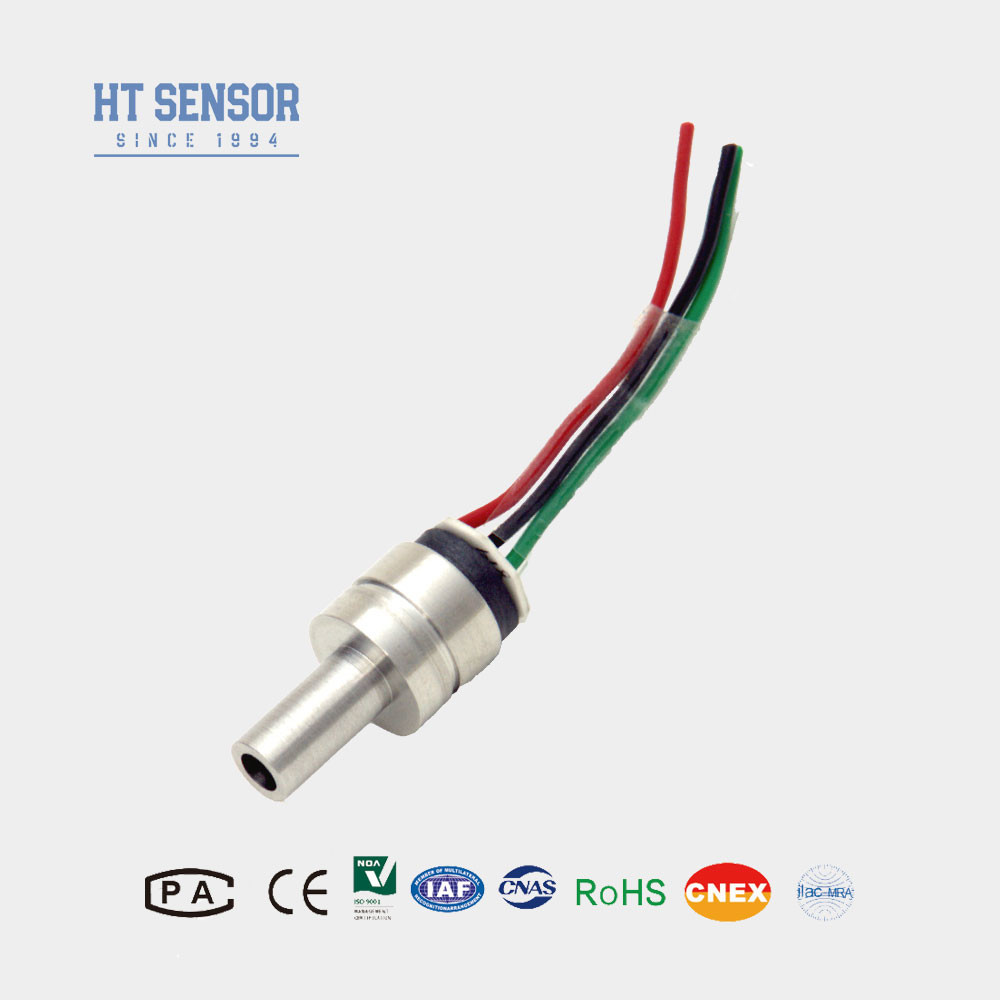

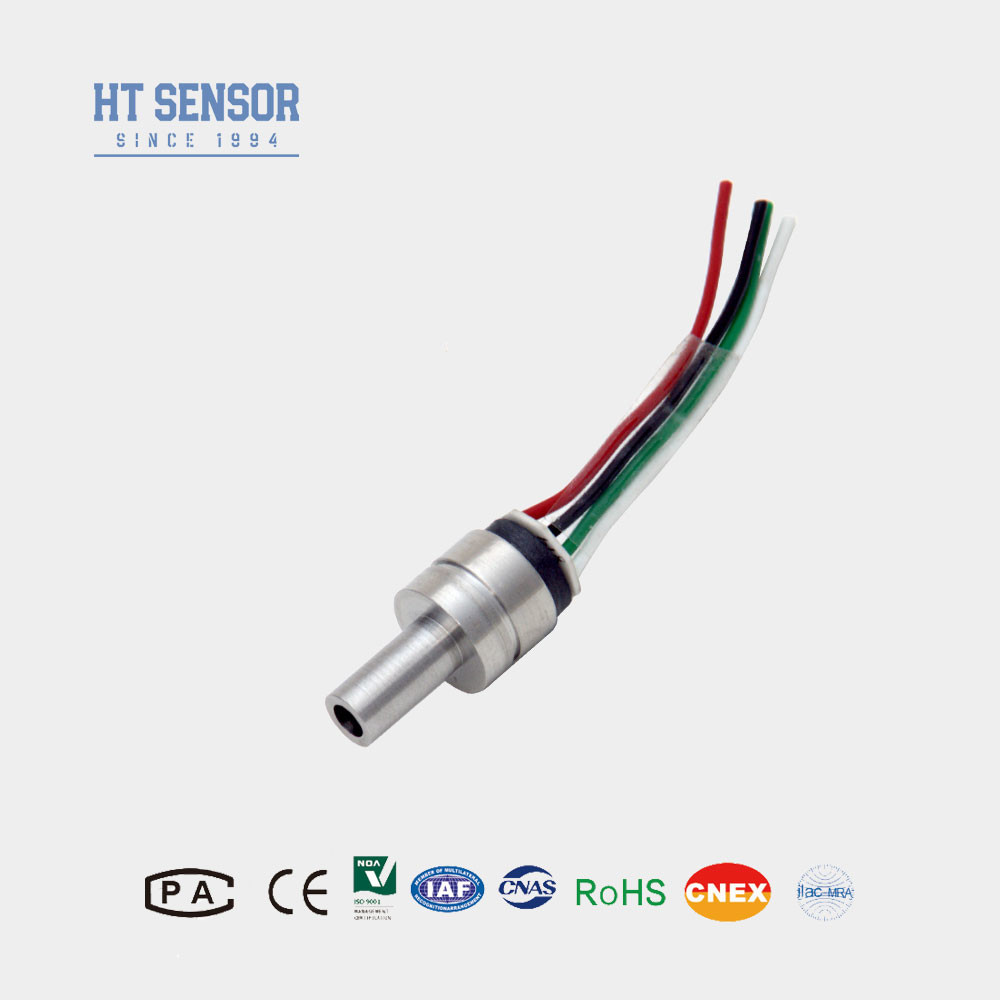

HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
Product Details
| Modelo NÃO.: | HT13 | Tipo de fiação: | Quatro fios |
|---|---|---|---|
| Meio de medição: | Ar e líquido | Dia: | 13mm |
| Tipo: | Sensor de pressão de silício HT13 | Tipo de sinal de saída: | sinal mv Tipo analógico |
| Material: | 316L Aço inoxidável | Personalização: | disponível |
| Destacar |
Sensor de pressão de silício líquido,HT13 Sensor de pressão de silício,Sensor de pressão de silício de gás não corrosivo |
||
Product Description
HT13 Sensor de pressão de silício para medição da pressão de gases e líquidos não corrosivos
HT13 Sensor de pressão piezoresistivo de silício
Introdução do sensor de pressão de silício:
O sensor de pressão de silício HT13 é o mais recente design de sensor de pressão de silício difuso cheio de óleo, com impacto de alta pressão 100.000 vezes não é ruim e anti-interferência / erosão / congelamento / impacto,alta precisão e estabilidadeTodos de aço inoxidável com filme de pressão indutiva, a resposta à pressão é mais rápida e mais sensível, especialmente concebido para um sensor de pressão de pequeno diâmetro, para um controlador de pressão de alta qualidade.O mais importante é o sensor.Adotar aço inoxidável 316, CNC de alta precisão, selo de importação.
Características do produtocom um diâmetro superior a 50 mm,:
- Utiliza tecnologia avançada e é encapsulado em um 316L de aço inoxidávelhabitação
- Ampla gama de medição 0~350KPa~60MpaS
- Alta fiabilidade e excelente estabilidade
- Várias interfaces roscadas disponíveis para selecção
- Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
- Design compacto, ideal para aplicações com espaço limitado
- Utilizados em sistemas de controlo de processos para controlo e controlo da pressão
- Comumente utilizado em sistemas de refrigeração e compressores de ar para medição de pressão
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada:3KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ

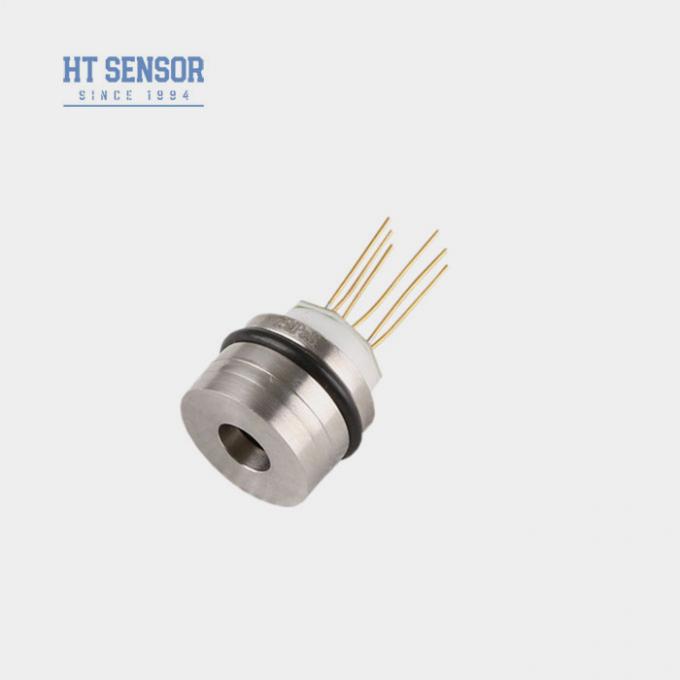

- Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | ||||
| Faixa de medição | Diâmetro ((G) | 350KPa,1000KPa,2000Kpa | ||
| Absoluto ((A) | 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | |||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa | |||
| Tipo | Max. | Unidade | ||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | |
| Repetitividade | 0.05 | 0.1 | % F.S. | |
| Histerese | 0.05 | 0.1 | % F.S. | |
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |
| Produção em escala total | 100 ± 10 | 100±30 | mV | |
| Temperatura de deslocamento zero. | ± 0.5 | ± 1 | % F.S. | |
| Temperatura de escala completa. | ± 0.5 | ± 1 | % F.S. | |
| Temporário compensado. | 0 ~ 70 | oC | ||
| Temperatura de funcionamento | -20 a 80 | oC | ||
| Temperatura de armazenamento | -40 ~ 125 | oC | ||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 80MPa | |||
| Pressão de explosão | 5x a escala completa | |||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||
| Material do diafragma | 316L | |||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||
| Choque. | 100 g, 11 ms | |||
| Tempo de resposta | ≤ 1 ms | |||
| Selo de anel O | Goma nitrílica ou goma fluorada | |||
| Meio de enchimento | Óleo de silício | |||
| Peso | cerca de 15 g | |||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | ||||

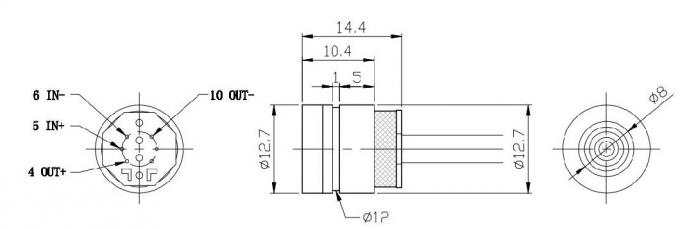

| Esboço Construção | |
| Tipo 1 | |
| Tipo 2 | |

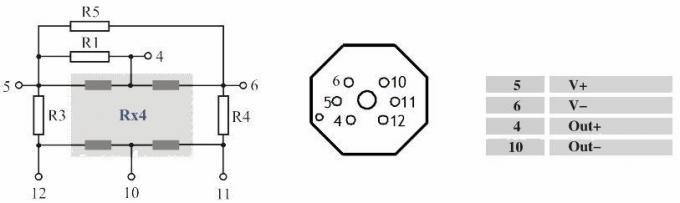

| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de encomenda |
Ar necessário Apegamento
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
