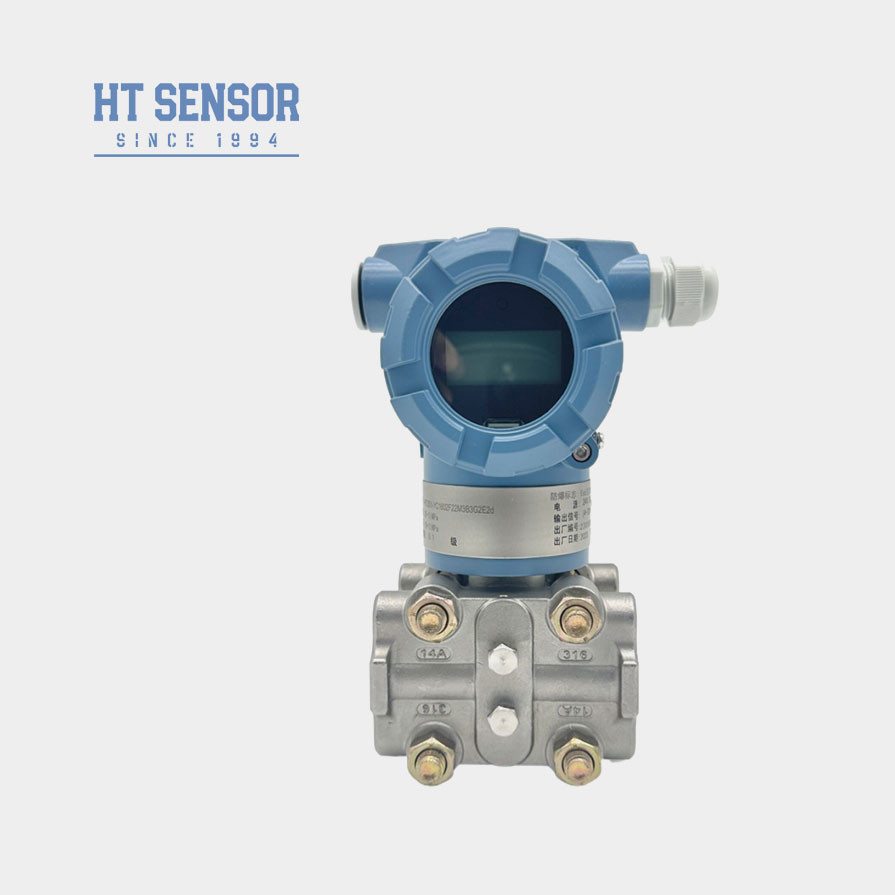

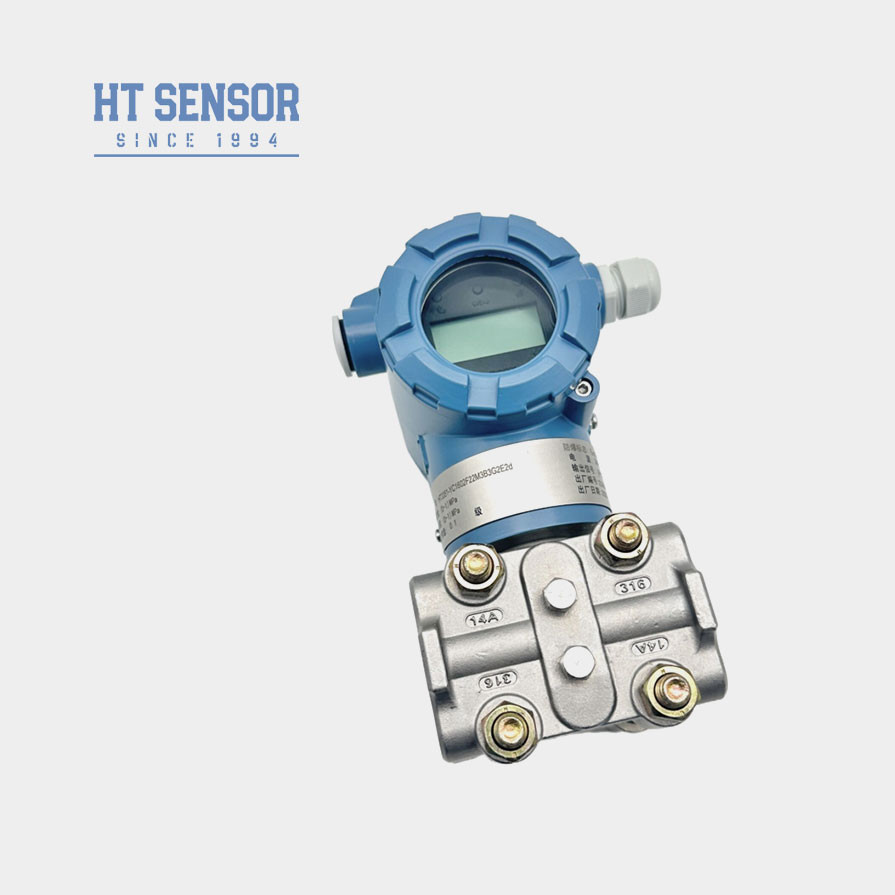

Transmissor de Pressão Diferencial BPHT3351 para Instalação Fácil e Design Compacto Sensor de Pressão
Product Details
| Modelo N.O.: | BPHT3351 | Fonte de alimentação: | 15 ~ 45VDC |
|---|---|---|---|
| Peso: | 30,6 kg | Estabilidade: | +-0,2% F.S/ano |
| Tipo de pressão: | Pressão diferencial | Especificação: | 500pa~200kpa |
| Origem: | CHINA | Tipo: | Transmissor de pressão diferencial capacitiva |
| Mediano de medição: | Gás | grau de precisão: | 00,1% |
| Classificação IP: | IP65 | ||
| Destacar |
Transmissor de pressão diferencial de fácil instalação,BPHT3351 Transmissor de pressão diferencial,Transmissor de pressão diferencial de projeto compacto |
||
Product Description
Introdução de um transmissor de pressão diferencial capacitivo:
BPHT3351 Transmissor de pressão diferencial capacitivoSensor, a pressão ou a pressão diferencial farão com que o valor da capacidade do sensor mude, o sinal analógico gerado após a conversão AD, num sinal digital enviado para o microprocessador,após o cálculo e processamento do microprocessador, um sinal digital, após conversão DA para o circuito de controlo de corrente, convertido em sinal de saída de corrente analógica de 4 ~ 20 mA.
Características do produtode um transmissor de pressão diferencial capacitivo:
1.O transmissor adota um projeto de estrutura de aço inoxidável, estrutura compacta e fácil instalação.
2. Após uma compensação de temperatura rigorosa e rastreamento de envelhecimento, para garantir um desempenho estável e confiável.
3A interface elétrica pode ser selecionada como opção de ligação directa ou de ligação directa.
Aplicaçõesde um transmissor de pressão diferencial capacitivo:
1Adequado para medir a pressão diferencial de vários gases ou líquidos em tubulações de indústrias como petróleo, química, energia e hidrologia.
2Aplicado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
3Medição da pressão em tubulações e câmaras de fornos.
| Produção | Saída analógica: dois fios 4-20mADC |
| Saída digital: dois fios 4-20mADC e sinais digitais variáveis sobrepostos de acordo com o HART | |
| Fornecimento de energia | tensão de alimentação 12,5-45VDC |
| Carga limite | Resistência de carga máxima Rmax em circuito determinada pela tensão de alimentação, ver o desenho abaixo. |
| Distância de comunicação | Max. 1,5 km, comunicação multi-endereço pode conectar 15 transmissores inteligentes Max. |
| Exibição | Display digital de 4 dígitos, display LCD de 5 dígitos, tipo ponteiro. |
| A prova de explosão | ExiaIICT5;tipo de supressão de explosão |
| Deslocamento zero | Pode transferir positivo ou negativo, mas não pode ultrapassar o valor máximo |
| Temperatura | Temperatura ambiente -40-85°C ((Quando escolher LCD: -20-70°C) |
| Temperatura média | -40 ̊ 104°C |
| Pressão estática e sobrepressão unilateral | 3.45KPa ((pressão absoluta) ¥31.2MPa ((pressão de gabarito) |
| Umidade relativa | 5 ‰ 98% RH |
| Tempo de execução | Menos de 5 segundos. |
| Mudança de capacidade | Menos de 0,16 cm3 |
| Ajuste de humidade | 0.20 ¢ 25 segundos |
| Alarme de avaria | Se ocorrer mau funcionamento, a função de diagnóstico do automatismo irá produzir 3,9 ou 21,0mA |
| Proteção de configuração | Para evitar que os dados sejam modificados aleatoriamente, pode utilizar software ou proteção de interruptor bloquear os dados de registro |
Princípio de funcionamentode um transmissor de pressão diferencial capacitivo:
Como indicado no princípio de funcionamento, a pressão externa ou a pressão diferencial causarão alguma alteração no valor da capacitância do sensor.Ele vai mudar para o sinal de frequência, que é enviado para o microprocessador.
cálculo por microprocessador, um sinal de controle de corrente será emitido para o circuito de controle de corrente, convertido em corrente analógica de 4-20mA
Enquanto isso, o microprocessador é responsável pelas ações interativas e outras (exibição e configuração).A porta de comunicação usada para comunicação digital precisa da porta especial da nossa empresaO módulo HART irá realizar a comunicação do transmissor HART.
Métodos de mediçãode um transmissor de pressão diferencial capacitivo:
Medição do nível do fluido:
Na medição do caudal de fluido, as torneiras de pressão devem ser perfuradas no lado do conduto de processo para evitar o sedimento de sedimentos.o transmissor deve ser montado ao lado ou debaixo das torneiras de pressão, para evitar que as bolhas de ar sejam descarregadas no conduto de processo.
