Transmissor de Sensor de Pressão Industrial à Prova d'Água IP68 para Aplicações de Sensor de Nível Industrial
Product Details
| Modelo NÃO.: | BP156 | Faixa: | 0~10KPa~20MPa |
|---|---|---|---|
| Saída: | 4-20mA /0,5-4,5VDC e assim por diante | Material da Habitação: | Aço inoxidável |
| Tipo de pressão: | G/A/S | Tipo: | Sensor de pressão industrial |
| Sensor: | Sensor de pressão de silício | Poder: | O sistema deve ser equipado com um sistema de transmissão elétrica de alta tensão. |
| Grau de precisão: | 00,5% F.S. 0,25% F.S. | Conector: | Cable de nível líquido IP67 |
| Fio: | G1/8 ou OEM | ||
| Destacar |
Transmissor de sensor de pressão à prova d'água IP68,Transmissor de sensor de pressão industrial,Transmissor de sensores de pressão para aplicações industriais |
||
Product Description
Transmissor de sensor de pressão industrial à prova d'água IP68 para aplicações industriais.

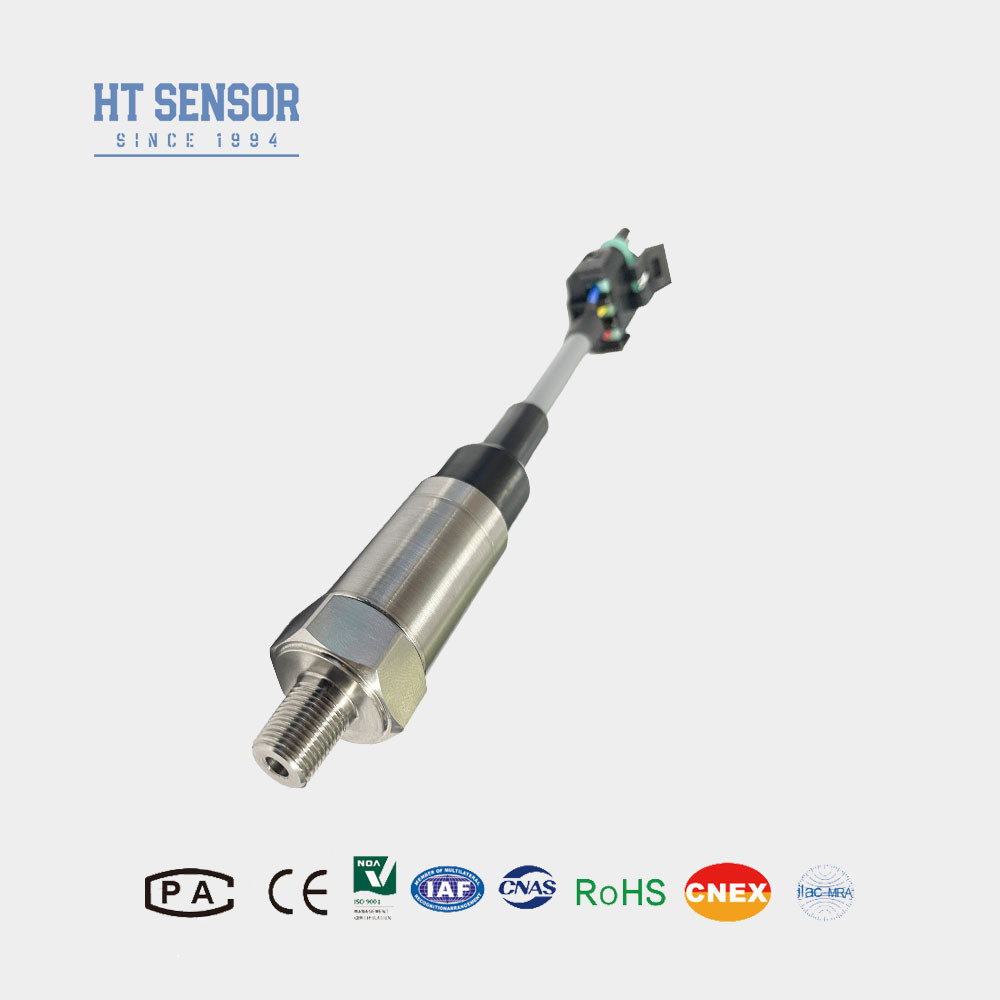

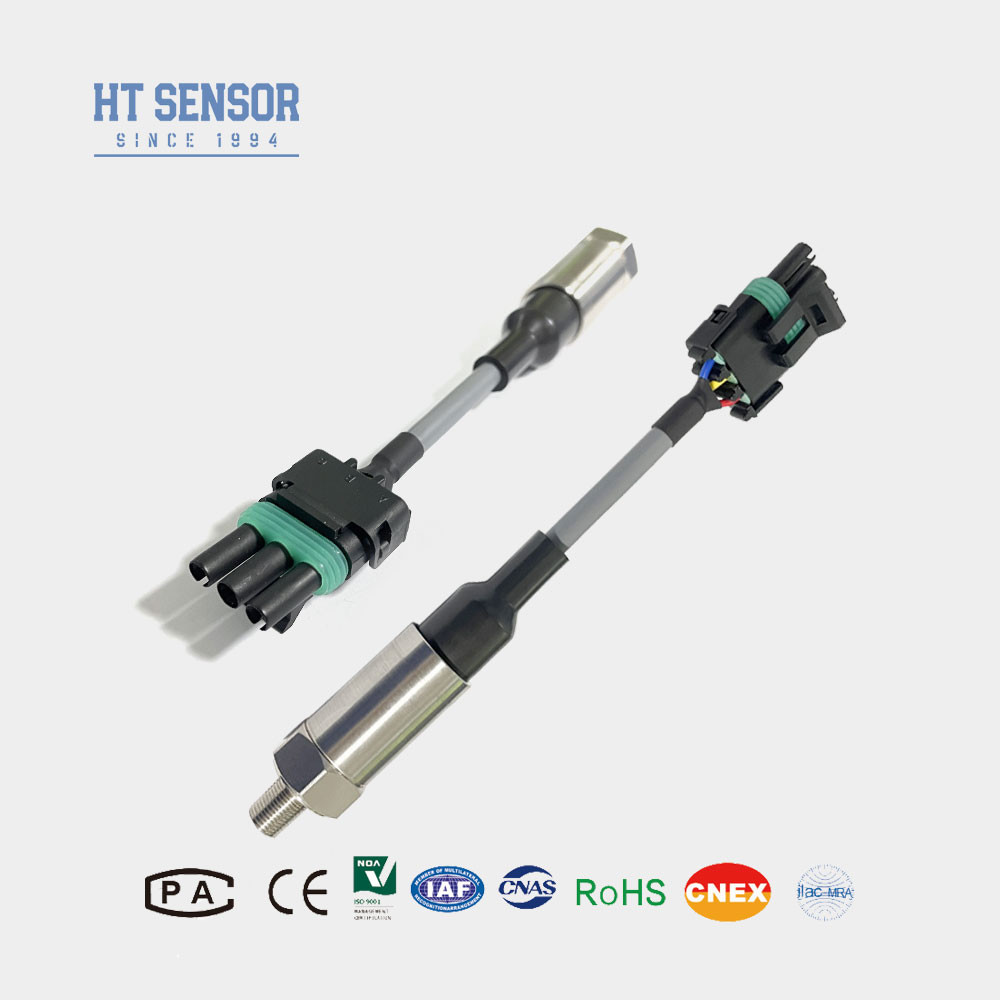

BP156 Sensor de pressão industrial Transmissor
Introdução de mini sensores de pressão industriaisTransmissor:
O pequeno transmissor de sensor de pressão industrial BP156 é um transmissor de pressão compacto em forma de vara.Utiliza um sensor de pressão de silício piezoresistivo de alta confiabilidade como seu núcleo sensível e sofre compensação de temperaturaO equipamento apresenta uma estrutura à prova d'água IP68, que permite a correcção de circuitos digitais e condicionamento de sinal para aplicações industriais e sinais de rede padrão de saída.Cada componente do produto é meticulosamente concebido, selecionados, validados através de processos, curados, submetidos a redução de tensão por carga cíclica, testes de envelhecimento e testes de simulação ambiental para garantir a estabilidade e a fiabilidade.
Características do produtode mini sensor de pressão industrialTransmissor:
1Ampla gama de medição, estrutura de aço inoxidável.
2Design compacto e leve.
3.Alta precisão, toda estrutura de aço inoxidável.
Aplicaçõesde mini sensor de pressão industrialTransmissor:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
4Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenho de mini sensor de pressão industrialTransmissor: | |
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Exemplos de seleçãode sensores de pressão mini DIN |
| Guia de encomendas | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outro. | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outro. | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
NOTA:
1Ao selecionar um produto, certifique-se de que o meio em estudo é compatível com a parte de contacto do produto.
2Para garantir o funcionamento fiável do produto, é aconselhável que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem a devida ligação à terra do produto e da fonte de alimentação.
3O intervalo de temperatura de funcionamento dos anéis O de borracha de flúor é de -20 °C a 250 °C. Para temperaturas inferiores a -20 °C, devem ser escolhidos anéis de vedação do tipo EPDM O. 4.Se houver requisitos especiais, tais como vibrações fortes, impacto instantâneo, ou interferência eletromagnética ou de radiofrequência intensa, por favor, informe-nos e especifique na sua encomenda.
