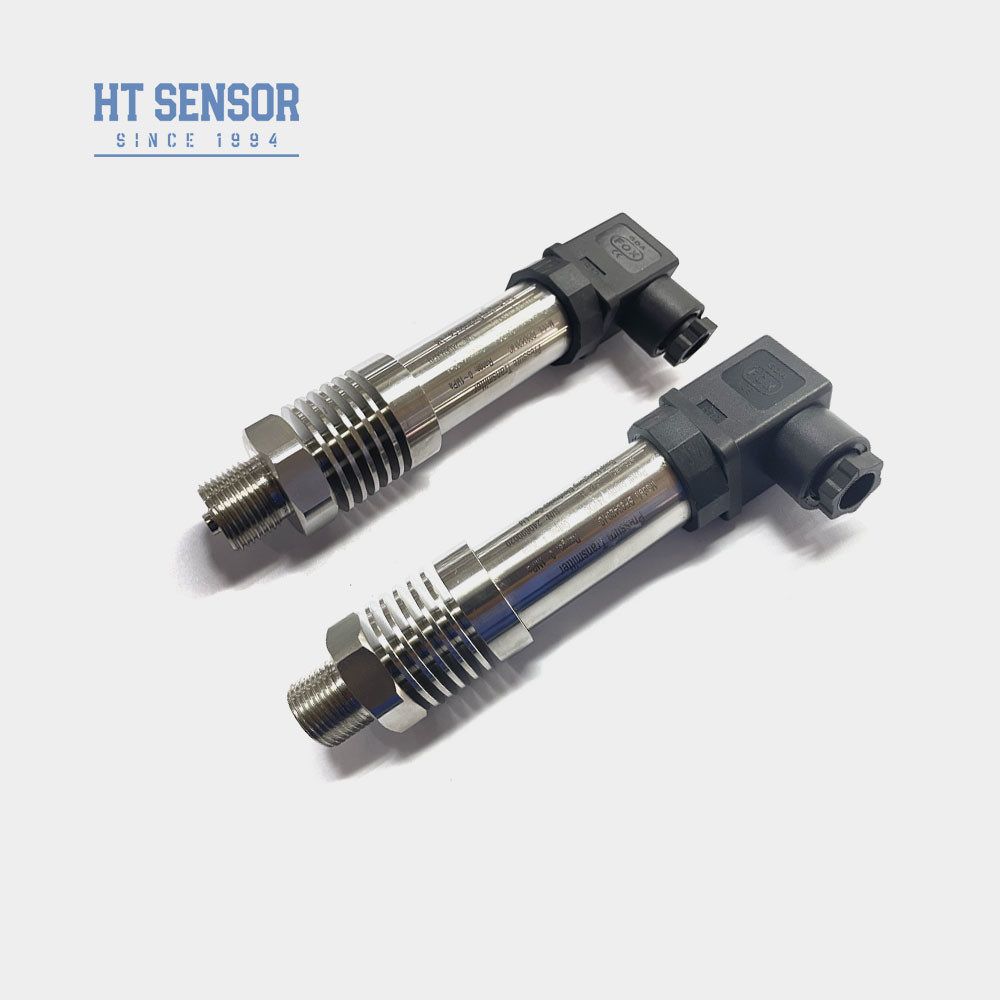

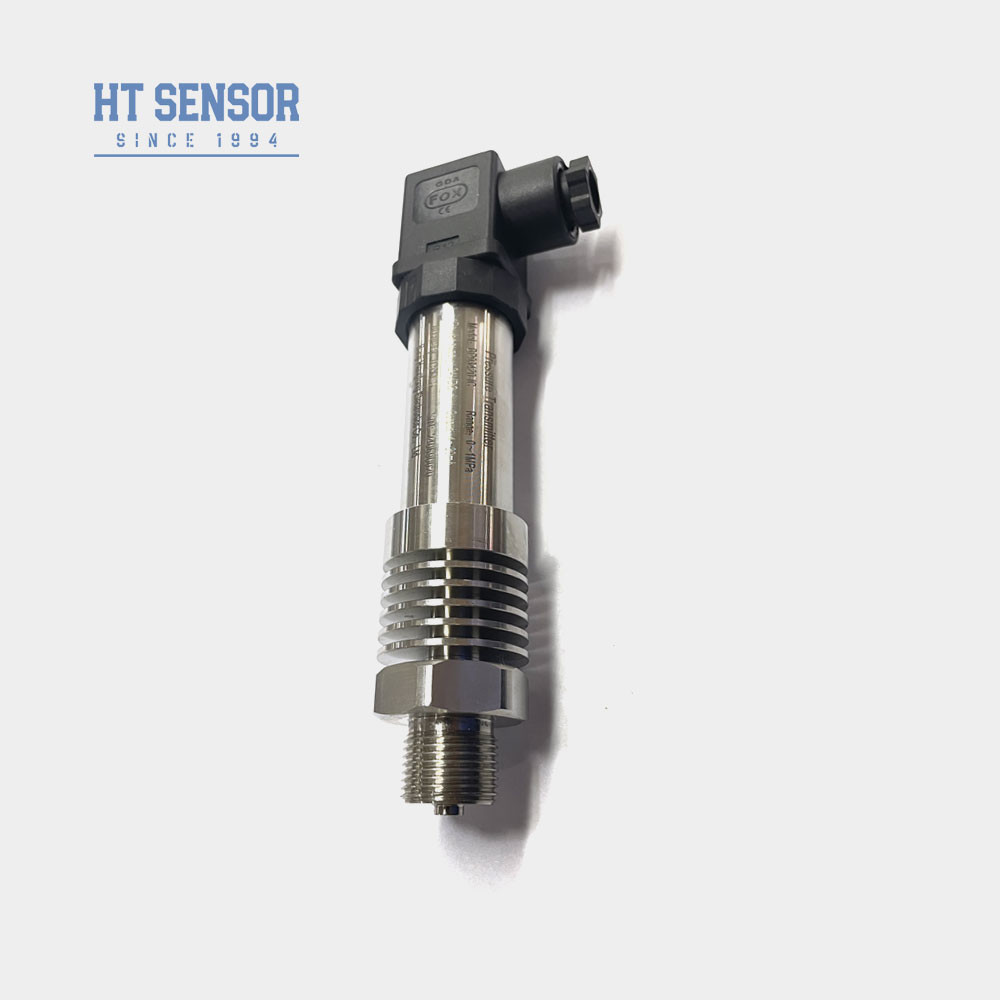

Sensor de Transmissor de Pressão Inteligente 4-20mA Transmissor de Pressão de Difusão de Silício com RS485
Product Details
| Modelo no.: | BPZ93420-IB | Poder: | 12-36VDC (24VDC) |
|---|---|---|---|
| Saída: | RS485/ 4-20mA | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
| Material de moradia: | 316L. ou 304SS | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Marca registrada: | Sensor HT | Meio de medição: | Ar líquido. |
| Grau de precisão: | 00,5%, 0,25% | Faixa de pressão: | - 100kpa~0kpa~5kpa... 100MPa |
| Destacar |
Transmissor de pressão inteligente de silício de difusão,Transmissor de pressão inteligente RS485,Transmissor de pressão inteligente de 4-20mA |
||
Product Description
Sensor de Transmissor de Pressão Inteligente 4-20mA Transmissor de Pressão de Difusão de Silício com RS485
BZP93420IB Sensor de transmissor de pressão inteligente
Introdução de um sensor inteligente de transmissão de pressão:
BPZ93420-IB Sensor de transmissor de pressão inteligente adota núcleo de silício difuso de alta precisão e alta estabilidade como o chip do sensor de pressão do transmissor, tecnologia avançada de chip,com um circuito integrado de amplificador de alta precisão e alta estabilidade com zero, compensação de escala completa, compensação de temperatura, a pressão do meio medido é convertida em sinal de comunicação padrão RS485.com alta precisãoTodos os produtos são submetidos a testes de choque de fadiga,Ensaios de envelhecimento em ciclo de alta e baixa temperatura e processos de compensação de temperatura digital de precisão.
Sensor de alta qualidade, circuito de amplificador de precisão, processo de produção rigoroso, equipamento perfeito de inspeção e teste de envelhecimento, para garantir excelente qualidade do produto.O produto é amplamente utilizado em sistemas de controlo hidráulico e pneumático■ Petroquímica, protecção do ambiente, compressão de ar; inspecção de funcionamento de centrais eléctricas, sistema de travagem de locomotivas; unidade termoelétrica; indústria leve, metalurgia mecânica;Automatização de edifícios, sistema de abastecimento de água a pressão constante; outros sistemas de automação e inspecção; inspecção e controlo dos processos industriais.
Características do produtode um sensor inteligente de transmissor de pressão:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Design compacto e leve
3.Alta precisão, toda estrutura de aço inoxidável.
4.Pode adicionar LED ou LCD cabeça de relógio, exibição no local
Aplicaçõesde um sensor inteligente de transmissor de pressão:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenho do sensor inteligente de transmissor de pressão | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20mA ((+HART) | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| RS485 | 12 ~ 30VDC | 4 fios |
| Tipos de encomenda do sensor do transmissor de pressão |
1. Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de exibição digital.
3Quando se encomenda com cabeça de transdutor de display LCD ou LED, a potência do transmissor não deve ser inferior a 20 VDC.
4Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estão ligados à terra de forma fiável..
5A gama de temperaturas de funcionamento nominal do anel O de borracha de flúor é de -20°C a 250°C. Quando a temperatura de funcionamento do produto for inferior a -20°C, deve ser selecionado o anel de vedação do tipo EPDM O.
6O comprimento padrão do cabo é de 1,5 m e há três tipos de materiais para escolher.Se precisar de um material de cabo diferente, por favor, especifique no formulário de encomenda.
7Em caso de forte vibração, força de impacto instantâneo, forte interferência eletromagnética ou de radiofrequência e outros requisitos especiais, informe a nossa empresa e indique na ordem.
| Guia de encomenda do sensor do transmissor de pressão | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
