Indústria de alimentos e bebidas Sensor de pressão de silício de alta temperatura HT-IQT
Product Details
| Modelo no.: | HT-IQT | Faixa: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Tipo de fiação: | Pins Kovar de quatro fios ou revestidos de ouro | Meio de medição: | Gás líquido e assim por diante |
| Fornecer: | 1.5mA | Dia: | 50.4 mm |
| Temperatura: | -30 ~ 125 | Saída: | sinal do milivolt |
| Código HS: | 9026209090 | Tipo de sinal de saída: | Tipo analógico |
| Material: | aço inoxidável | Personalização: | Pedido personalizado |
| Destacar |
Sensor de pressão de silício de alta temperatura,sensor de pressão de silício HT-IQT |
||
Product Description

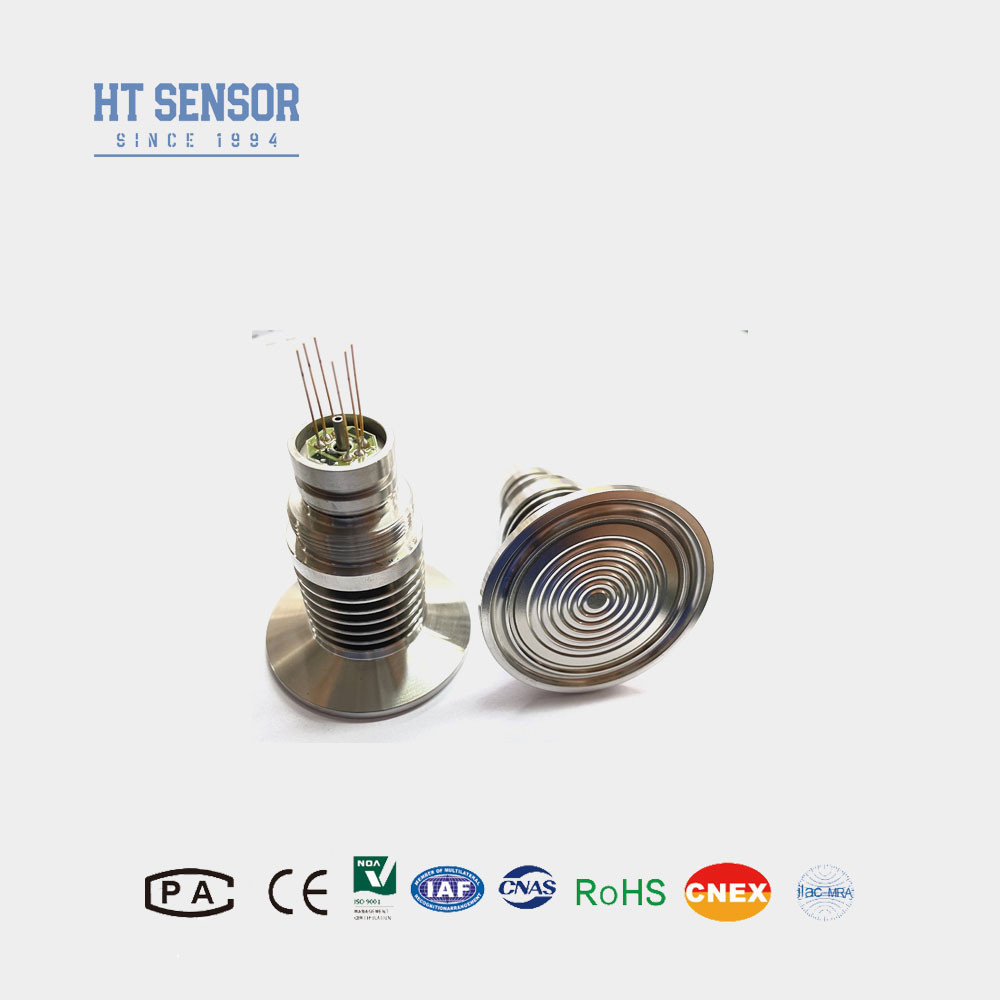

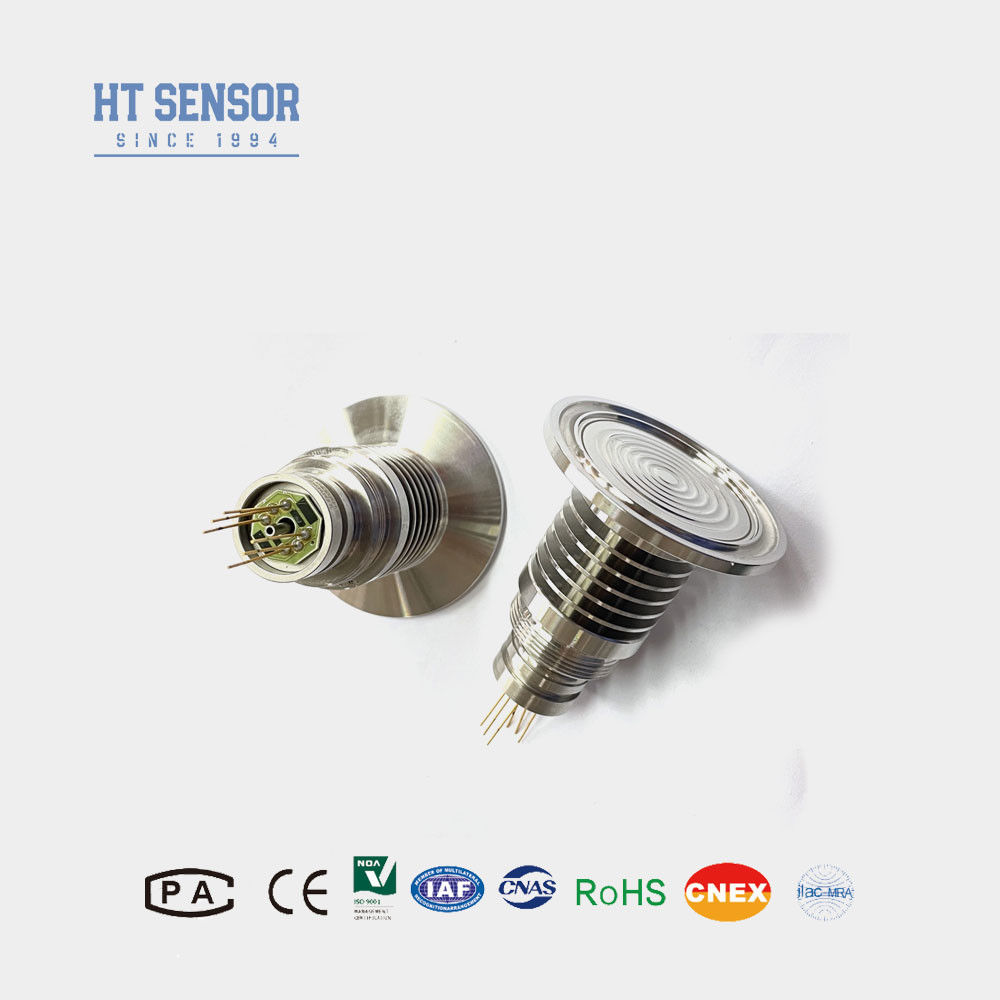

HT-IQT Sensor de pressão de silício de alta temperatura para a indústria de alimentos e bebidas
Sensor de pressão piiezoresistivo de silício HT-IQT
Introdução do sensor de pressão de silício:
O HT-IQT é um sensor de pressão de diafragma com um chip de silício de difusão de alta temperatura altamente estável.A pressão é transferida para o chip sensível através do diafragma de aço inoxidável e o óleo de silicone de vedação, e a ponte de resistência do chip muda, resultando em uma mudança na tensão, e a tensão muda para o nível de milivolts.fácil de limpar não produzirá cristalização na extremidade do fio, fácil de limpar, instalação simples, alta fiabilidade. Adequado para alimentos, saúde e outras indústrias.
Características do produtocom um diâmetro superior a 50 mm,:
- Tecnologia avançada e embalagens de acero inoxidável 316L
- Compensação da temperatura e correcção do ponto zero através de uma película espessa
- circuitoExcelente fiabilidade, repetibilidade e estabilidade
- Apto para medição da pressão de gases e líquidos não corrosivos com 316Lcompatibilidade com o aço inoxidável
- Indústria alimentar e de bebidas
- Indústria farmacêutica
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada: 2,5 KΩ~6 KΩ
- Impedância de saída: 2,5 KΩ~6 KΩ
- Conexão elétrica: pinos de Kovar banhados em ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | |||||
| Faixa de medição | Diâmetro ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500 KPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 220 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | |||||
| Esboço Construção | |
| Dimensão |
|
| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de encomenda |
2. Durante o processo de montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danificar a placa de compensação.
3Se o suporte em estudo for incompatível com o diafragma central e o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar deformações ou perfurações do diafragma e danos ao núcleo.
5Manter a porta de pressão do núcleo do medidor aberta à atmosfera para evitar que a água, o vapor de água ou os meios corrosivos entrem na câmara de pressão negativa do núcleo do medidor.
6Se algum pin mudar, consulte o rótulo no fio principal.
