BPHT24 Sensor de pressão do diafragma de descarga Transmissor para aplicações higiênicas Sensor de nível
Product Details
| Modelo NÃO.: | BPHT24 | Faixa: | 0-10kpa~035mpa |
|---|---|---|---|
| Poder: | 24VDC | Saída: | 4-20mA e assim por diante |
| Conectar: | M20*1.5 G1/2 ou 1/2NPT | Tipo: | Sensor nivelado do transmissor de pressão do diafragma |
| Meio de medição: | líquido, cola para bebidas, etc. | Grau de precisão: | 0.25% FS 0,5% FS |
| Material: | Aço inoxidável | Personalização: | OEM |
| Destacar |
flush diaphragm pressure sensor transmitter,hygienic pressure sensor transmitter,BPHT24 flush diaphragm sensor |
||
Product Description

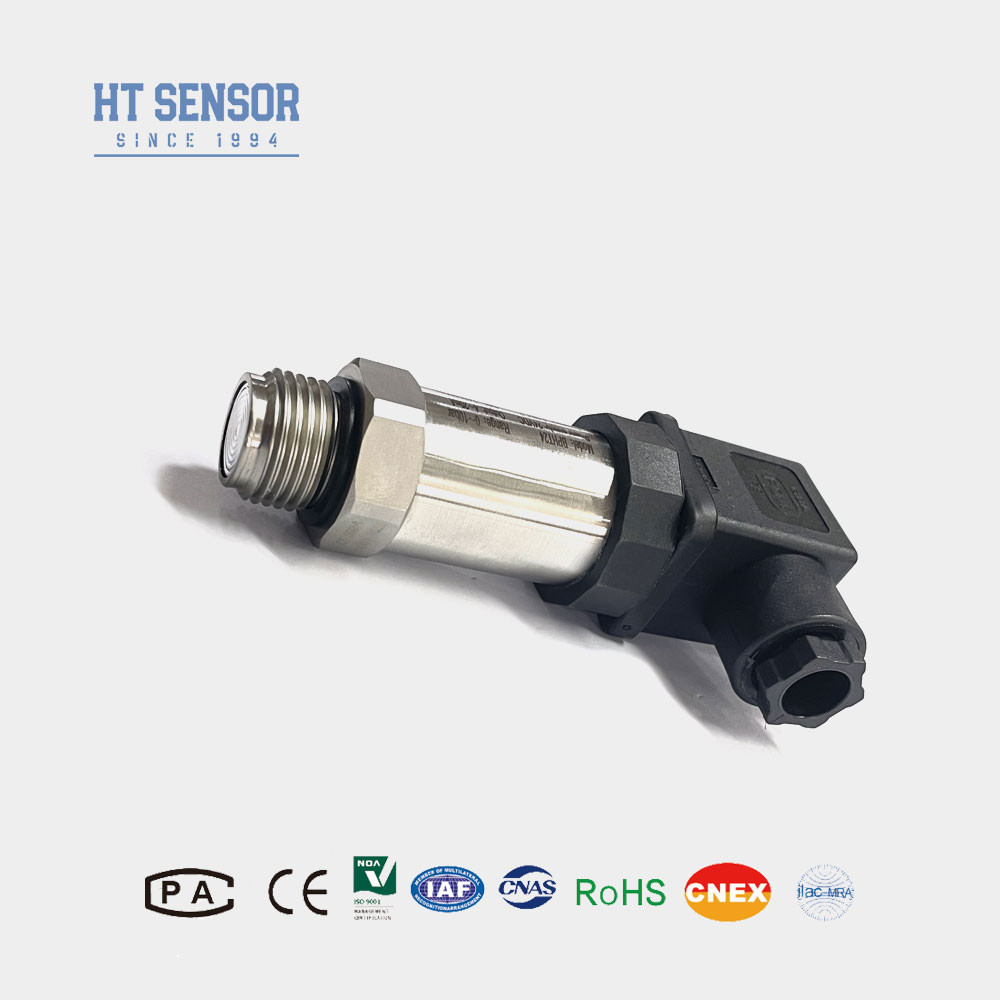

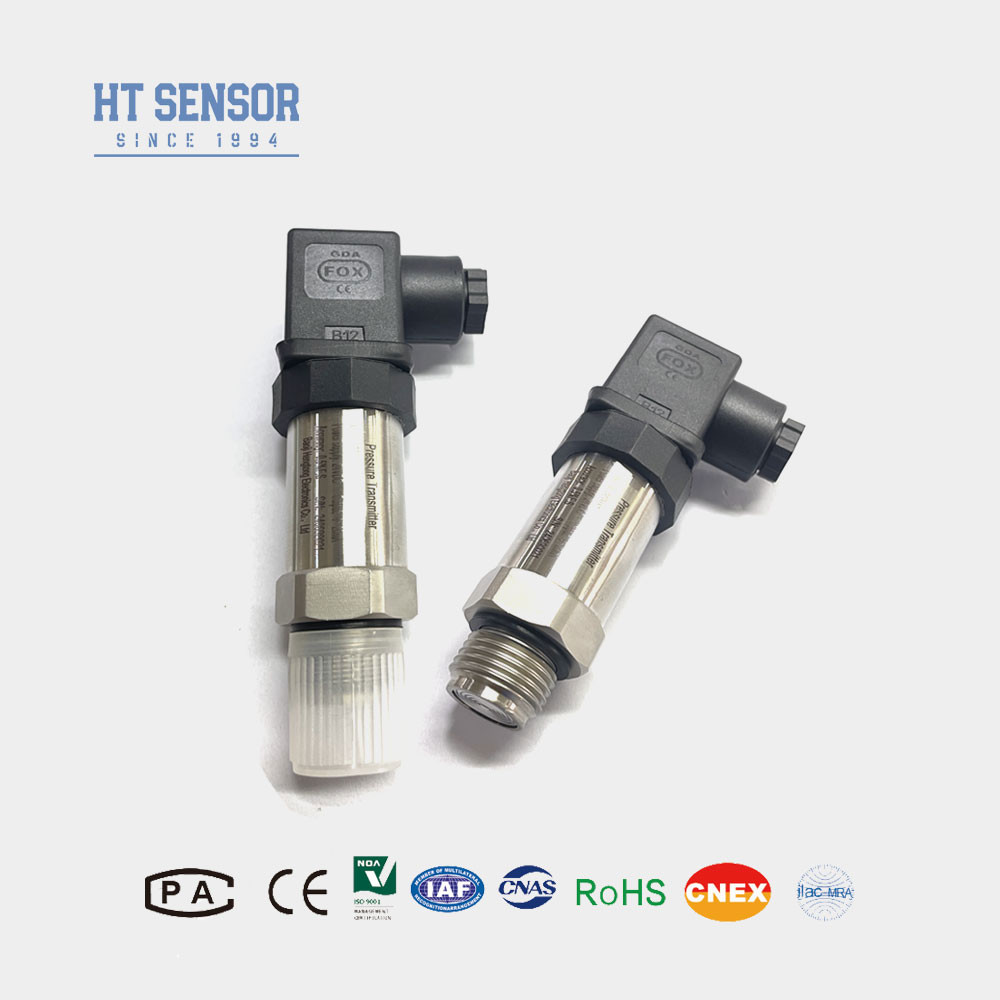

BPHT24 Transmissor de sensores de pressão do diafragma para aplicações higiênicas
BPHT24Sensor de pressão do diafragma
Introdução de um transmissor de pressão de diafragma:
Transmissor de sensor de pressão de diafragma de descarga BPHT24 Princípio de medição e características de desempenho: O transmissor de pressão de diafragma plano é constituído por um tensor e por uma extremidade frontal de silício difuso.O medidor de tensão diafragma plana de medição da extremidade adota um diafragma de lavagem forte especialmente tratados. As partículas duras no meio de medição não danificarão o diafragma de descarga isolado. Tem uma estrutura compacta, resistência à corrosão, resistência a vibrações, resistência ao impacto de partículas,e ampla gama de compensação de temperatura.
Características do produtode um transmissor de sensor de pressão de diafragma:
1Várias opções de interface de pressão.
2Concebido para aplicações higiénicas para evitar a escalação média.
3Alta precisão com uma estrutura totalmente de aço inoxidável.
4Fácil de limpar.
Aplicaçõesde um transmissor de sensor de pressão de diafragma:
1Adequado para a medição de gases e líquidos não corrosivos com 316L.
2Ideal para protecção do ambiente e indústrias químicas.
3. Utilizado nas indústrias marítima e aeronáutica.
4. Bem adaptado para utilização nas indústrias médica, biofarmacêutica e de higiene alimentar.
| Parâmetros de desempenhode um transmissor de sensor de pressão de diafragma | |
| Faixa de medição | 0~35Kpa...~20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Guia de encomendasde um transmissor de sensor de pressão de diafragma | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| T | Transmissor de pressão resistente a alta temperatura | |||||||
| Faixa de medição | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro. | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outro. | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outro. | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
Q1: São É uma empresa de fabricação?
A1:Somos fabricantes com mais de 29 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Basta deixar-nos uma mensagem ou clicar no Serviço Online.
