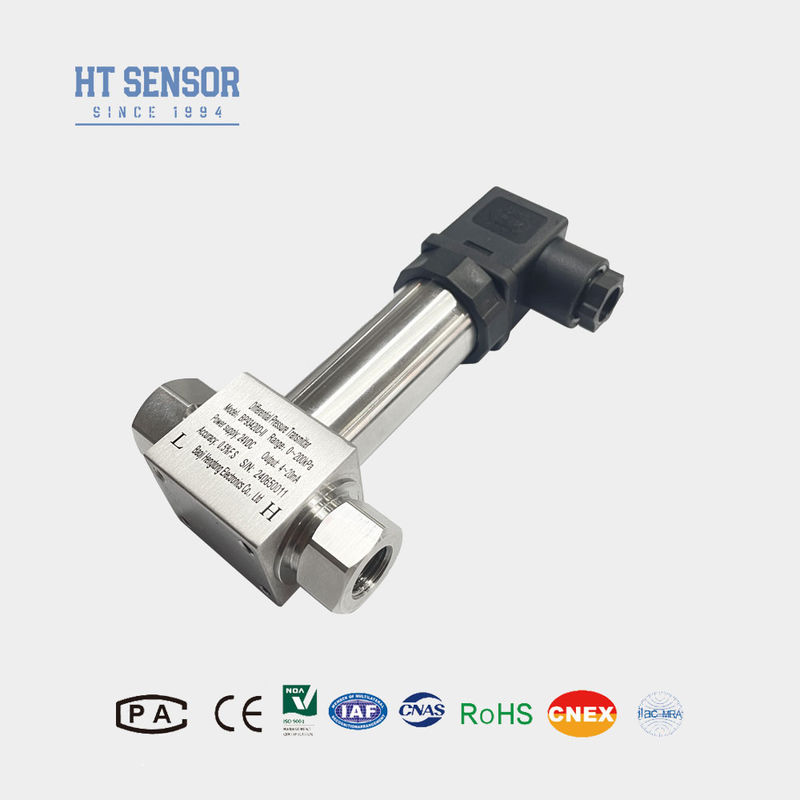

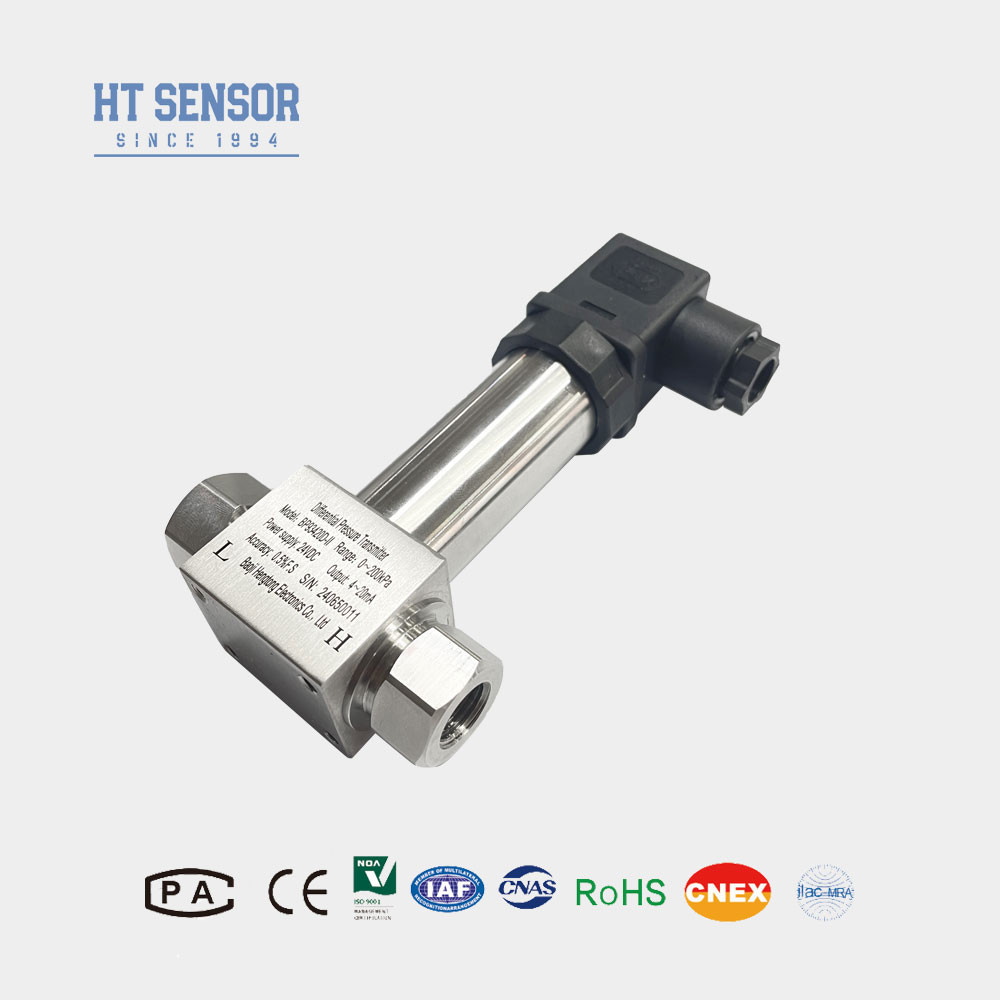

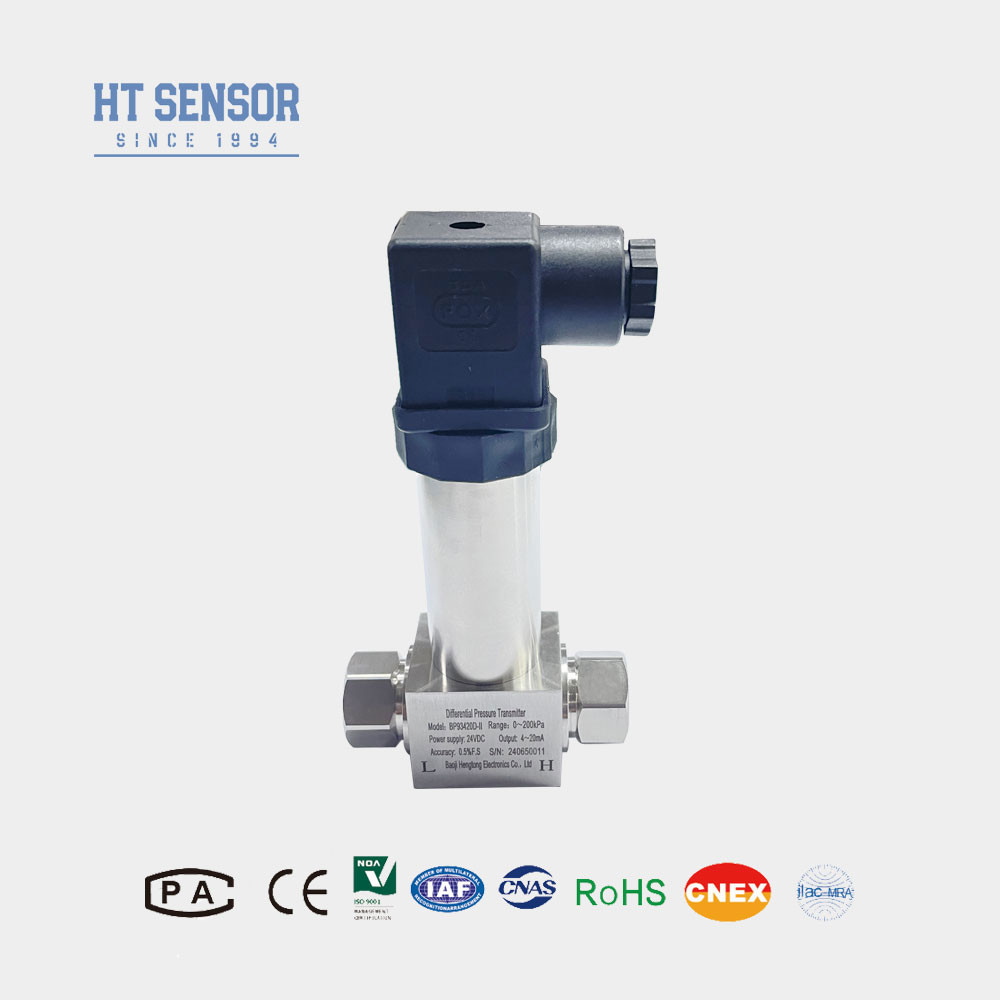

Transmissor de pressão diferencial BP93420DII para medição de gasodutos e tubulações de líquidos
BP93420DIIDdiferencialPressouroTransmissor
Introdução do transmissor de pressão diferencial:
O transmissor de pressão diferencial BP93420DII usa um sensor piezoresistivo de silício difuso.,e amplificar o sinal padrão exigido pelo cliente e aumentar a exibição de campo.É amplamente utilizado na medição da diferença de pressão de vários gases e líquidos em tubulações no petróleoIndústrias químicas, eléctricas, hidrológicas e outras.
Características do produtode um transmissor de pressão diferencial:
1O transdutor adota um projeto de estrutura de aço inoxidável, estrutura compacta, instalação conveniente.
2. Após uma compensação de temperatura rigorosa e rastreamento de envelhecimento, para garantir um desempenho estável e confiável.
3A interface elétrica pode ser externa ou directamente ligada.
| Parâmetros de desempenhode um transmissor de pressão diferencial: |
| Faixa de medição |
0-10KPa......~2MPa |
| Tipo de pressão |
Pressão diferencial |
| Sobrecarga de lado único |
≤ 3 vezes do intervalo nominal |
| Pressão estática |
Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25°C |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade |
±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese |
±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo |
± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero |
± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Desvio de temperatura do comprimento |
± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura de compensação |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura de funcionamento |
-30°C a 80°C |
| Temperatura de armazenamento |
-40°C a 100°C |
| Vibração |
10g,55Hz 2kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Segurança intrínseca e resistência à explosão |
| Classificação de protecção |
IP65 |
| Peso |
~ 0,45 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ′ 20 mA |
12 ̊30VDC |
2/3/4 de fio |
| 010/20mA |
3 fios
|
| 0/1 ¢ 5V |
| 0.5·4.5V |
5VDC |
| Guia de encomendasde um transmissor de pressão diferencial: |
| BP93420XX |
Transmissor de pressão |
| |
Código |
Esboço Construção |
| DII |
Transmissor de pressão diferencial |
| |
Faixa de medição |
0-10KPa......~2MPa |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ¢ 20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ′10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20 × 1,5 Homem |
| J2 |
G1/2 Homem |
| J3 |
G1/4 Homem |
| J4 |
1/2 NPT Homem |
| J5 |
Outros |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Saída de cabo selado |
| B4 |
Outros |
| |
Código |
Tipo de pressão |
| D |
Pressão diferencial |
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Os nossos transmissores de sensores de pressão são caracterizados por alta precisão, durabilidade e excelente desempenho, com a opção de personalização.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos para satisfazer necessidades específicas através dos nossos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico têm a capacidade de produzir até 30.000 sensores de pressão por mês, garantindo que podemos cumprir pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para uma produção suave e agendamento de entrega.
4Q: Qual é o período de entrega típico?
R: Os modelos padrão normalmente têm um período de entrega de 5~8 dias úteis, enquanto os produtos personalizados podem variar.
5Q: Qual é o preço dos produtos?
A: Oferecemos preços competitivos com descontos disponíveis para encomendas em massa ou parcerias de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Os nossos produtos vêm com uma garantia de 24 meses a partir da data de envio, e o nosso serviço pós-venda garante respostas rápidas dentro de 24 horas, juntamente com suporte de instrução remota através da rede de PC.
