BH93420-I 4-20mA 0,5-4,5V Transmissor de nível para medir o nível de água e óleo

BH93420-ITransmissor de nível de líquido submersível

IntroduçãoTransmissor de nível de líquido submersível:

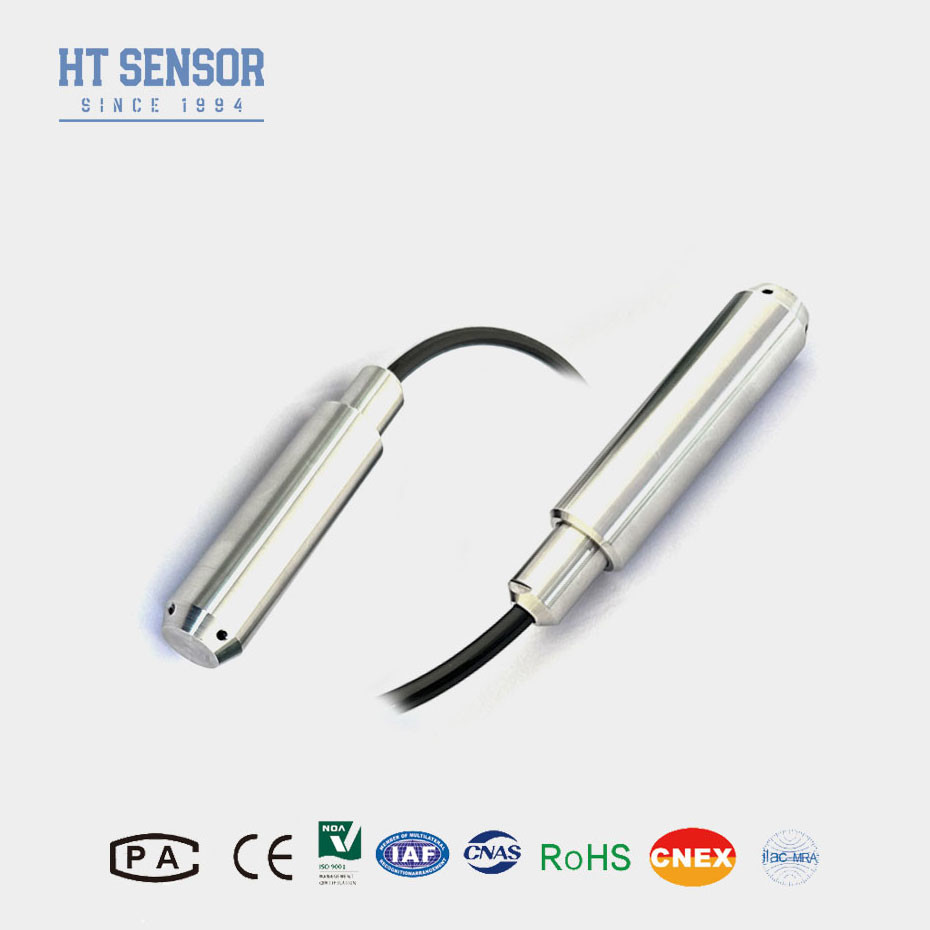

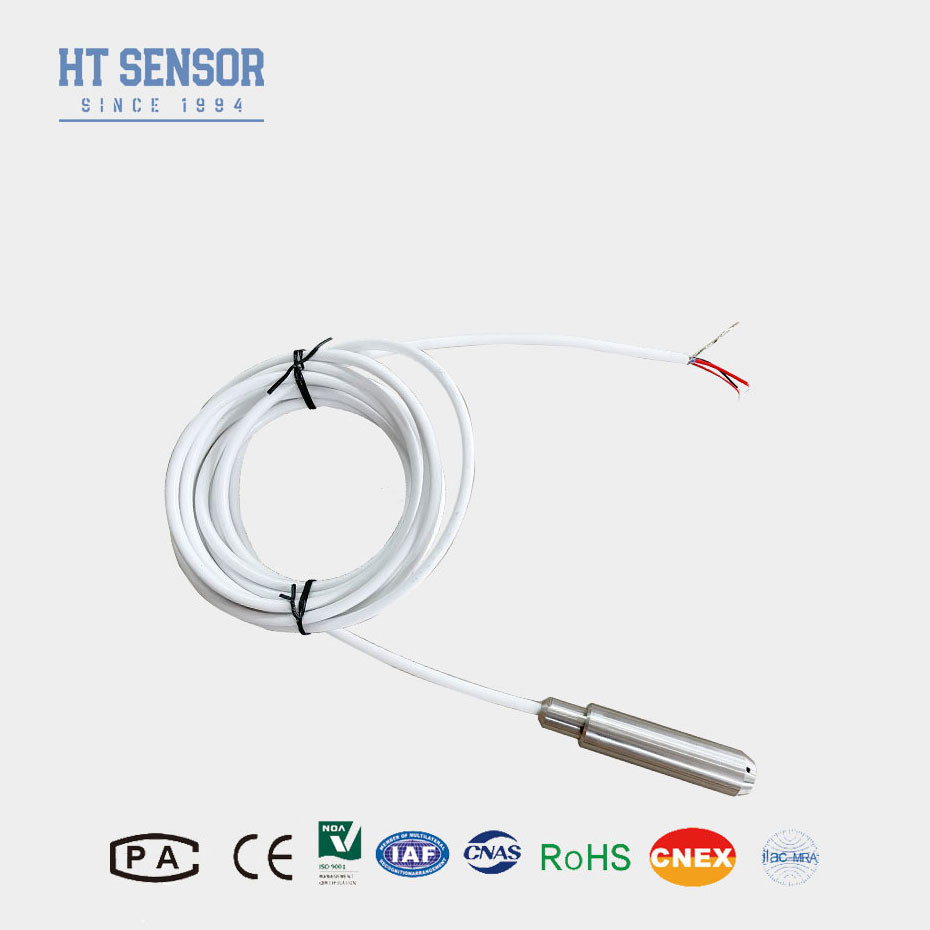

BH93420-ITransmissor de nível de água líquida submersívelqueUSE diâmetro pequeno de 19 mm.Adota como elemento de medição um sensor de pressão de silício difuso de alto desempenho.para transferir o indicador ou a pressão absoluta do meio de medição para o sinal de tensão ou corrente padrão.

LO transmissor de nível é um dispositivo usado para medir o nível de material líquido ou sólido dentro de um recipiente ou sistema.,permitir um controlo e um controlo precisos dos níveis de matérias em várias aplicações industriais, como as instalações de tratamento de águas, o processamento químico, a produção de alimentos e bebidas,e indústrias de petróleo e gás.

Características do produto:
1. Casca completa de aço inoxidável, adequada para vários ambientes de ensaio
2Medição de sonda de imersão, fácil instalação
3Opções de sinal de saída diversas
4ExiaIICT6, CE
5Alta taxa de protecção: IP68
6Cabos de PE ou PU
Aplicações:

1Automatização industrial: garantir um controlo preciso da pressão nos processos de fabrico.
2- Aeroespacial: Manutenção de medições precisas de pressão em condições de temperatura variáveis.
3Automóveis: Monitorização e controlo da pressão nos motores e sistemas de travagem.
4Dispositivos médicos: fornecer leituras de pressão fiáveis em equipamentos de cuidados intensivos.
5- Monitoramento ambiental: medições precisas da pressão em estações meteorológicas e estudos ambientais.

Parâmetros de desempenho:
Faixa de medição	0~10m...400mH2O
Sobrecarga	≤ 2 X de faixa nominal
Precisão @ 25oC	± 0,25% (tipo) ± 0,5% (máximo)
Repetitividade	±0,03% (tipo) ±0,05%FS (máximo)
Histerese	±0,03% (tipo) ±0,05%FS (máximo)
Estabilidade a longo prazo	± 0,2% F.S/ano (máximo)
Desvio da temperatura do ponto zero	±1,5% F.S. (tipo) ±2% F.S. (máximo)
Desvio de temperatura em escala completa	±1,5%F.Sr ((Typ.) ± 2% F.S. (máximo)
Temperatura de compensação	0-50oC (0-1m. 0-2m) ); 0-70oC
Temperatura de funcionamento	-20°C a 80°C
Temperatura de armazenamento	-30°C a 100°C
Vibração	10 g,55 Hz ~ 2 kHz
Material de habitação	1Cr18Ni9Ti
Material do diafragma	316L aço inoxidável
Resistência ao isolamento	>= 100MΩ@100VDC
Classificação à prova de explosão	ExiaIICT6
Classificação de protecção	IP67, IP68
Selo O-Ring	Fibras de polietileno
Peso	~ 0,3 kg (sem cabo)
Material do cabo	Polietileno, poliuretano

Sinais de saída	Tensão de alimentação	Tipo de saída
4 ~ 20 mA	12 ~ 30VDC	2/3/4 de fio
0~10/20mA		3 Fios
0/1 ~ 5V
0/1 ~ 10V
0.5~4.5V	5VDC
Protocolo de comunicação RS485	3.6 ~ 30V / bateria	4 Fios





Dicas de encomenda:



1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.



Ordem Guia:
BH93420	Código	Esboço Construção
	Eu...	Transmissor de pressão
		Faixa de medição	0~10m... 400m
			Código	Fornecimento de energia
			D1	24VDC
			D2	5VDC
			D3	Outros
				Código	Sinais de saída
				S1	4 ~ 20mADC	S5	0~20mADC
				S2	1 ~ 5VDC	S6	0~10VDC
				S3	0~5VDC	S7	0.5~4.5VDC
				S4	0~10mADC	S8	RS485
					Código	Tipo de pressão
					G	Pressão de medição
					A	Pressão absoluta
					S	Pressão de referência selada
						Código	Materiais
						01	304 aço inoxidável
						02	316L aço inoxidável
							Código	Material do cabo
							C1	PE
							C2	PU

Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
