Transmissor de Pressão Industrial com Flange para Alta Temperatura com Display para Controle de Processos Industriais Sensor de Pressão
Product Details
| Modelo NÃO.: | BP93420-IIIF | Fonte de energia: | 12-32VDC (24VDC) |
|---|---|---|---|
| ouptut: | 4-20mA | Tipo de pressão: | Pressão de medição, absoluta, selada. |
| Faixa: | 0-35kpa~20Mpa | Tipo de estrutura: | Transmissor de sensores de diafragma |
| Meio de medição: | temperatura elevada Líquido ou ar | Grau de precisão: | 0,5% |
| Plano: | DN25 DN50 e assim por diante | Personalização: | Sim |
| Destacar |
Transmissor de pressão industrial com ecrã,Transmissor de pressão de flange de alta temperatura,Transmissor de pressão de controlo de processos industriais |
||
Product Description

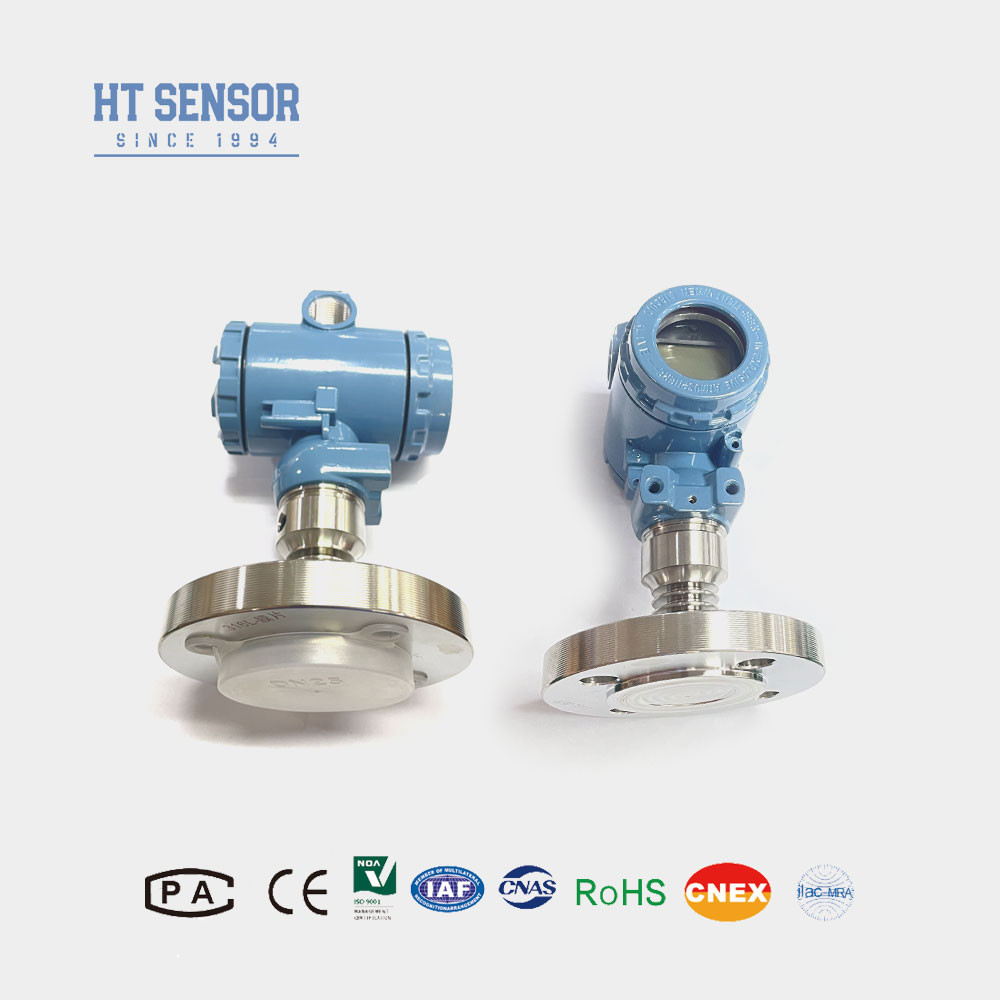

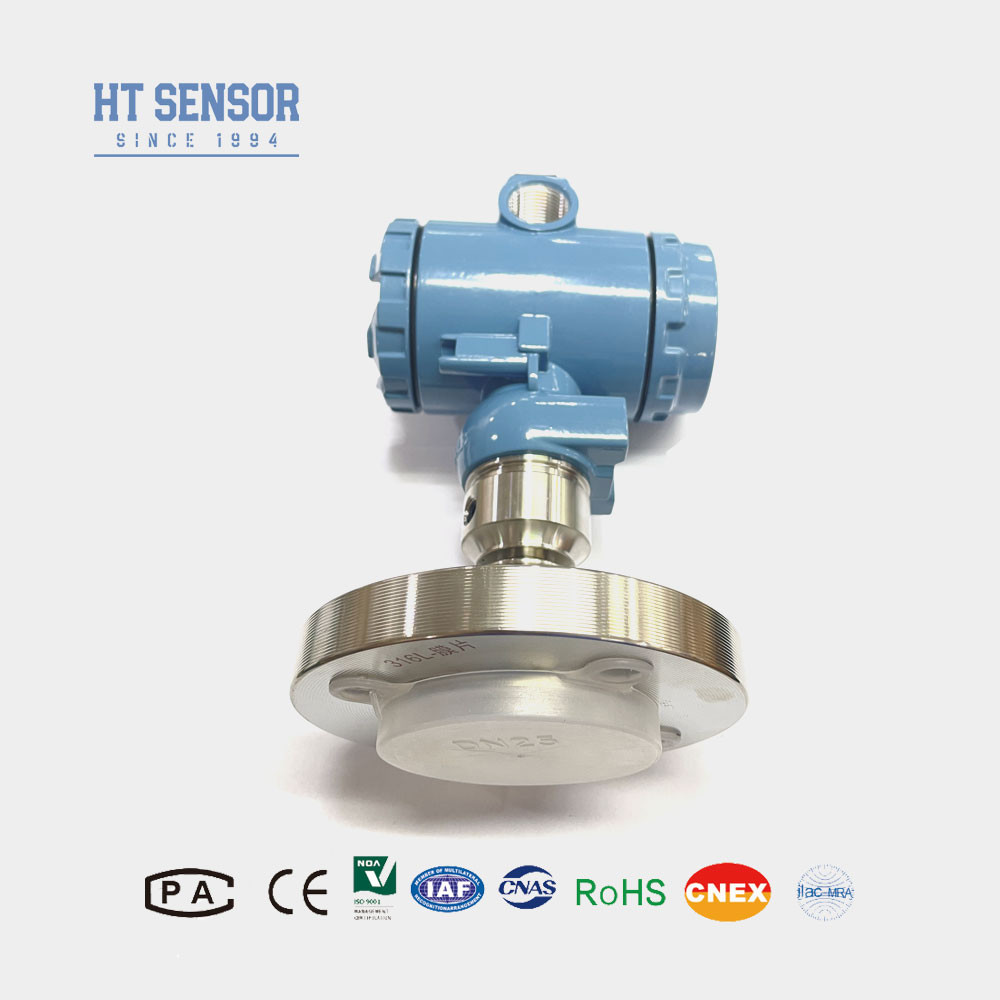

Transmissor de pressão industrial de flange de alta temperatura com ecrã para controlo de processos industriais
BP93420-IIIFTransmissor de pressão
IntroduçãoSensor de pressão industrial Transmissor:
O transmissor de pressão de alta temperatura BP93420-IIIF utiliza o núcleo preenchido com óleo da série HT de filme de silício resistivo como elemento de medição do sinal.A sua ligação de processo apresenta a solda directa de um diafragma de isolamento 316L e flange correspondenteO dissipador de calor personalizado foi concebido para se adaptar a ambientes de alta temperatura.o circuito de processamento de sinal converte o sinal do sensor num sinal de saída padrão (4-20mA).
| Parâmetros de desempenho doSensor de pressão industrial Transmissor | |
| Faixa de medição | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70°C ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -40°C a 120°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 4 kg |
Características do produtoTransmissor de sensor de pressão industrial:
- 1. Largo intervalo de medição personalizado, uma variedade de opções de interface de pressão
2. Uma variedade de opções de sinal de saída
3Botão ajustável zero e escala completa
4. Alta precisão, conexão de processos assépticos múltiplos
Aplicações deTransmissor de sensor de pressão industrial:
- Adequado para a medição de gases e líquidos não corrosivos de 316L.
- Utilizado para processamento asséptico em indústrias médicas, biofarmacêuticas, de higiene alimentar e outras.
- É utilizado nas indústrias de papel e químicas, bem como nos níveis de esgoto e bebidas.
| Signalização de saída ofTransmissor de sensor de pressão industrial | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V |
| Dicas de encomendafTransmissor de pressão industrial |
- 1Verificação da compatibilidade: ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
- 2.O diafragma é um componente importante, não danifique a deformação do diafragma.
- 3Protecção contra raios: Para assegurar um funcionamento fiável do produto, recomenda-se que instale dispositivos de protecção contra raios no local e que assegure que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
- 4. Opções de cabo: O comprimento de cabo padrão é zero e há três materiais de cabo para escolher. O material do cabo pode ser polietileno, a menos que indicado de outra forma.Se for necessário um material de cabo diferente, por favor, especifique no formulário de encomenda.
- 5Requisitos especiais: Em caso de vibração forte, força de impacto instantânea, interferência eletromagnética ou RF forte e outros requisitos especiais, informar e indicar na ordem.
| Guia de encomendasSensor de pressão industrial Transmissor | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro. | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outro. | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outro. | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
