Transmissor de pressão de flange de alta temperatura com sensor de pressão para aplicações industriais
Product Details
| Modelo NÃO.: | BP93420-IIIF | Fonte de energia: | 24VDC (12-32VDC) |
|---|---|---|---|
| ouptut: | 4-20mA RS485 | Tipo de pressão: | Pressão de medição, absoluta, selada. |
| Faixa: | 0-35kpa~20Mpa | Tipo de estrutura: | Transmissor de diafragma de descarga |
| Meio de medição: | temperatura elevada Líquido ou ar | Grau de precisão: | 0,5% |
| Plano: | DN25 DN50 e assim por diante | Personalização: | Sim |
| Destacar |
Transmissor de pressão com ecrã,Transmissor de pressão de flange de alta temperatura,Aplicações industriais Transmissor de pressão de flange |
||
Product Description

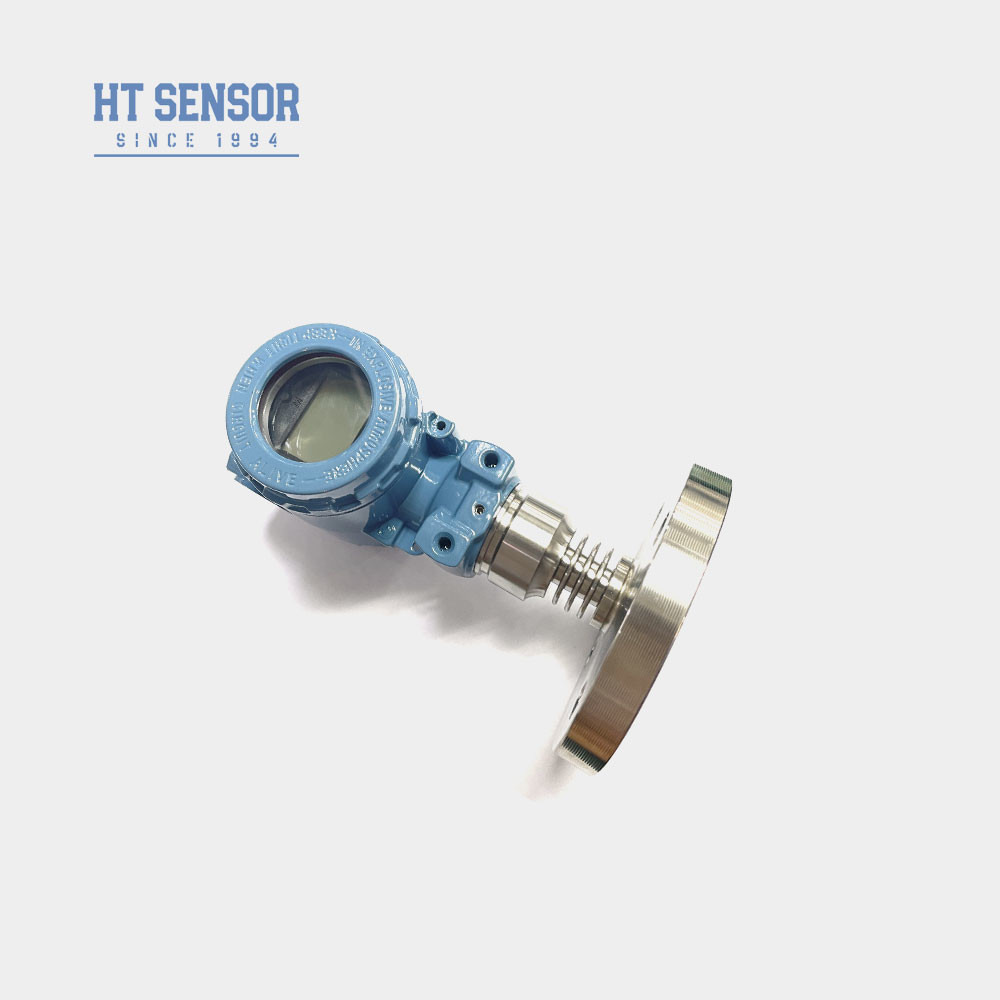

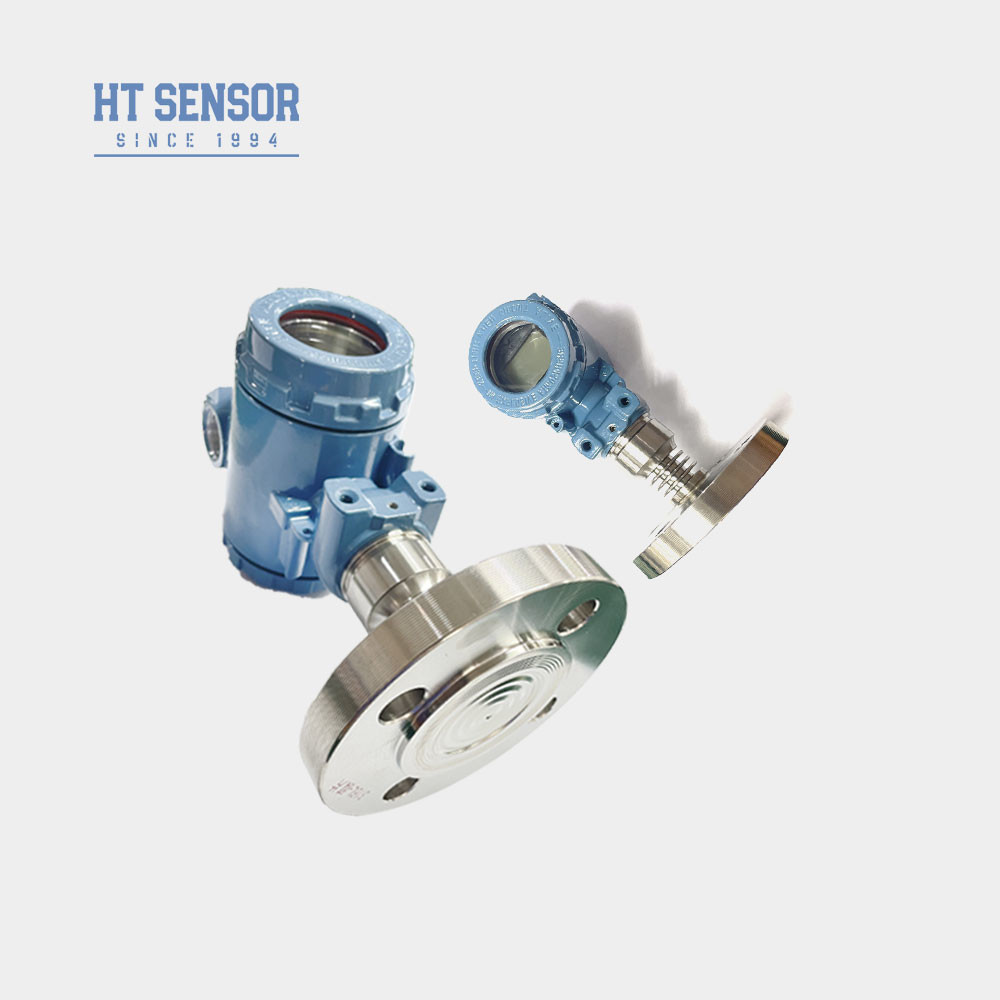

Transmissor de Pressão de Flange de Alta Temperatura com Display para Aplicações Industriais
BP93420-IIIF Transmissor de Pressão
Introdução de Transmissor de sensor de pressão industrial:
O transmissor de pressão de alta temperatura BP93420-IIIF utiliza o núcleo preenchido com óleo de filme resistivo de silício da série HT como elemento de medição de sinal. Sua conexão de processo apresenta a soldagem direta de um diafragma de isolamento 316L e flange correspondente, garantindo uma medição precisa da pressão. O dissipador de calor personalizado é projetado para se adaptar a ambientes de alta temperatura. Dentro da carcaça de aço inoxidável, o circuito de processamento de sinal converte o sinal do sensor em um sinal de saída padrão (4-20mA).
| Parâmetros de Desempenho do Transmissor de sensor de pressão industrial | |
| Faixa de Medição | -100kPa…0kPa ～ 35kPa…20MPa |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25℃ | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade e Histerese | 0,02%F.S(Típ.) 0,05%F.S(Máx.) |
| Estabilidade a Longo Prazo | ±0,1%F.S/Ano(Típ.) ±0,2%F.S/Ano(Máx.) |
| Deriva de Temperatura do Ponto Zero | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Deriva de Temperatura em Escala Completa | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Resposta de Frequência | 2.4Khz |
| Temperatura de Compensação | 0-70℃(≤10mpa,personalizável) |
| Temperatura de Operação | -20℃~80℃ |
| Temperatura de Armazenamento | -40℃~120℃ |
| Vibração | 10g,55Hz ～ 2kHz |
| Material da Carcaça | 304,316L |
| Material do Diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VDC |
| Classificação de Proteção | IP65 |
| Vedação do Anel O | Borracha fluorada |
| Peso | ~4kg |
Características do Produto do Transmissor de Sensor de Pressão Industrial:
- 1. Faixa de medição ampla personalizada, uma variedade de opções de interface de pressão
2. Uma variedade de opções de sinal de saída
3. Zero e escala completa ajustáveis por botão
4. Alta precisão, conexão de processo asséptico múltiplo
Aplicações do Transmissor de Sensor de Pressão Industrial:
- Adequado para medição de gás e líquido não corrosivos 316L.
- Usado para processamento asséptico nas indústrias médica, biofarmacêutica, higiene alimentar e outras.
- É usado nas indústrias de papel e química, bem como em níveis de esgoto e bebidas.
| Sinal de Saída of Transmissor de Sensor de Pressão Industrial | Tensão de Alimentação | Tipo de Saída |
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios |
|
| 0/1~5V | ||
| 0/1~10V |
| Dicas de pedido of Transmissor de Pressão Industrial |
- 1. Verificação de compatibilidade: Ao selecionar o produto, certifique-se de que o meio testado seja compatível com a parte de contato do produto.
- 2. O diafragma é um componente importante, não danifique a deformação do diafragma.
- 3. Proteção contra raios: Para garantir a operação confiável do produto, é aconselhável instalar dispositivos de proteção contra raios no local e garantir que o produto e a fonte de alimentação estejam aterrados de forma confiável.
- 4. Opções de cabo: O comprimento padrão do cabo é zero e existem três materiais de cabo para escolher. O material do cabo pode ser polietileno, salvo indicação em contrário. Se for necessário um material de cabo diferente, especifique-o no formulário de pedido.
- 5. Requisitos especiais: Em caso de vibração forte, força de impacto instantânea, forte interferência eletromagnética ou de RF e outros requisitos especiais, informe e indique no pedido.
| Guia de Pedido do Transmissor de sensor de pressão industrial | ||||||||
| BP93420XX | Transmissor de Pressão | |||||||
| Código | Construção do Contorno | |||||||
| IB | Transmissor de Pressão Geral | IX | Transmissor de Pressão com Display | |||||
| IE | Transmissor de Pressão de Aviação Resistente a Choques | IIC/III | Transmissor de Pressão Geral/Display Industrial | |||||
| IF | Transmissor de Pressão à Prova de Umidade | IIE/IIIE | Transmissor de Pressão Geral/Display | |||||
| IN | Transmissor de Pressão Dedicado para Ar Condicionado | |||||||
| IC | Transmissor de Pressão de Alta Temperatura | |||||||
| IQ/IQT | Transmissor de Pressão de Diafragma Grande/Alta Temperatura | |||||||
| Faixa de Medição | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa ou MPa | X: Indica a Faixa de Medição Real | |||||||
| Código | Fonte de Alimentação | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro | |||||||
| Código | Sinal de Saída | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de Pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outro | |||||||
| Código | Conexão Elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Plugue PG7 | |||||||
| B3 | Saída de Cabo Selada | |||||||
| B4 | Caixa Industrial 2088 | |||||||
| B5 | Caixa Industrial 2088 com Display | |||||||
| B6 | Outro | |||||||
| Código | Tipo de Pressão | |||||||
| G | Pressão Manométrica | |||||||
| A | Pressão Absoluta | |||||||
| S | Pressão de Referência Selada | |||||||
FAQ :
1. P: Quais são as características dos seus transmissores de sensor de pressão?
R: Nossos transmissores de sensor de pressão são caracterizados por alta precisão, durabilidade e excelente desempenho, com a opção de personalização.
2. P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar produtos para atender às necessidades específicas por meio de nossos serviços OEM e ODM.
3. P: Qual é a sua capacidade de produção?
R: Nossas instalações de fabricação têm a capacidade de produzir até 30.000 transmissores de sensor de pressão por mês, garantindo que possamos atender a pedidos em larga escala. No entanto, é aconselhável entrar em contato com nossa equipe de vendas com antecedência para uma produção e agendamento de entrega sem problemas.
4. P: Qual é o período de entrega típico?
R: Os modelos padrão geralmente têm um período de entrega de 5 a 8 dias úteis, enquanto os produtos personalizados podem variar.
5. P: Como os produtos são precificados? Algum desconto?
R: Oferecemos preços competitivos com descontos disponíveis para pedidos em massa ou parcerias de longo prazo.
6. P: Qual é a garantia dos seus produtos? E serviço pós-venda?
R: Nossos produtos vêm com uma garantia de 24 meses a partir da data de envio, e nosso serviço pós-venda garante respostas rápidas em 24 horas, juntamente com suporte de instrução remota online
