Transmissor de sensores de pressão industriais de alto desempenho para vários transmissores de pressão
Product Details
| Modelo não.: | BP93420-IIIF | fonte de energia: | 24VDC |
|---|---|---|---|
| ouptut: | 4-20mA ou RS485 e assim por diante | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Faixa: | 0-35kpa~20Mpa | Tipo de estrutura: | Sensor de transmissor de diafragma |
| Meio de medição: | líquido de alta temperatura | Grau de precisão: | 0,5% |
| plano: | DN25-DN50 -DN100 e assim por diante | Personalização: | OEM |
| Destacar |
Sensor de pressão industrial de alto desempenho,Vários tipos de pressão Sensor de pressão industrial,Transmissor de sensor de pressão industrial |
||
Product Description
Transmissor de sensores de pressão industriais de alto desempenho para vários tipos de pressão

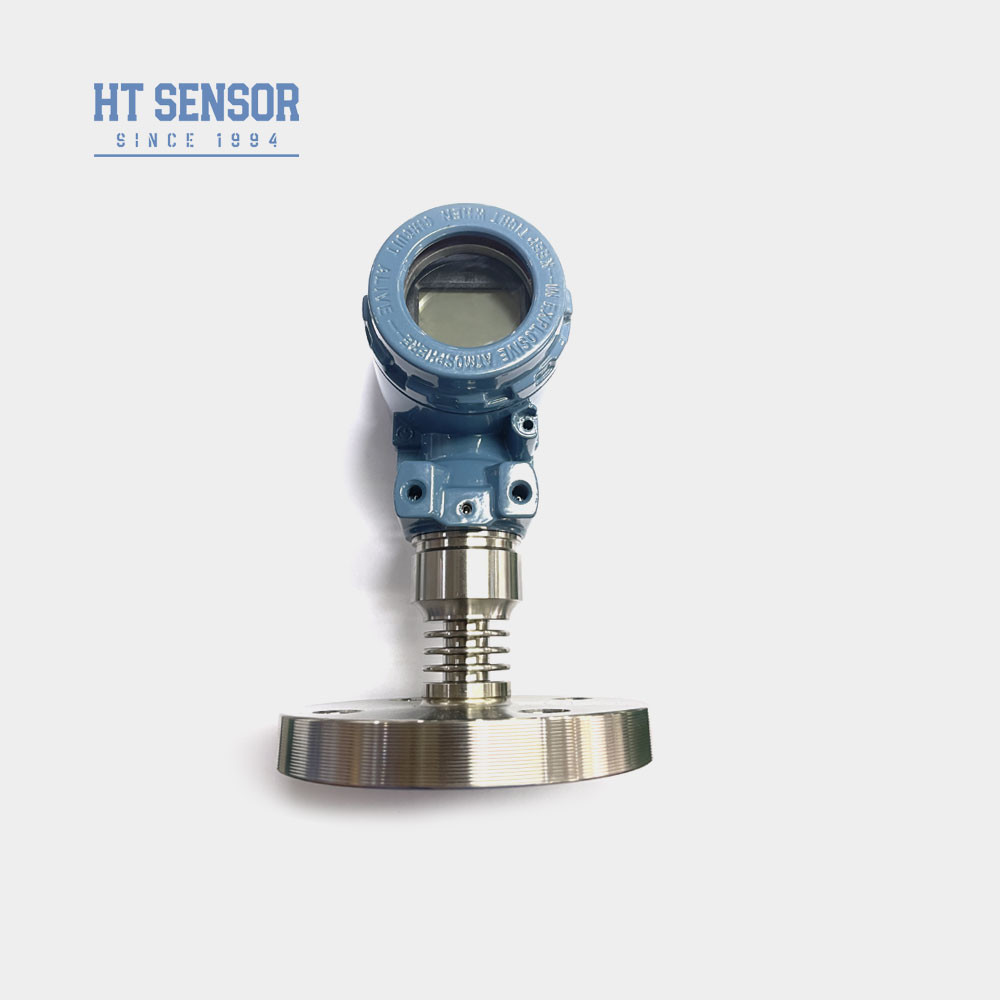

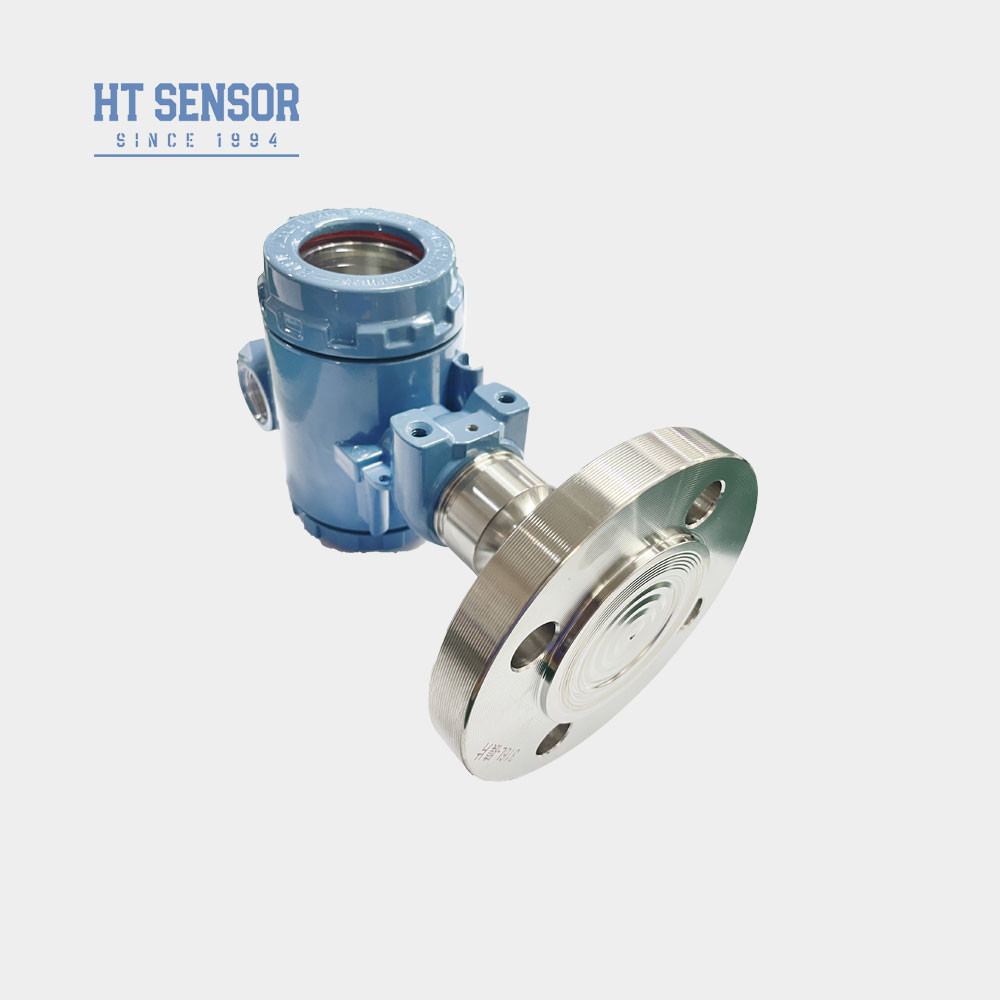

BP93420-IIIFTransmissor de pressão
IntroduçãoSensor de pressão industrial Transmissor:
O transmissor de pressão BP93420-III-F utiliza o núcleo preenchido com óleo da série HT de filme de silício resistivo como elemento de medição do sinal.A sua ligação de processo envolve a solda directa de um diafragma de isolamento 316L e flange correspondenteO dissipador de calor personalizado foi concebido para se adaptar a ambientes de alta temperatura.o circuito de processamento de sinal converte o sinal do sensor num sinal de saída padrãoForam realizados testes rigorosos e rastreamento de envelhecimento de componentes, produtos semiacabados e produtos acabados para garantir um desempenho estável e confiável do transmissor.
| Parâmetros de desempenho doSensor de pressão industrial Transmissor | |
| Faixa de medição | - 100 kPa... 0 kPa 35 kPa... 20 MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70°C ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -40°C a 120°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 4 kg |
Características do produtoTransmissor de sensor de pressão industrial:
- 1- Ampla gama de medições, várias opções de interface de pressão
- 2Opções de sinal de saída diversas
- 3. Zero e escala completa ajustáveis
- 4. Alta precisão, múltiplas ligações de processo estéreis
Aplicações deTransmissor de sensor de pressão industrial:
- Adequado para medir gases e líquidos não corrosivos com 316L.
- Indústrias médicas, biofarmacêuticas e de higiene alimentar para processamento estéril.
- Utilizado nas indústrias de papel e química, bem como para o nível de esgoto e bebidas.
| Signalização de saída ofTransmissor de sensor de pressão industrial | Tensão de alimentação | Tipo de saída | |
| 4 ~ 20 mA | 12 ~ 30VDC | 2 fios /3 fios |
2/3/4 de fio |
| 0/1 ~ 5V |
| Dicas de encomendafTransmissor de pressão industrial |
- 1. Garantir a compatibilidade: Ao selecionar um produto, confirme se o meio em estudo é compatível com as partes de contacto do produto.
- 2. Produtos à prova de explosão: Observe que os produtos cumprem o certificado de segurança inerente à prova de explosão CNEX.
3Protecção contra raios: Para assegurar um funcionamento fiável do produto, recomenda-se que instale dispositivos de protecção contra raios no local e que assegure que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
4Este produto é entregue sem cabo, se necessário, pode comunicar com o pessoal da empresa, e indicar no pedido.
5Requisitos especiais: Em caso de vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte e outros requisitos especiais,Por favor, informe e indique na ordem.
| Guia de encomendasSensor de pressão industrial Transmissor | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro. | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outro. | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outro. | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
