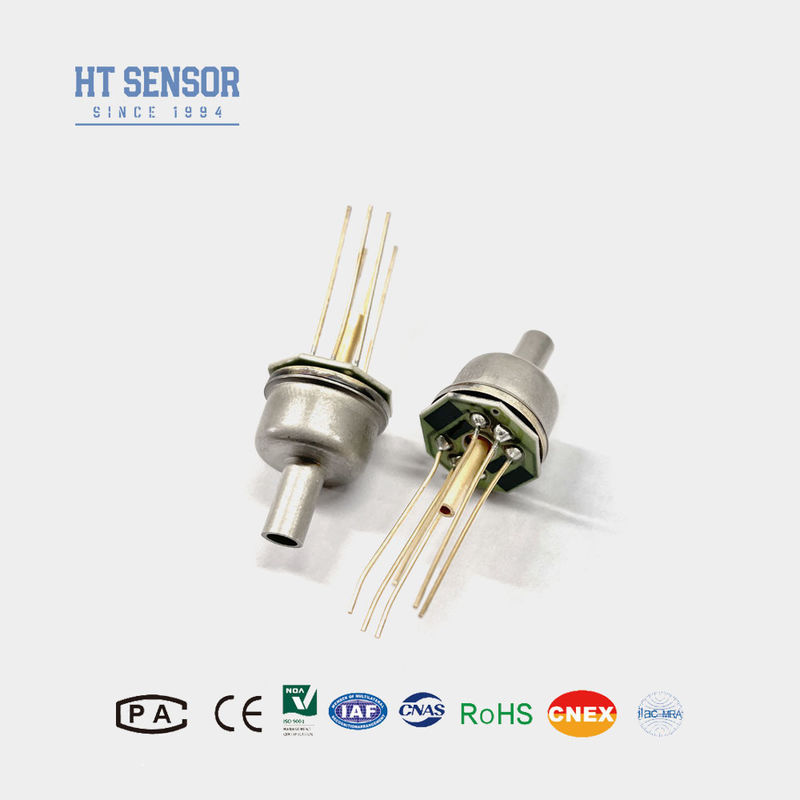

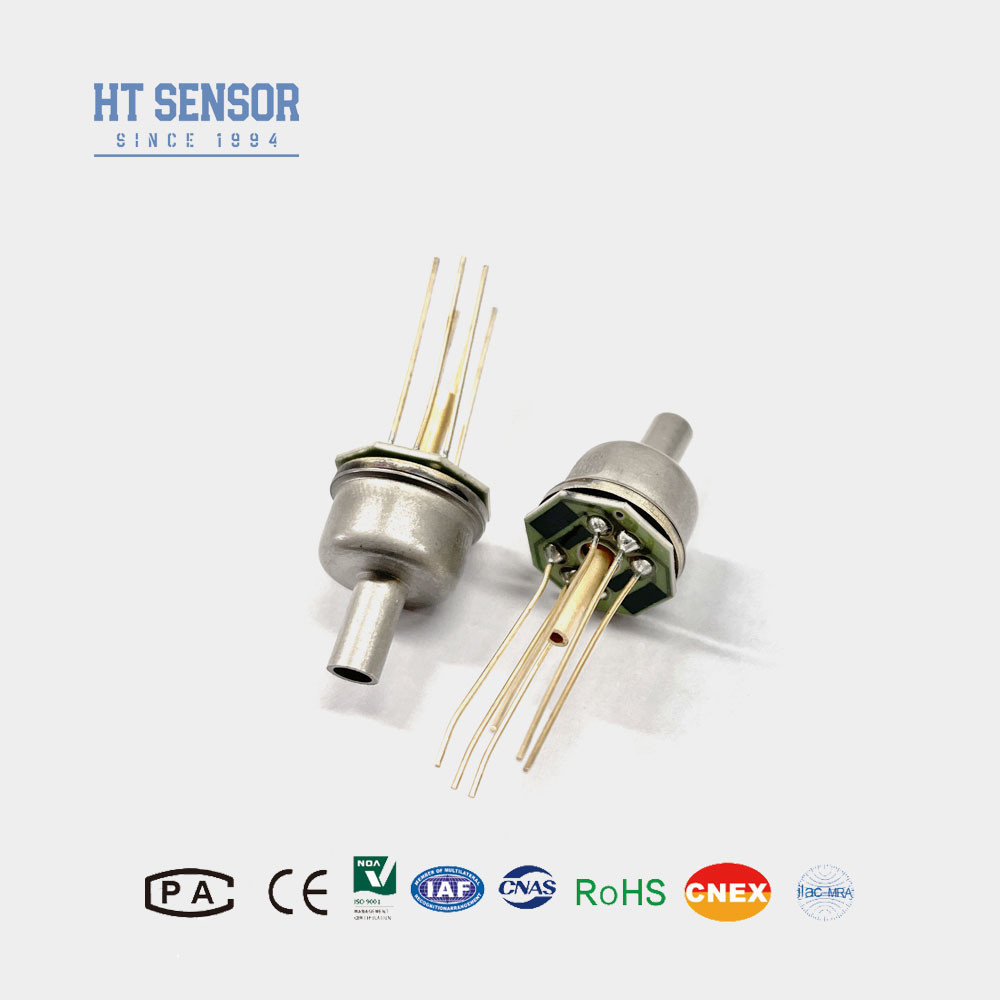

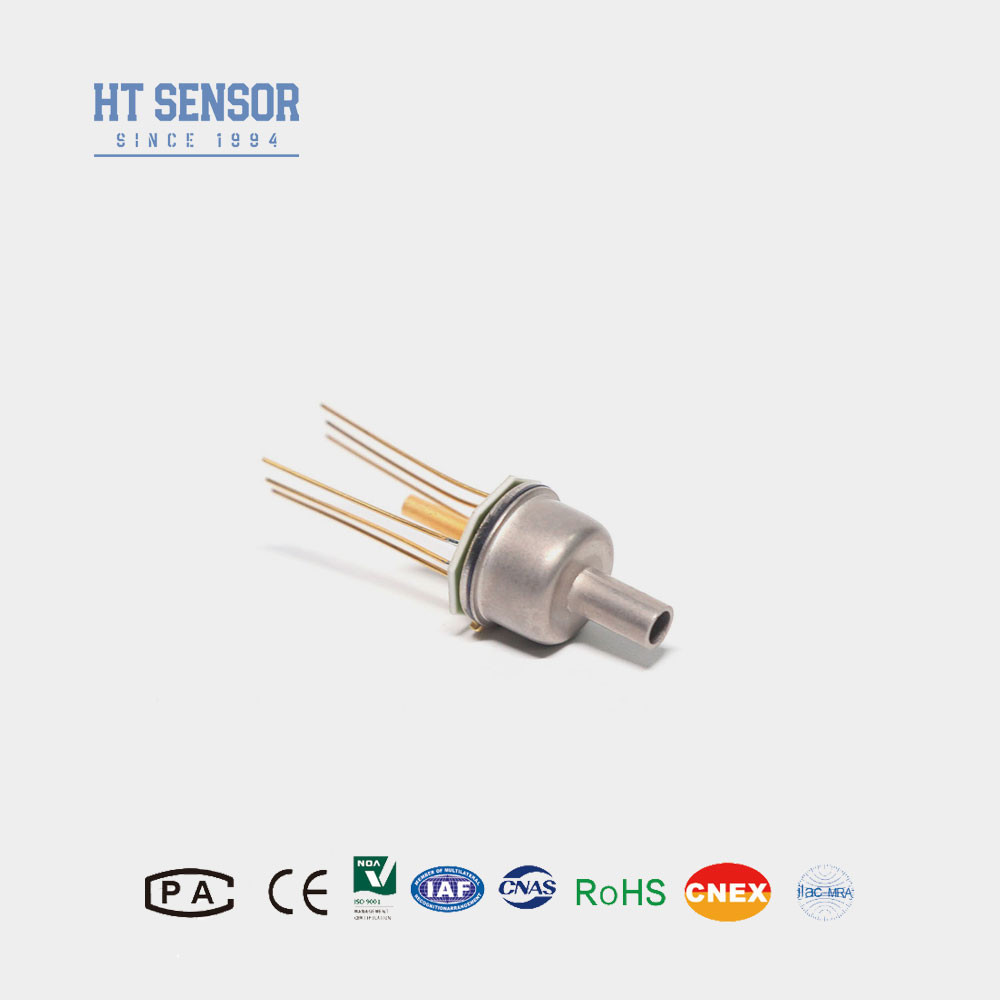

HT12 Sensor de pressão de silício com amplo intervalo de medição de 0 a 200 kPa Sensor para ar seco
Product Details
| Modelo não.: | HT12 | Tipo de thread: | TO8 |
|---|---|---|---|
| Tipo de fiação: | De peso superior a 200 g/m2, mas não superior a 300 g/m2 | Meio de medição: | Ar gasoso seco |
| Faixa: | 0-10kpa~200kpaG 100kpaA, 200kpaA | Saída: | mv sinal analógico |
| Poder: | 1.5mA | Código Hs: | 9026209090 |
| Para: | Sensor de pressão | Personalização: | OEM e ODM |
| Destacar |
Sensor de pressão de silício de 0 a 2 Mpa,Sensor de pressão de silício de amplo alcance de medição,Sensor de pressão de silício HT12 |
||
Product Description
HT12 Sensor de pressão de silício com amplo intervalo de medição de 0 a 2Mpa
O sensor de pressão piezorresistivo de silício HT12 é um elemento de silício de difusão altamente estável encapsulado utilizando tecnologia avançada de embalagem TO8.A ausência de um núcleo cheio de óleo elimina os erros de perfil e melhora significativamente a estabilidade do pequeno intervalo, tornando-o particularmente adequado para a medição da pressão de gás seco e não corrosivo.
Características do produto do sensor de pressão de silício:- O intervalo de medição é amplo, de 0 a 10 KPa a 2 MPa.
- Alta fiabilidade, boa estabilidade.
- Tecnologia de encapsulamento TO8.
- Aplicações aeroespaciais.
Aplicaçõescom um diâmetro superior a 50 mm,:
- Foi medida a pressão de gás seco e não corrosível.
- O sistema de controlo pneumático Aplicações médicas da engenharia biomédica.
- Controles HVAC.
- A aviação aeroespacial relacionada com o objectivo da experiência.
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada:3KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | ||||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Faixa com TO8 | Min:7kpa Max:200kpa | |||||
| Tipo | Max. | Unidade | ||||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | |||
| Repetitividade | 0.05 | 0.1 | % F.S. | |||
| Histerese | 0.05 | 0.1 | % F.S. | |||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | |||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamento | -20 a 80 | oC | ||||
| Temperatura de armazenamento | -40 ~ 125 | oC | ||||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 4MPa | |||||
| Pressão de explosão | 5x a escala completa | |||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||||
| Material do diafragma | 316L | |||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||||
| Choque. | 100 g, 11 ms | |||||
| Tempo de resposta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| Os parâmetros são ensaiados nas seguintes condições: corrente constante de 1,5 mA e temperatura ambiente de 25 °C | ||||||
| Esboço Construção | |
| Dimensão | |
| Conexão elétrica e compensação |
|
|
| Dicas de encomenda |
- Assegurar um ajuste preciso entre o núcleo do sensor e a caixa durante a montagem para obter a vedação hermética necessária.
- Alinhar cuidadosamente os componentes verticalmente e aplicar uma pressão uniforme durante a montagem para evitar bloqueios ou danos à placa de compensação.
- Manter uma ligação aberta entre o conduto de ar do núcleo do sensor de pressão e a atmosfera, impedindo a entrada de água, vapor ou substâncias corrosivas nas câmaras de pressão positiva e negativa.
- Se forem efetuadas alterações nos cabos dos pinos, consultar o rótulo anexado ao núcleo do sensor para as identificar com precisão.
| Empresa |
| Perguntas e respostas |
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Os nossos transmissores de sensores de pressão são caracterizados por alta precisão, durabilidade e excelente desempenho, com a opção de personalização.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos para atender às necessidades específicas através dos nossos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico têm a capacidade de produzir até 30.000 sensores de pressão por mês, garantindo que podemos cumprir pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para uma produção suave e agendamento de entrega.
4Q: Qual é o período de entrega típico?
R: Os modelos padrão normalmente têm um período de entrega de 5~8 dias úteis, enquanto os produtos personalizados podem variar.
5Q: Qual é o preço dos produtos?
A: Oferecemos preços competitivos com descontos disponíveis para encomendas em massa ou parcerias de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Os nossos produtos vêm com uma garantia de 24 meses a partir da data de envio, e o nosso serviço pós-venda garante respostas rápidas dentro de 24 horas, juntamente com suporte de instrução remota através da rede de PC.
