TO8 Tecnologia de encapsulamento Sensor de pressão de ar seco para aplicações aeroespaciais
Product Details
| Modelo não.: | HT12 | Tipo de thread: | TO8 |
|---|---|---|---|
| Tipo de fiação: | De peso superior a 200 g/m2, mas não superior a 300 g/m2 | Meio de medição: | Ar gasoso seco |
| Faixa: | 0-10kpa~200kpa | Saída: | Sinal analógico |
| Poder: | 1.5mA | Código Hs: | 9026209090 |
| Para: | Sensor de pressão | Personalização: | Disponível OEM e ODM |
| Destacar |
Sensor de pressão de silício personalizável,Sensor de pressão de silício de encapsulamento TO8,Sensor de pressão de silício para a indústria aeroespacial |
||
Product Description

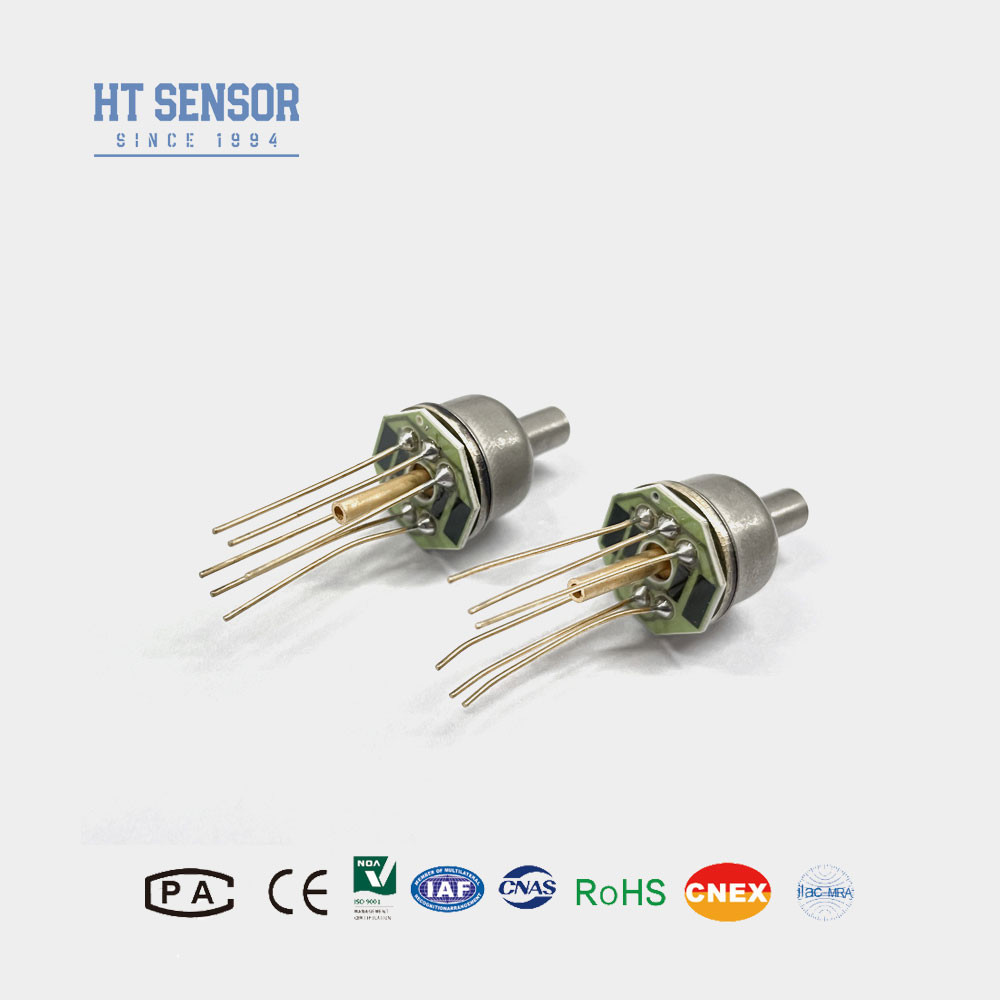

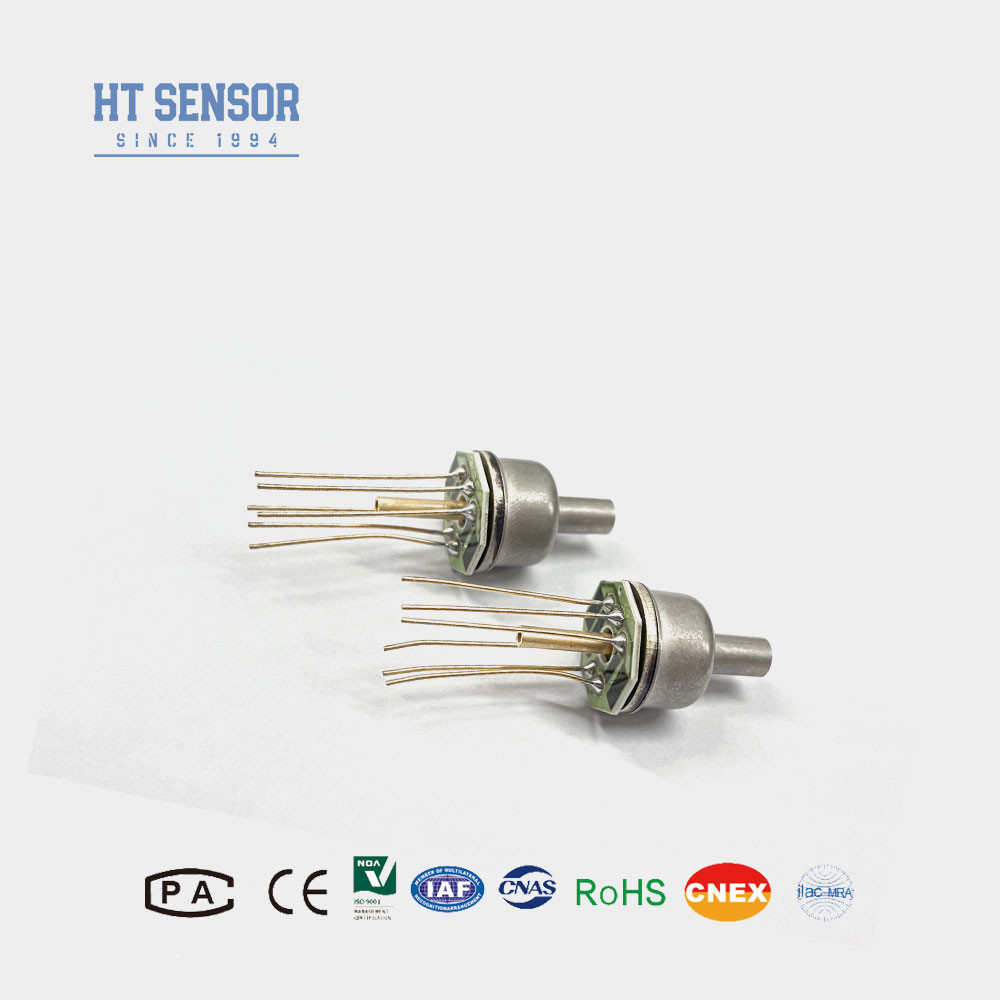

Tecnologia de encapsulamento TO8 Sensor de pressão de silício para aplicações aeroespaciais
O sensor de pressão piezorresistivo de silício HT12 é um elemento de silício de difusão altamente estável embalado usando tecnologia avançada de embalagem TO8.O núcleo não cheio de óleo elimina os erros de perfil e melhora significativamente a estabilidade do pequeno intervalo, tornando-o particularmente eficaz para medir a pressão de gases secos não corrosivos.
Características do produto do sensor de pressão de silício:- O intervalo de medição é amplo, de 0 a 10 KPa a 2 MPa.
- Alta fiabilidade, boa estabilidade.
- Tecnologia de encapsulamento TO8.
- Aplicações aeroespaciais.
Aplicaçõescom um diâmetro superior a 50 mm,:
- Foi medida a pressão de gás seco e não corrosível.
- O sistema de controlo pneumático Aplicações médicas da engenharia biomédica.
- Controles HVAC.
- A aviação aeroespacial relacionada com o objectivo da experiência.
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada:3KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | ||||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Faixa com TO8 | Min:7kpa Max:200kpa | |||||
| Tipo | Max. | Unidade | ||||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | |||
| Repetitividade | 0.05 | 0.1 | % F.S. | |||
| Histerese | 0.05 | 0.1 | % F.S. | |||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | |||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamento | -20 a 80 | oC | ||||
| Temperatura de armazenamento | -40 ~ 125 | oC | ||||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 4MPa | |||||
| Pressão de explosão | 5x a escala completa | |||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||||
| Material do diafragma | 316L | |||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||||
| Choque. | 100 g, 11 ms | |||||
| Tempo de resposta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| Os parâmetros são ensaiados nas seguintes condições: corrente constante de 1,5 mA e temperatura ambiente de 25 °C | ||||||
| Esboço Construção | |
| Dimensão | |
| Conexão elétrica e compensação |
|
|
| Dicas de encomenda |
1. Preste muita atenção ao alinhamento e ajuste entre o núcleo do sensor e a caixa durante a montagem para garantir a estanqueidade de ar necessária.
2Manter um bom alinhamento vertical e aplicar uma pressão uniforme durante a montagem para evitar bloqueios ou danos à placa de compensação.
3Manter o conduto de ar do núcleo do sensor de pressão ligado à atmosfera e evitar que a água, a umidade ou os meios corrosivos entrem nas câmaras de pressão positiva e negativa.
4Se houver alterações nas condutas dos pinos, consulte o rótulo fixado no núcleo para uma identificação precisa.
| Empresa |
| Perguntas e respostas |
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
