Sensor de pressão de silício de boa estabilidade de 10kpa para medição da pressão de gases secos não corrosivos

Introdução do sensor de pressão de silício:

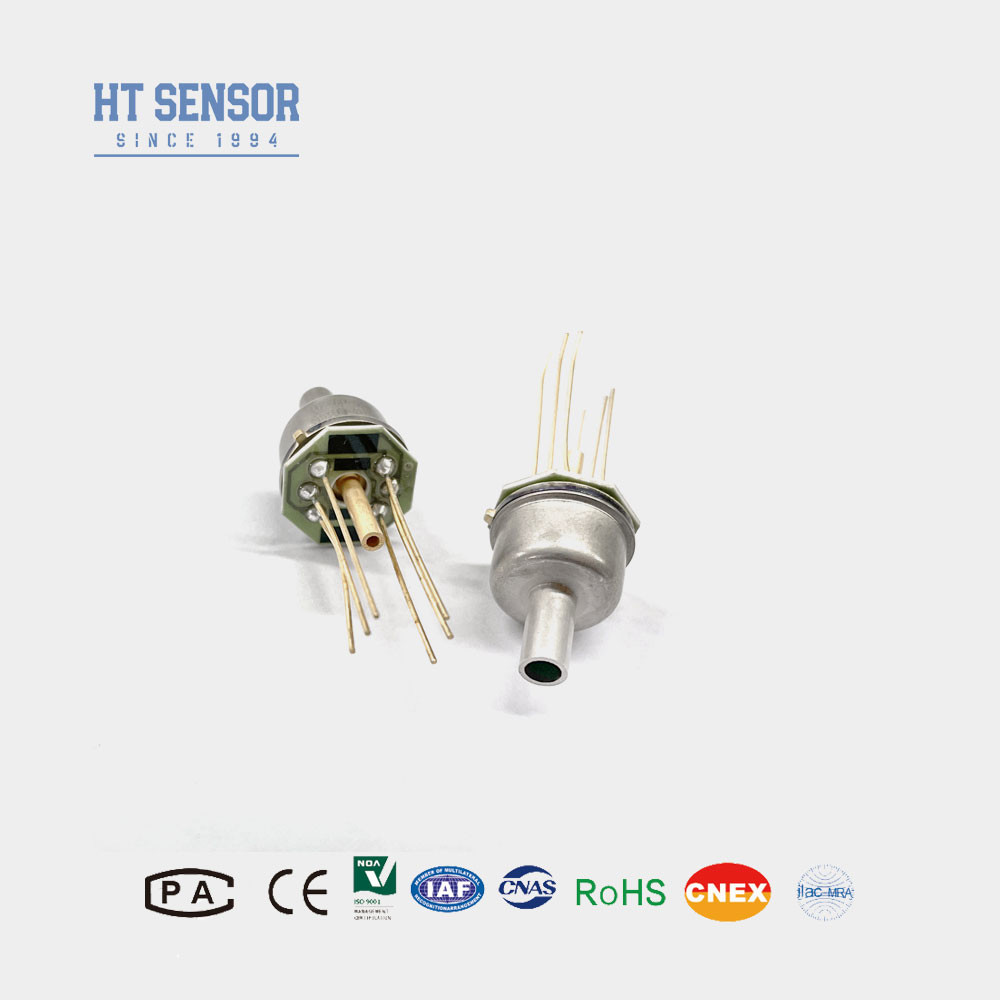

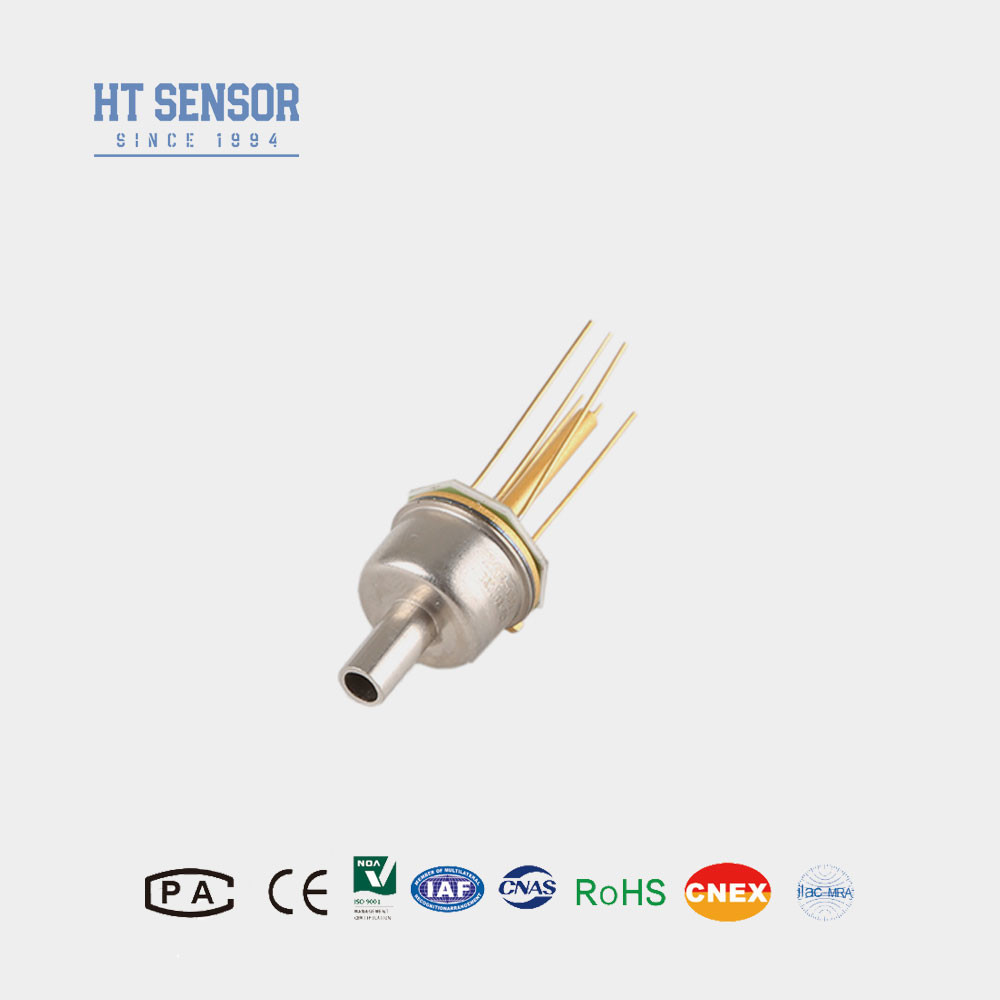

O sensor de pressão piezorresistivo de silício HT12 é um elemento de silício de difusão altamente estável embalado usando tecnologia avançada de embalagem TO8.O núcleo não cheio de óleo elimina os erros de perfil e melhora significativamente a estabilidade do pequeno intervalo, tornando-o particularmente eficaz para medir a pressão de gases secos não corrosivos.

Características do produto do sensor de pressão de silício:

1. O intervalo de medição é amplo, de 0 a 10 KPa a 2 MPa.
2. Alta fiabilidade, boa estabilidade.
3. Tecnologia de encapsulamento TO8.
4. Aplicações aeroespaciais.

1. Foi medida a pressão de gás seco e não corrosível.
2. O sistema de controlo pneumático Aplicações médicas da engenharia biomédica.
3. Controles HVAC.
4. A aviação aeroespacial relacionada com o objectivo da experiência.

1. Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
2. Impedância de entrada:3KΩ~6KΩ
3. Impedância de saída:2.5KΩ~6KΩ
4. Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm

1. Preste atenção à correspondência do tamanho do núcleo e da caixa do transmissor durante a montagem para alcançar a estanqueidade de ar necessária.

2Durante a montagem, assegurar o alinhamento vertical e aplicar uma pressão uniforme para evitar o engarrafamento ou danificação da placa de compensação.

3Manter o conduto de ar do núcleo do manómetro ligado à atmosfera e impedir que a água, o vapor de água ou os meios corrosivos entrem nas câmaras de pressão positiva e negativa do núcleo.

4.Se houver alterações no cabo do alfinete, consulte o rótulo fixado no núcleo para uma identificação precisa.
