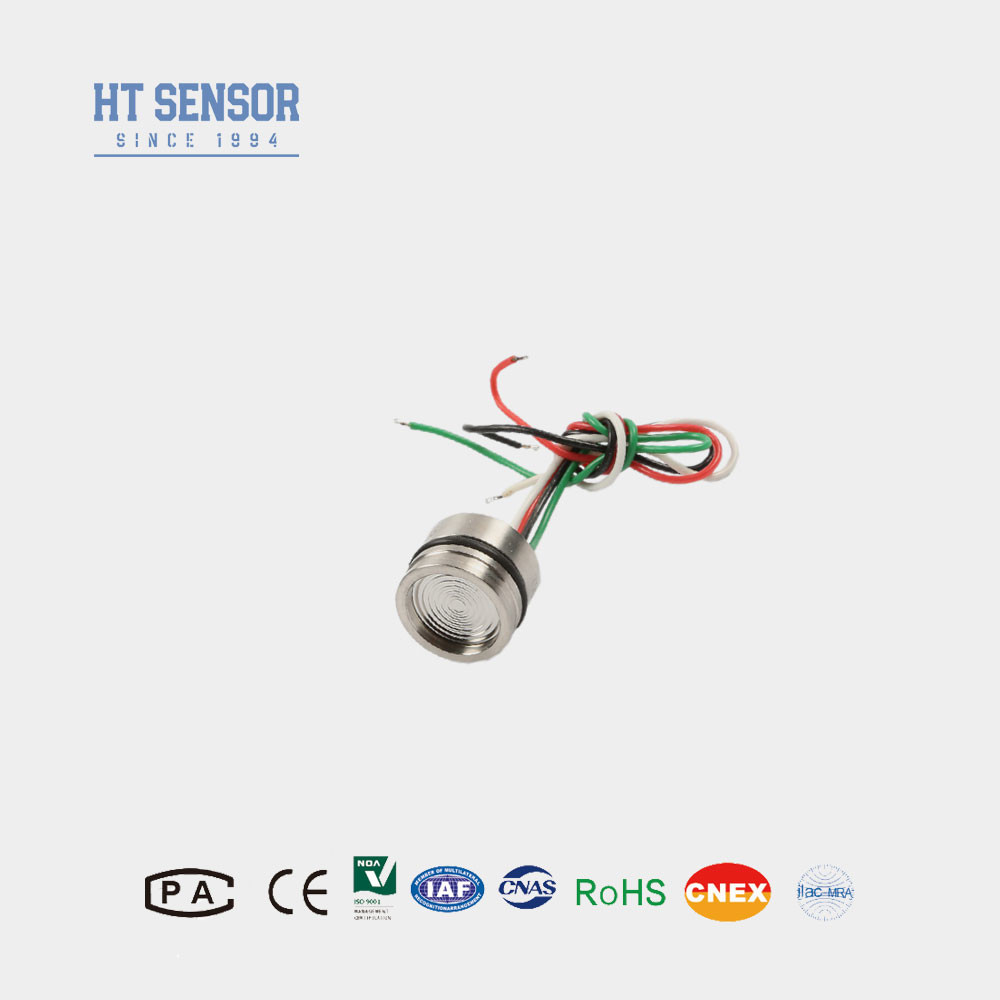

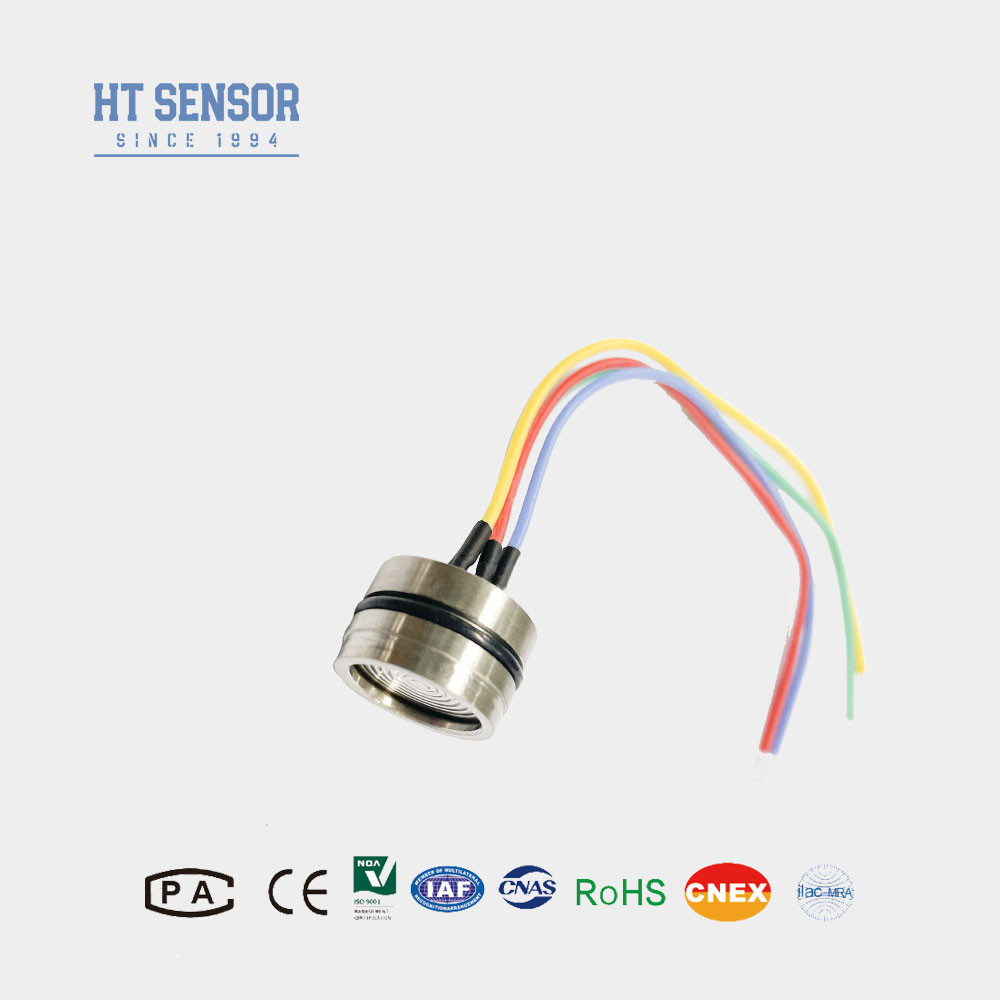

19mm Sensor de pressão de silício piezoresistivo Processos de soldagem do diafragma garantem o desempenho
HT19 Pressão de silícioSensor
Introdução de um sensor de pressão de silício cheio de óleo:
- O sensor incorpora um chip de pressão de silício de alta estabilidade e alta precisão de nível internacional.
- Os algoritmos de compensação de temperatura sofisticados são implementados para fornecer medições precisas e fiáveis numa ampla gama de temperaturas de funcionamento.
- Aproveitando mais de 30 anos de experiência em desenvolvimento e fabricação, o sensor é submetido a rigorosos processos de controle de qualidade para garantir uma confiabilidade e um desempenho excepcionais.
- A excelente estabilidade e capacidades do produto ganharam amplo reconhecimento e confiança dos utilizadores em todo o mundo.
- Estas descrições otimizadas destacam o design avançado, engenharia de precisão,e medidas rigorosas de controlo da qualidade que contribuem para o desempenho e a fiabilidade excepcionais do sensor de pressão de silício piezorresistivo HT19.
Características do produtoSensor de pressão de silício cheio de óleo:
- Largo intervalo de medição: 0~10KPa~100Mpa
- Elementos sensores de silício piezoresistivo
- Com um diafragma de titânio ou Hastelloy
- Montagem de anel O
- Alta precisão e estabilidade.
Aplicações de um sensor de pressão de silício cheio de óleo:
- Pressão de medição de gás e líquido
- Exploração de petróleo
- Abastecimento de água, abastecimento de calor da cidade
- Sistema de controlo de processos
- Inspecção da aviação e da navegação
- Pressão hidráulica
Dados elétricos do sensor de pressão de silício
- Fornecimento:1.5mADC
- Impedância de entrada:3KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Resistência de isolamento:≥100MΩ/50VDC
- Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
- Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Desempenho Especificação do sensor de pressão de silício cheio de óleo
| Parâmetros de desempenho: |
| Faixa de medição |
Diâmetro ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absoluto ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Selado |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Tipo |
Max. |
Unidade |
| Linearidade |
± 0.15 |
± 0.3 |
% F.S. |
| Repetitividade |
0.05 |
0.1 |
% F.S. |
| Histerese |
0.05 |
0.1 |
% F.S. |
| Output de compensação zero |
0 ± 1 |
0 ± 2 |
mV |
| Produção em escala total |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 kPa |
100 ± 10 |
100±30 |
mV |
| Temperatura de deslocamento zero. |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Temperatura de escala completa. |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Temporário compensado. |
≤ 20 KPa |
0 ¢ 50 |
°C |
| ≥ 35 kPa |
0 ¢ 70 |
°C |
| Temperatura de funcionamento |
-20 ¢80 |
°C |
| Temperatura de armazenamento |
- 40 ¢ 125 |
°C |
| Sobrecarga admissível |
Tomar o valor menor entre 3 vezes a escala completa ou 120MPa |
|
| Pressão de explosão |
5x a escala completa |
|
| Estabilidade a longo prazo |
0.2 % |
F.S./ano |
| Material do diafragma |
316L |
|
| Resistência ao isolamento |
≥ 200MΩ 100VDC |
|
| Vibração |
Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz |
|
| Choque. |
100 g, 11 ms |
|
| Tempo de resposta |
≤ 1 ms |
|
| Selo de anel O |
Goma nitrílica ou goma fluorada |
|
| Meio de enchimento |
Óleo de silício |
|
| Peso |
28 g |
|
| Os parâmetros são ensaiados nas seguintes condições: corrente constante de 1,5 mA e temperatura ambiente de 25 °C |
Dimensão
Nota:
1Durante a montagem, prestar atenção à coordenação do tamanho do núcleo e da caixa do transmissor para alcançar a estanquidade de ar necessária.
2. Durante o processo de montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danificar a placa de compensação.
3Se o suporte em estudo for incompatível com o diafragma central e o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar a deformação ou perfuração do diafragma e danos ao núcleo.
5Manter a porta de pressão do núcleo do medidor aberta à atmosfera para evitar a entrada de água, vapor de água ou materiais corrosivos na câmara de pressão negativa do núcleo do medidor.
6Se houver qualquer alteração no pin, consulte o rótulo do produto.
