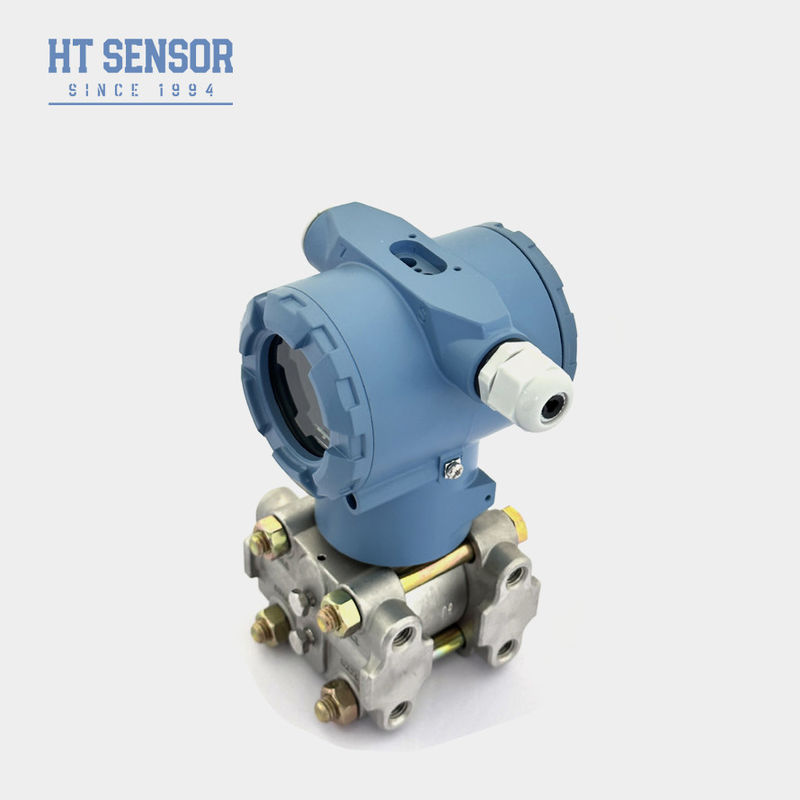

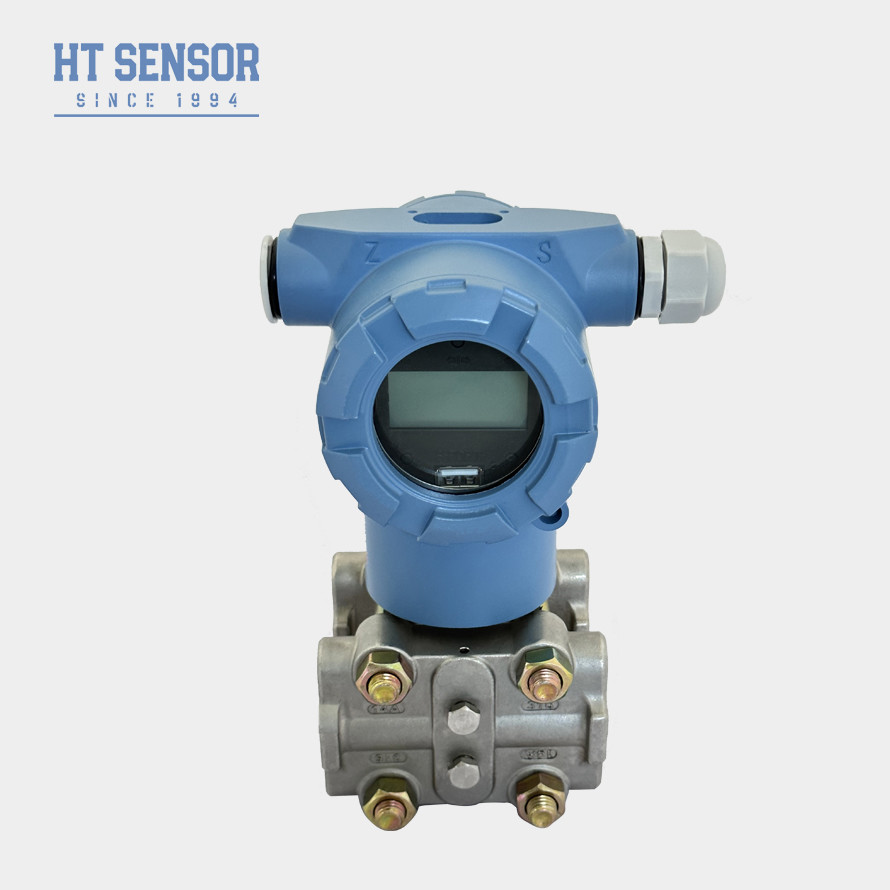

Transmissor de Pressão Diferencial 4-20mA Com HART Indicador Capacitivo Sensor de Nível Transdutor
Product Details
| Modelo N.O.: | HT3351 | Fonte de alimentação: | 15~42VDC |
|---|---|---|---|
| Peso: | 30,6 kg | Estabilidade: | +-0,2% F.S/ano |
| Tipo de pressão: | Pressão diferencial | Especificação: | 500pa~2000kpa |
| Tipo: | Sensor de pressão diferencial capacitiva | Mediano de medição: | Gás e líquidos |
| grau de precisão: | 00,1% | Classificação IP: | IP65 |
| Destacar |
transmissor de pressão 20mA diferencial,transdutor de pressão diferencial,Sensor de indicador capacitivo Transmissor de pressão diferencial |
||
Product Description
Introdução do transmissor de pressão diferencial capacitivo :
Transmissor de sensor de pressão diferencial capacitivo HT3351, a diferença de pressão ou diferença de pressão para alterar o valor da capacitância do sensor, o sinal analógico resultante através da conversão AD, em um sinal digital enviado ao microprocessador. Após o cálculo e processamento do microprocessador, o sinal digital de saída é enviado ao circuito de controle de corrente após a conversão digital-analógica e convertido em saída de sinal de corrente analógica de 4 ~ 20mA. Para medição de líquidos e gases de pequena faixa.
Características do Produto do transmissor de pressão diferencial capacitivo:
1. O transmissor adota design de estrutura de aço inoxidável, estrutura compacta, fácil instalação.
2. Após rigorosa compensação de temperatura e triagem de envelhecimento, para garantir um desempenho estável e confiável.
3. A interface elétrica pode escolher plug-in ou conexão direta.
Aplicações do transmissor de pressão diferencial capacitivo:
1. Adequado para a medição da pressão diferencial de vários gases ou líquidos em tubulações nas indústrias de petróleo, química, energia elétrica, hidrologia e outras.
2. Medição de pressão de tubos e câmaras.
Faixa:
| Saída | Saída analógica: dois fios 4-20mADC |
| Saída digital: dois fios 4-20mADC e sobreposição de sinal digital variável de acordo com HART | |
| Fonte de alimentação | tensão de alimentação 12,5-45VDC |
| Carga limite | Resistor de carga máximo Rmax em loop decidido pela tensão de alimentação, consulte o desenho abaixo. O PROTOCOLO HART exige que o resistor de carga não seja inferior a 250Ω, não superior a 600Ω |
| Distância de comunicação | Máx. 1,5Km, a comunicação multi-endereço pode conectar 15 transmissores inteligentes no máximo. |
| Exibição | Visor digital de 4 dígitos, visor LCD de 5 dígitos, tipo ponteiro. |
| À prova de explosão | ExiaIICT5; tipo de supressão de explosão |
| Compensação de zero | Pode transferir positivo ou negativo, mas não pode ultrapassar o valor máximo |
| Temperatura | temperatura ambiente -40-85℃ (Quando escolher LCD: -20-70℃) |
| Temperatura média | -40～104℃ |
| Pressão estática e sobrepressão lateral única | 3.45KPa (pressão absoluta)～31.2MPa (pressão manométrica) |
| Umidade relativa | 5～98%RH |
| Tempo de inicialização | menos de 5 segundos. |
| Mudança de capacidade | Menos de 0,16cm3 |
| Ajuste de amortecimento | 0,20～25 segundos |
| Alarme de mau funcionamento | Se ocorrer mau funcionamento, a função de diagnóstico automatismo emitirá 3,9 ou 21,0mA |
| Proteção de configuração | Para evitar que os dados sejam modificados aleatoriamente, pode utilizar software ou proteger a chave para bloquear os dados do registo |
Princípio de Funcionamento do transmissor de pressão diferencial capacitivo:
Como mostrado no princípio de funcionamento, a pressão externa ou a diferença de pressão causará uma certa mudança no valor da capacitância do sensor. Através da conversão do sinal digital, ele é convertido em um sinal de frequência e enviado ao microprocessador. Após o cálculo do microprocessador, o sinal de controle de corrente é emitido para o circuito de controle de corrente e convertido em saída de corrente analógica de 4-20mA. Ao mesmo tempo, o microprocessador é responsável pela interação e outras ações (exibição e configuração). A porta de comunicação para comunicação digital precisa da porta especial da nossa empresa. O módulo HART implementará a comunicação HART do transmissor.
Formas de Mediçãodo transmissor de pressão diferencial capacitivo:
Medição do Nível do Fluido:
Na medição do fluxo do fluido, as tomadas de pressão devem ser rompidas no lado da conduta do processo para evitar a sedimentação de resíduos. Enquanto isso, o transmissor deve ser montado ao lado ou sob as tomadas de pressão, para evitar que as bolhas de ar sejam descarregadas na conduta do processo.
FQA:
Q1: Você é uma empresa de fabricação?
A1: Somos fabricantes com mais de 29 anos de experiência.
Q2: Produto Personalizado
A2: Fornecemos serviços OEM e Design Personalizado.
Q3: Garantia de Qualidade
A3: Nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio para o comprador original. A Hengtong substituirá ou reparará produtos defeituosos gratuitamente. Esta garantia não se aplica a nenhuma unidade que tenha sido modificada, mal utilizada, negligenciada.
Q4: Envio e embalagem
A4: Os produtos são geralmente enviados por Expresso internacional, incluindo UPS, FedEx, DHL e INT para frete pré-pago, também pode usar sua conta de envio para coletar, embalagem de exportação padrão, incluindo certificação de inspeção.
Q5: Contacte-nos
A5: Temos uma equipa de vendas ativa e experiente para o servir em questões técnicas e comerciais. Basta deixar-nos uma mensagem ou clicar no Serviço Online.
