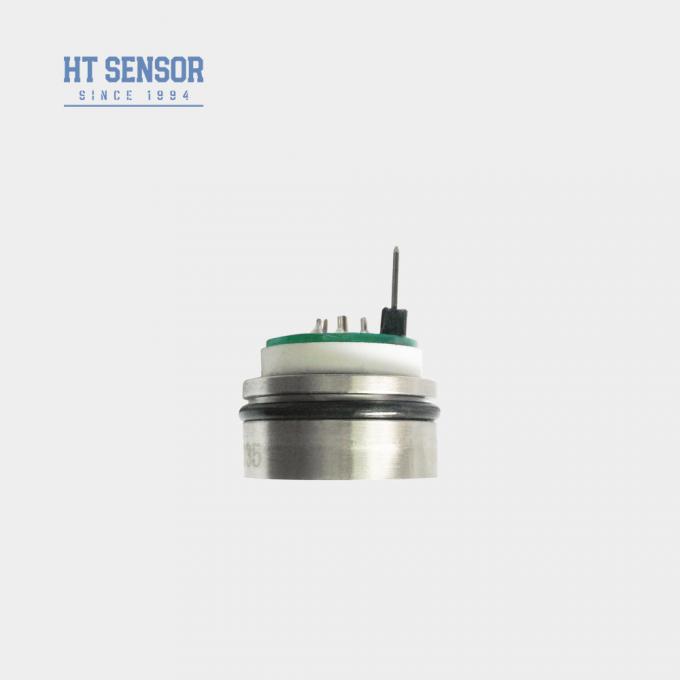

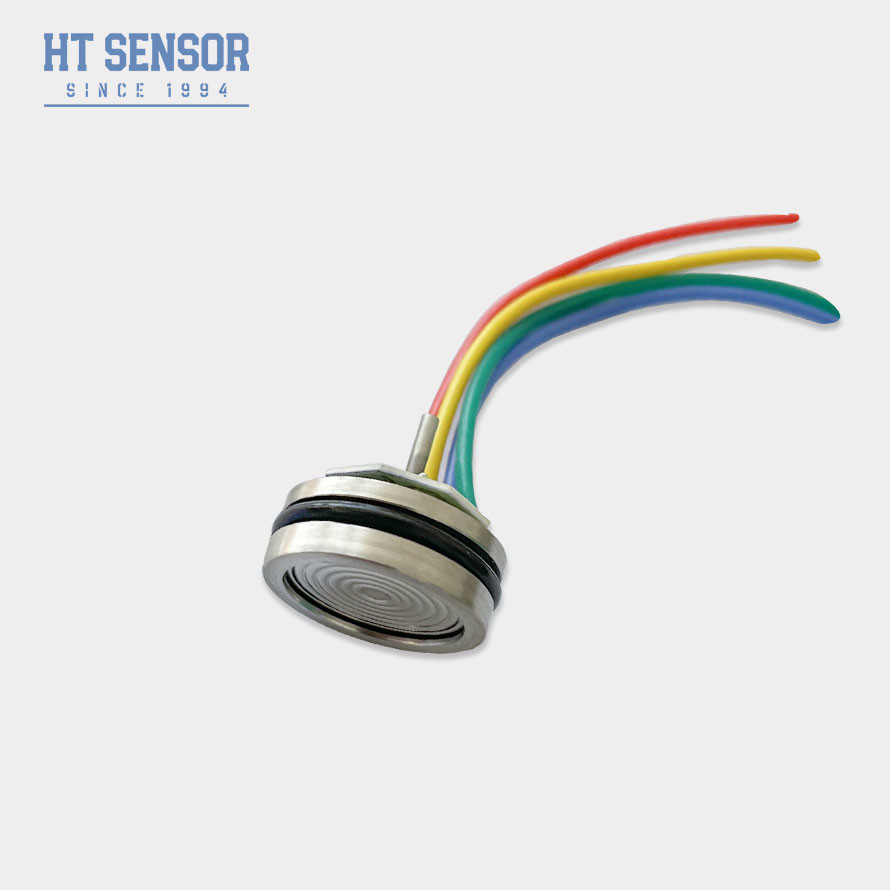

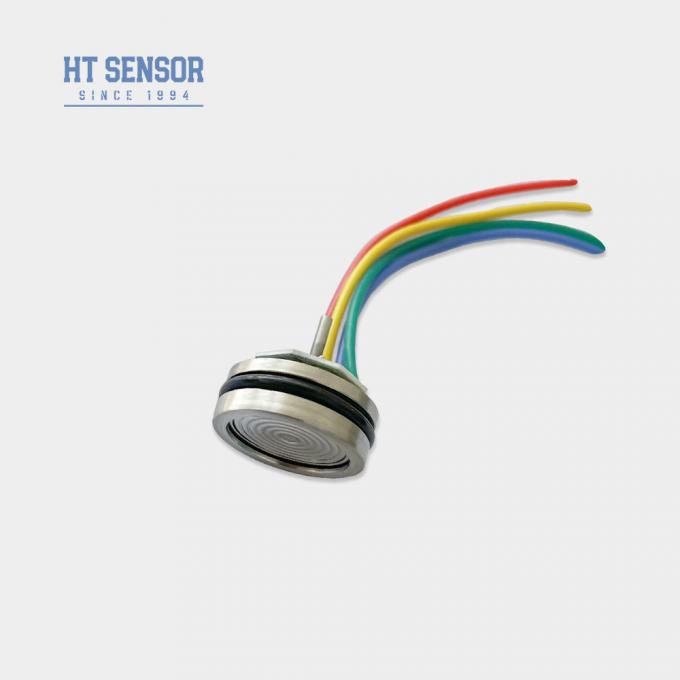

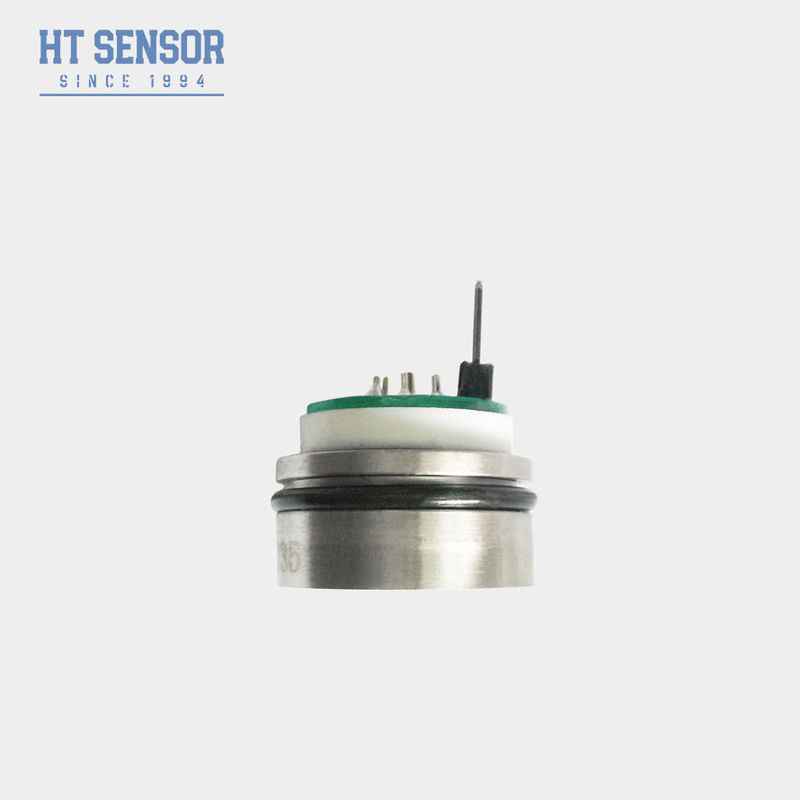

HT26V 10V Sensor de Pressão Piezoresistivo de Silício Núcleo do Sensor de Diafragma OEM
Product Details
| Modelo não.: | HT26V | Tipo de sinal de saída: | Análogo 10 mv/V |
|---|---|---|---|
| Poder: | 5-10VDC | Material: | aço inoxidável |
| Meio de medição: | Gás e líquidos | Dia: | 19mm |
| Alto: | OEM | Pacote de Transporte: | Caixa |
| Tipo: | Sensor de pressão de silício | Personalização: | Disponível OEM e ODM |
| Destacar |
Sensor de pressão de silício piezoresistivo de diafragma,Sensor de pressão de silício piezoresistivo OEM,Sensor de diafragma OEM |
||
Product Description
HT26V 10V Sensor de pressão de silício piezoresistivo Sensor de diafragma OEM
HT26V Sensor de pressão piezoresistivo de silício
Introdução do sensor de pressão de silício:
O sensor de pressão de silício HT26V é um tipo de tipo piezorresistivo, cujo núcleo é a disseminação dos componentes de cristal de silício altamente estáveis.A diferença de pressão do meio de medição é transferida para o diafragma de silício através de um diafragma de isolamento de 316L e óleo de silício selado.As estruturas personalizadas são feitas a partir de um diâmetro convencional de 19 mm e são altamente personalizadas, com peças de aço inoxidável disponíveis de apenas 7 mm.Sensor de pressão HT26V equipado com anéis O, utilizado para vedação sob pressão, instalação conveniente.
- Fornecimento de energia de tensão constante e sinais padrão de saída.
- Alta fiabilidade, boa estabilidade.
- A altura é de 7 mm, e várias estruturas podem ser personalizadas.
- Adequado para petróleo, química, metalurgia, energia elétrica, hidrologia e outros locais de processos industriais.
- Utilizado na indústria naval e da aviação.
- Adequado para sistemas de controlo hidráulico e pneumático.
- Utilizado para aplicações de controlo de processos.
- Fornecimento de energia: ≤10VDC
- Voltagem de saída de modo comum: 50% da entrada (típica)
- Impedância de entrada:4KΩ~20KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão eléctrica: fio de alta temperatura de 100 mm, cabo de fita e Conectores de pinos.
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | |||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500 KPaS, 7 MPaS, 10 MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2.5 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | 3 vezes a escala completa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 25 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: tensão constante de 10 V e temperatura ambiente de 25oC | |||||

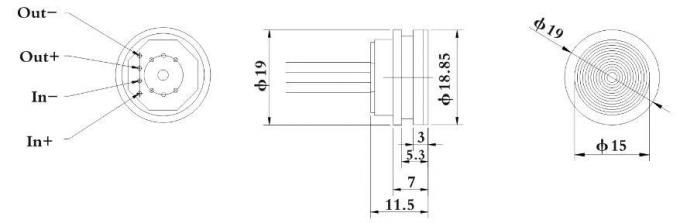

| Esboço Construção | |
| Tubos de pressão < 3,5 MPaS |
|
| Normal ≥ 3,5 MPaS < 40 MPaS |
|

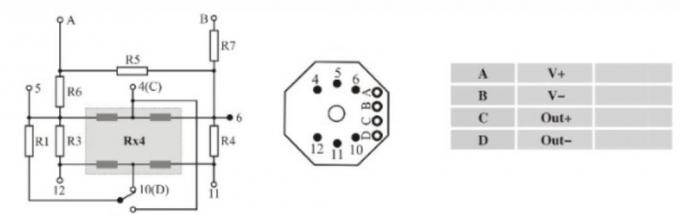

| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de encomenda |
| QCA |
.
.
| Empresa |
