HT19 Sensor de pressão do diafragma de silício de difusão Core 316L Sensor de nível de aço inoxidável
Product Details
| Material: | 316L Aço inoxidável | Intervalo mínimo: | 10kpa |
|---|---|---|---|
| Faixa máxima: | 60MPa | Fornecer: | Menos de 2 mA (valor típico 0,4-1,5 mA) |

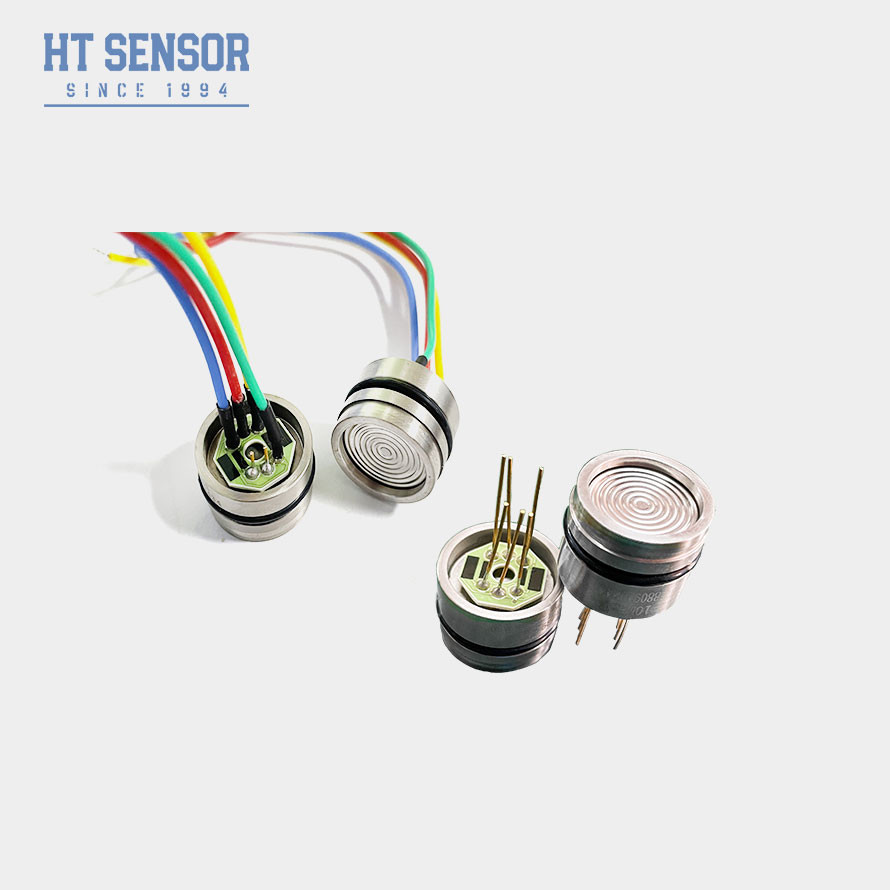

| Saída: | sinal mv (0-80mv) | selecionável: | fio do silicone da Quatro-cor |
| Modelo: | HT19 | Alto: | 12 mm /15 mm |
| Destacar |
Sensor de pressão do diafragma de silício de difusão,Sensor de pressão 316L HT19,Sensor de nível de aço inoxidável 316L |
||
Product Description

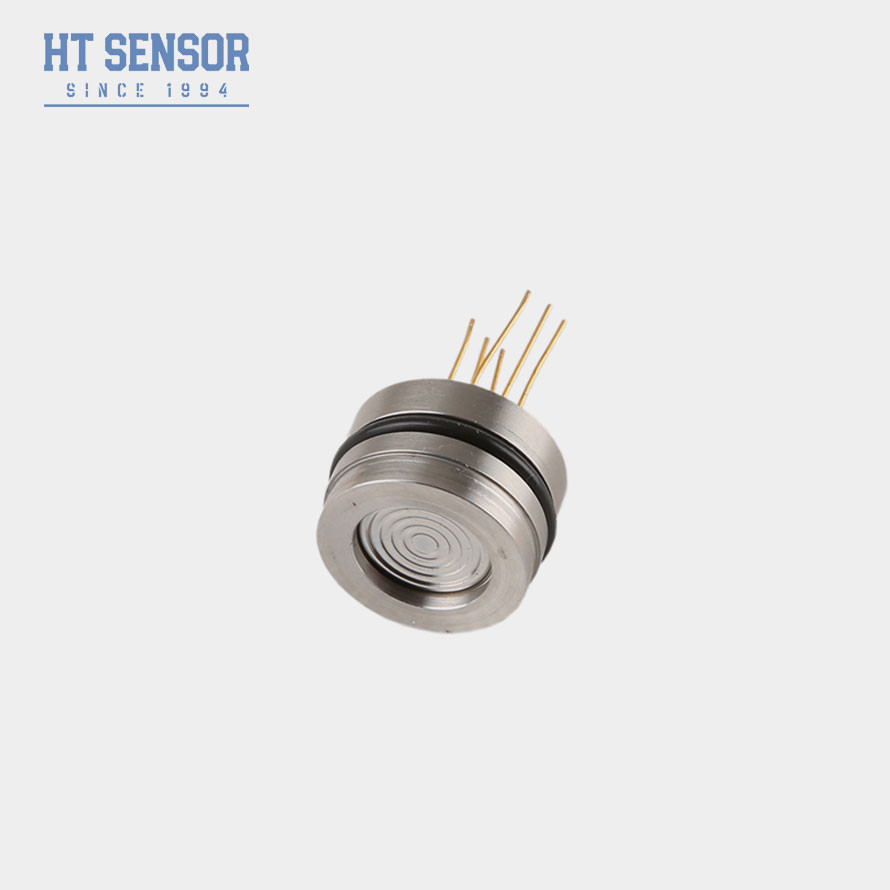

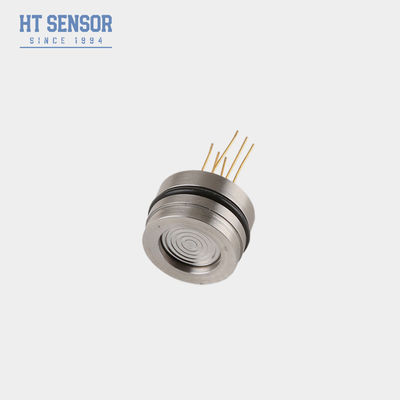

Sensor de Pressão com Diafragma de Silício por Difusão HT19 Sensor de Nível de Aço Inoxidável 316L
HT19 PiezoresistivoSilícioSensor de Pressão
Introdução do sensor de pressão de silício de 15mm:
Sensor de pressão de silício piezoresistivo HT19. Seus principais componentes são elementos sensores de silício com alta estabilidade. O pacote de detecção usa óleo de silicone para transferir a pressão de um diafragma de aço inoxidável 316L para o elemento sensor. O efeito piezoresistivo do silício difundido foi usado para medir a pressão ar-líquido. É o sensor de silício mais comumente usado para medir a pressão e o preço também é mais barato do que outros tipos.
Características do Produtodo sensor de pressão de silício de 15mm:
- Ampla faixa de medição: 0 ~ 10 kpa ~ 60 mpa.
- Sensor do tipo piezoresistivo de silício.
- Membrana Full316LSS, todo titânio ou Hastelloy.
- Vedação com anel O.
- Alta precisão e boa estabilidade.
Aplicaçõesdo sensor de pressão de silício de 15mm:
- Meça a pressão de gases e líquidos compatíveis com aço inoxidável 316L.
- Perfuração de petróleo.
- A cidade tem abastecimento de água e aquecimento.
- Sistema de controle de processo.
- Inspeção de aviação e marinha.
- Hidráulica.
Desempenho elétricodo sensor de pressão de silício de 15mm:
- Alimentação: 1,5mADC
- Impedância de entrada: 3KΩ~6KΩ
- Impedância de saída: 2,5KΩ~6KΩ
- Resistência de isolamento: ≥100MΩ/50VDC
- Tensão de isolamento: 500VAC entre a carcaça e a conexão elétrica não causará danos
- Meio compatível: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício:
| Parâmetros |
Faixa: 0~10KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa, 3,5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Típico | Máx. | Unidades | ||
| Não linearidade de pressão |
±0,15 |
±0,3 | %F.S | |
| Repetibilidade e histerese de pressão | 0,02 | 0,05 | %F.S | |
| Saída zero | 0±1 | 0±2 | mV | |
| Saída de intervalo | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| Erro de temperatura-zero | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0,5 | ±1 | %F.S | |
| Erro de temperatura-intervalo | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0,5 | ±1 | %F.S | |
| Pressão de prova | 3X Faixa nominal ou 120MPa, o que for menor | ------- | ||
| Faixa de temperatura de operação | -20~80 | ℃ | ||
| Faixa de temperatura compensada | 0~70, 0~50 (Faixa≤20KPa) | ℃ | ||
| Faixa de temperatura de armazenamento | -40~125 | ℃ | ||
Observação: Parâmetro acima sob condição: Alimentação: 1,5mA Temperatura: 25℃
Dimensão
| Dicas de pedido |
1. Na montagem, deve-se prestar atenção à coordenação do tamanho do núcleo e da carcaça do transmissor para obter a estanqueidade necessária.
2. Durante a montagem da carcaça, certifique-se de que ela esteja alinhada verticalmente e aplique pressão uniformemente para evitar que ela fique presa ou danifique a placa de compensação.
3. Se o meio em teste não for compatível com o diafragma do núcleo e o material da carcaça (316L), instruções especiais devem ser fornecidas ao fazer o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar deformação ou perfuração do diafragma e danos ao núcleo.
5. Mantenha a porta de pressão do núcleo de pressão manométrica aberta para a atmosfera para evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo de pressão manométrica.
6. Se houver alguma alteração no pino, consulte o rótulo de envio real.
