HT19F Diafragma Sensor de Pressão de Silício Célula Sensor Piezorresistivo Aço Inoxidável
Product Details
| Material: | 316L | Intervalo mínimo: | 10kpa |
|---|---|---|---|
| Faixa máxima: | 60MPa | Fornecer: | 1.5mA |
| Saída: | 100mv+-30mv | selecionável: | Fios de silicone de quatro cores ou alfinetes dourados |
| Modelo: | HT19 | Alto: | 12mm |
| Óleo: | Silício de difusão | Fio: | NÃO |
| Destacar |
Sensor de pressão de silício de diafragma piezoresistivo,Sensor de pressão de silício com diafragma de aço inoxidável,Sensor piezoresistivo de células |
||
Product Description

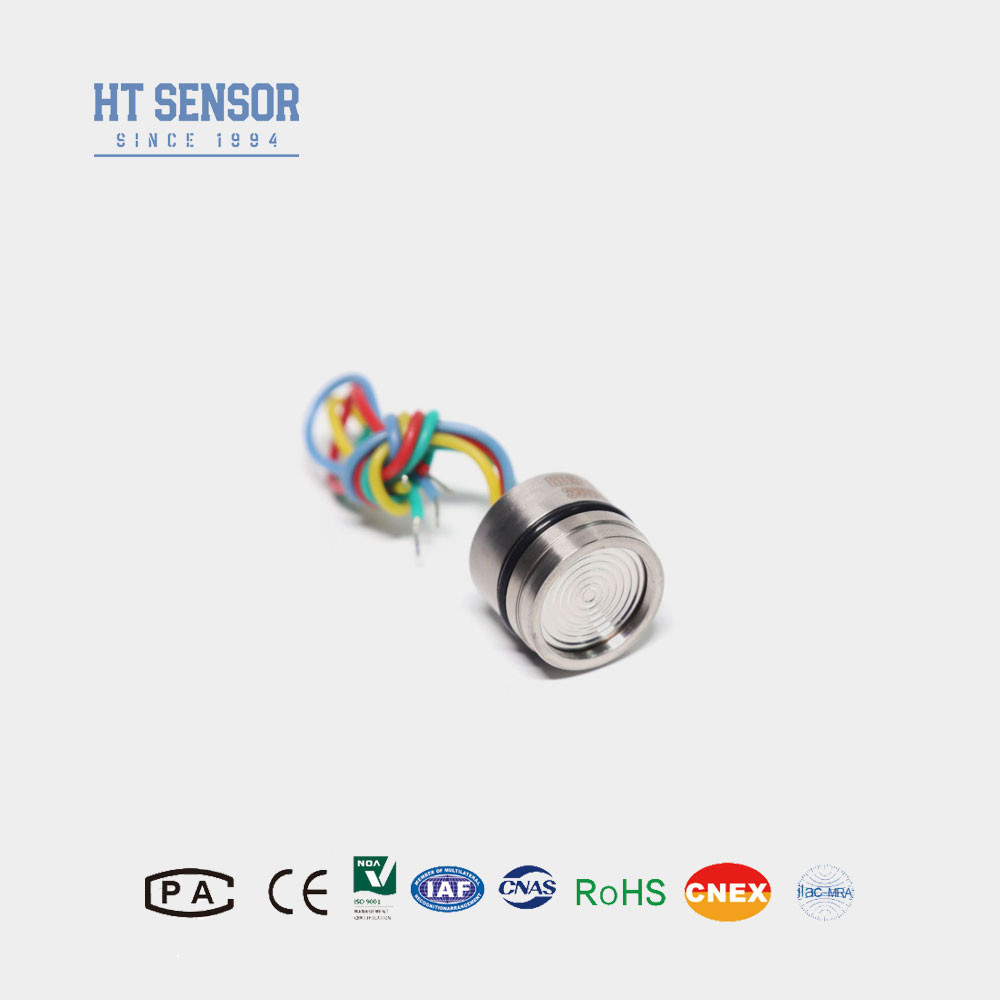

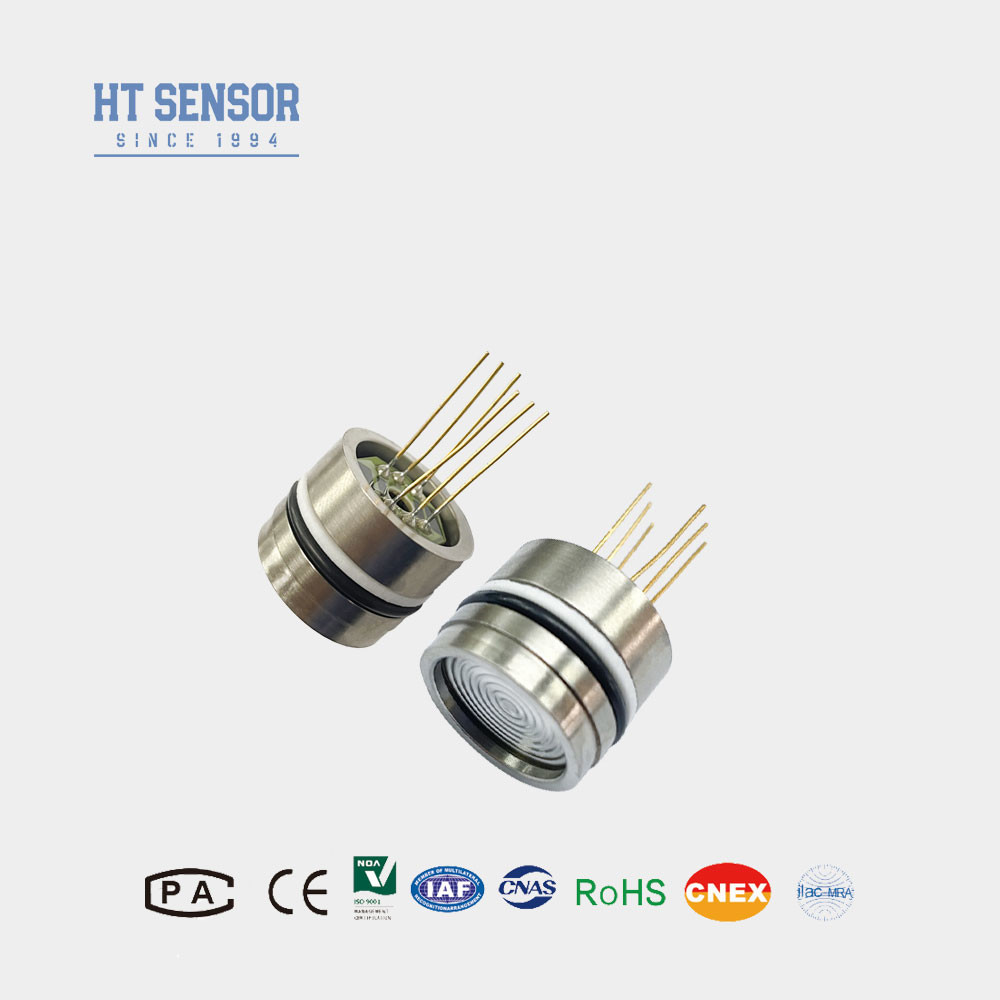

HT19F Sensores de pressão de silicone de piáfragma
HT19F Pressão de silícioSensor
Introdução do sensor de pressão de silício:
HT19F sensor de pressão de silício piezorresistivo, o componente principal é um elemento de detecção de silício difuso de alta estabilidade.Encapsulamento de sensores utilizando a pressão do óleo de silicone a partir de um diafragma de aço inoxidável de 316 l para o elemento de detecçãoSensor de pressão piezoresistivo que utiliza chips de alta estabilidade e de alta precisão de silício, o uso de um design de tensão otimizado da base sinterizada, SMT, ligação de fio de ouro,Soldadura de diafragmas, revestimento de alto vácuo, eliminação de tensões do ciclo de pressão, envelhecimento a alta temperatura, compensação de temperatura e outros processos.Experiência de produção e inovação técnica, os produtos têm excelente estabilidade e desempenho, amplamente reconhecidos pelos utilizadores.
Características do produtoSensor de pressão de silício:
- Largo intervalo de medição: 0~10KPa~100Mpa
- Elementos sensores de silício piezoresistivo
- Com um diafragma de titânio ou Hastelloy
- Montagem de anel O
- Alta precisão e estabilidade.
Aplicações com um diâmetro superior a 50 mm,:
- Pressão de medição de gás e líquido
- Exploração de petróleo
- Abastecimento de água, abastecimento de calor da cidade
- Sistema de controlo de processos
- Inspecção da aviação e da navegação
- Pressão hidráulica
Dados elétricos do sensor de pressão de silício
Fornecimento:1.5mADC
Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ
Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros de desempenho: | |||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Tipo | Max. | Unidade | |||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ¢ 50 | °C | ||
| ≥ 35 kPa | 0 ¢ 70 | °C | |||
| Temperatura de funcionamento | -20 ¢80 | °C | |||
| Temperatura de armazenamento | - 40 ¢ 125 | °C | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | 28 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: corrente constante de 1,5 mA e temperatura ambiente de 25 °C | |||||
Dimensão
Nota:
1Durante a montagem, prestar atenção à coordenação do tamanho do núcleo e da caixa do transmissor para alcançar a estanqueidade de ar necessária.
2. Durante o processo de montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danificar a placa de compensação.
3Se o suporte em estudo for incompatível com o diafragma central e o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar deformações ou perfurações do diafragma e danos ao núcleo.
5Manter a porta de pressão do núcleo do gabarito aberta à atmosfera para evitar que a água, o vapor de água ou os meios corrosivos entrem na câmara de pressão negativa do núcleo do gabarito.
6Se houver qualquer alteração no pin, consulte o rótulo do produto.
