Sensor de pressão de silício para tubo de cobre para medição de pressão de gás para ar ou gás
Product Details
| Modelo não.: | HT12 | Tipo de thread: | TO8 |
|---|---|---|---|
| Tipo de fiação: | Pinos de Kovar revestidos de ouro | Meio de medição: | Ar gasoso |
| Faixa: | 0-10kpa~1000kpa | Saída: | Sinal analógico |
| Poder: | 1.5mA | Código Hs: | 9026209090 |
| Para: | Transmissor de pressão de silício difuso | Personalização: | Disponível OEM e ODM |
| Destacar |
1Sensor de pressão de silício de 0,5 mA,Sensor de pressão piezoresistivo de silicone de tubo de cobre |
||
Product Description

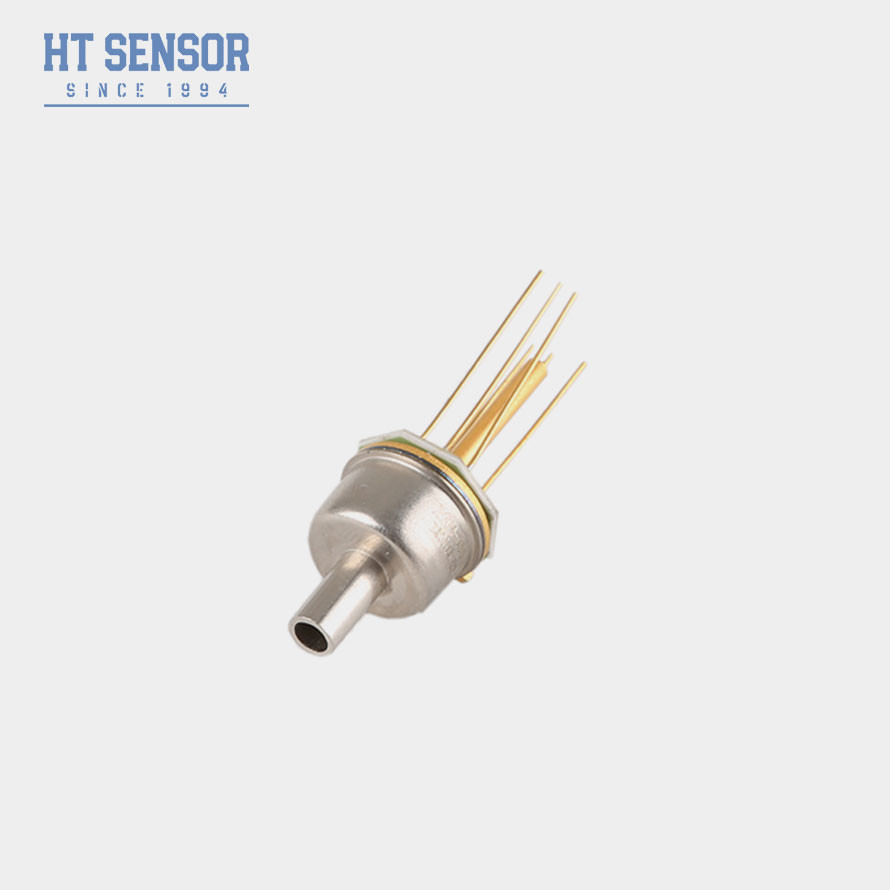

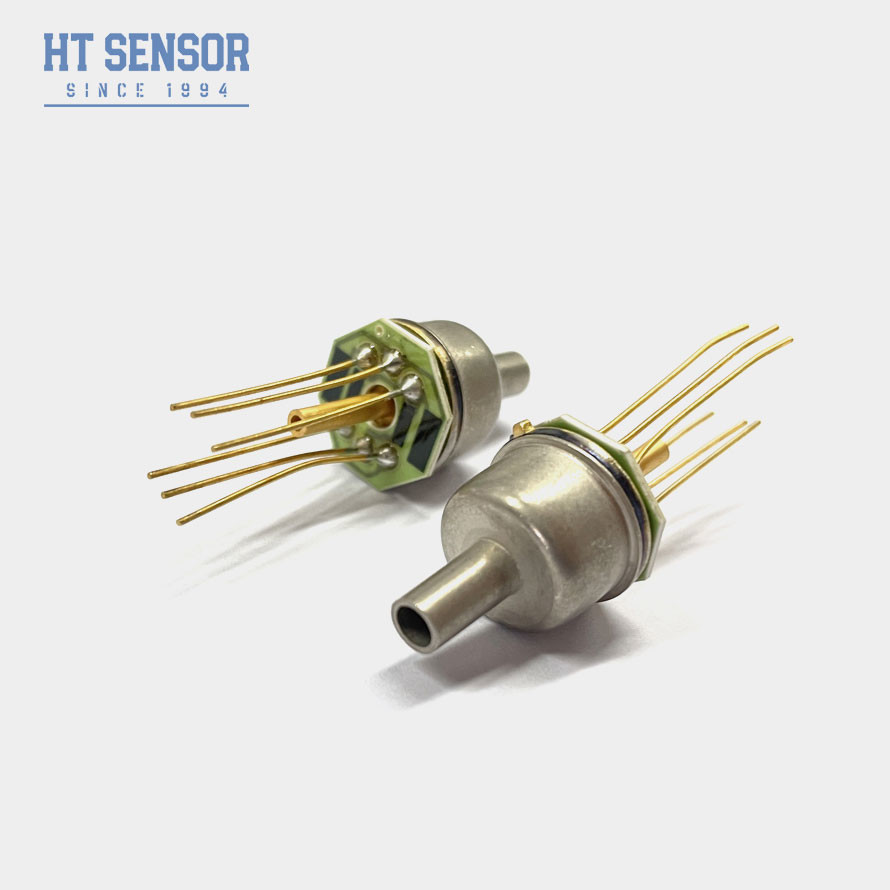

Sensor de pressão de silício de tubo de cobre Sensor de medição de pressão de gás
O sensor de pressão piezorresistivo de silício HT12 é um elemento de silício de difusão altamente estável embalado em tecnologia avançada de embalagem TO8.O núcleo não cheio de óleo evita o erro do perfil e melhora significativamente a estabilidade da pequena faixaPor conseguinte, tem um bom efeito na medição da pressão de gás seco não corrosivos.
Características do produto do sensor de pressão de silício:
- O intervalo de medição é amplo, de 0 a 10 KPa a 2 MPa.
- Alta fiabilidade, boa estabilidade.
- Tecnologia de encapsulamento TO8.
- Aplicações aeroespaciais.
Aplicaçõescom um diâmetro superior a 50 mm,:
- Foi medida a pressão de gás seco e não corrosível.
- O sistema de controlo pneumático Aplicações médicas da engenharia biomédica.
- Controles HVAC.
- A aviação aeroespacial relacionada com o objectivo da experiência.
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada:3KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | ||||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Tipo | Max. | Unidade | ||||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | |||
| Repetitividade | 0.05 | 0.1 | % F.S. | |||
| Histerese | 0.05 | 0.1 | % F.S. | |||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | |||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamento | -20 a 80 | oC | ||||
| Temperatura de armazenamento | -40 ~ 125 | oC | ||||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 4MPa | |||||
| Pressão de explosão | 5x a escala completa | |||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||||
| Material do diafragma | 316L | |||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||||
| Choque. | 100 g, 11 ms | |||||
| Tempo de resposta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| Os parâmetros são ensaiados nas seguintes condições: corrente constante de 1,5 mA e temperatura ambiente de 25 °C | ||||||
| Esboço Construção | |
| Dimensão | |

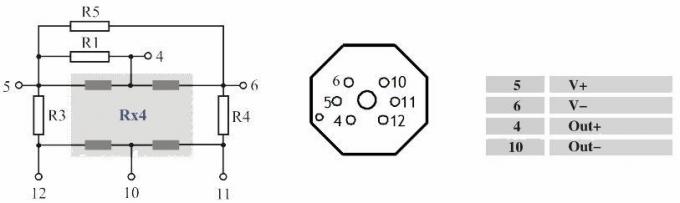

| Conexão elétrica e compensação |
|
|
| Dicas de encomenda |
3Se o meio em ensaio for incompatível com o material da ficha e da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o interior do sensor com as mãos ou com objetos afiados para evitar deformações ou perfurações do diafragma e danos ao núcleo.
5Manter a porta de pressão do núcleo do gabarito aberta à atmosfera para evitar que a água, o vapor de água ou os meios corrosivos entrem na câmara de pressão negativa do núcleo do gabarito.
6Se algum pin mudar, consulte o rótulo no fio principal.
