Transdutor de Pressão de Diafragma Plano BPHT24 Sensor de Pressão de Aço Inoxidável Sensor de Nível Industrial 4-20mA
Product Details
| Modelo NÃO.: | BPHT24 | Faixa: | 0-10kpa~35Mpa |
|---|---|---|---|
| Poder: | 24Vcc | Saída: | 4-20mA /0-10VDC e assim por diante |
| Fio: | G1/2 1/2NPT e assim por diante | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Tipo: | Sensor nivelado do transmissor de pressão do diafragma | Meio de medição: | Líquido, gás, cola para bebidas, etc. |
| Destacar |
BPHT24 Transdutor de pressão de diafragma,Transdutor de pressão do diafragma 4-20mA,Sensor de pressão de aço inoxidável 4-20mA |
||
Product Description

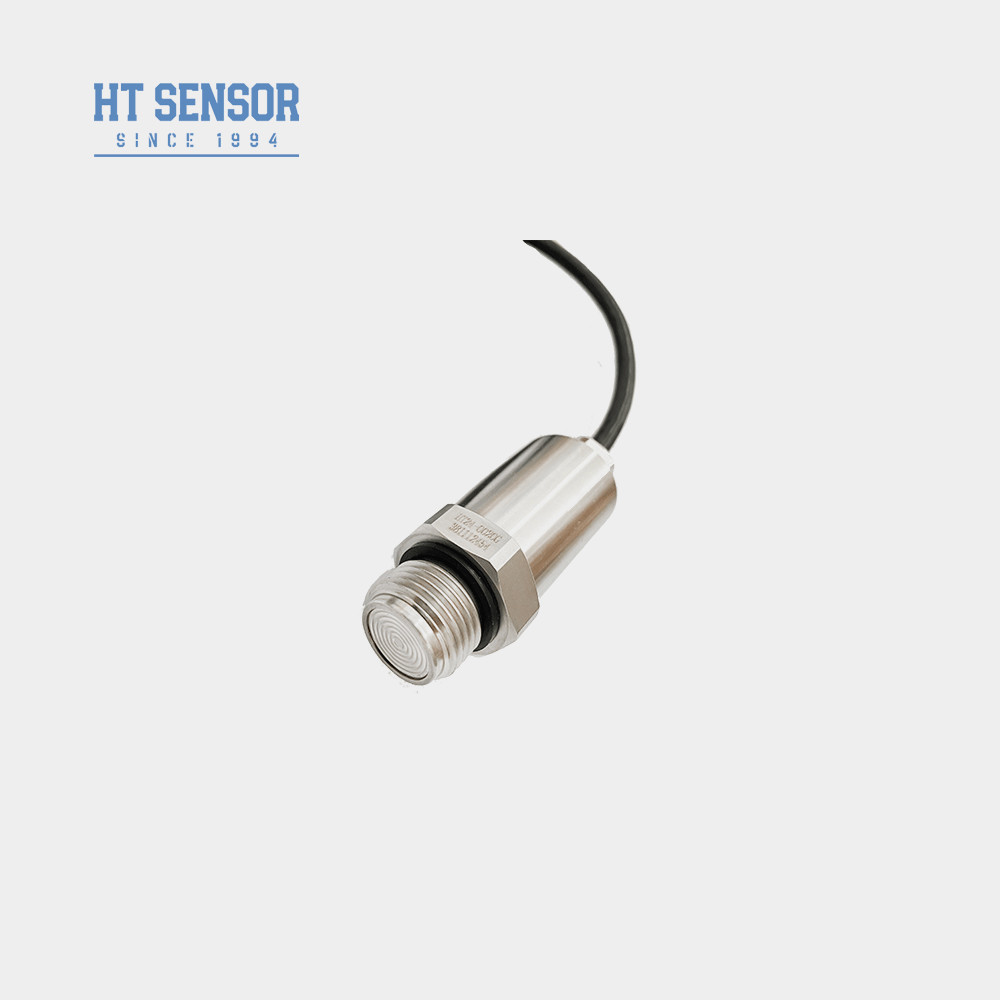

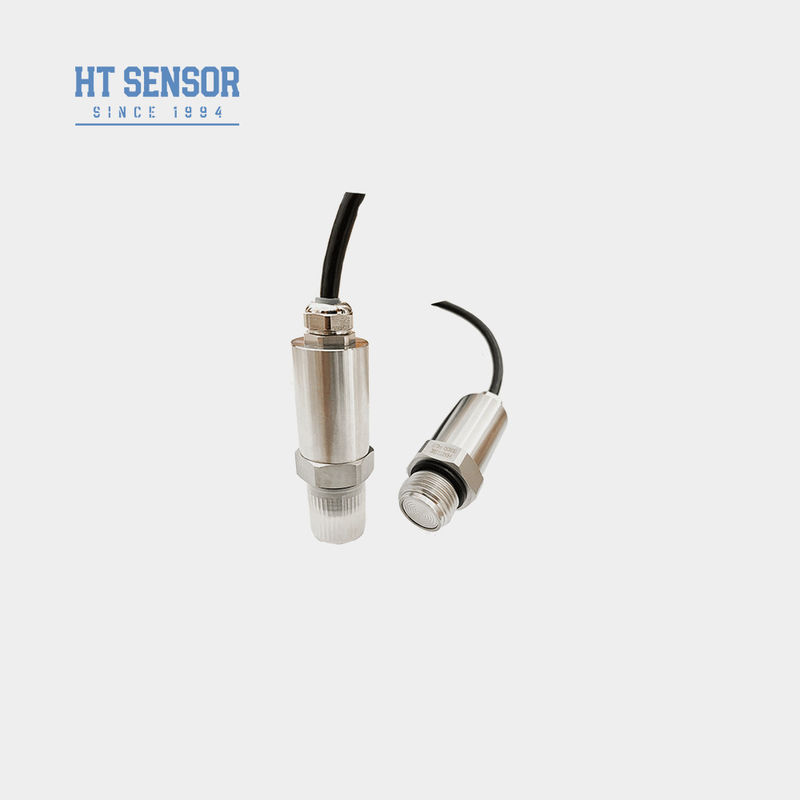

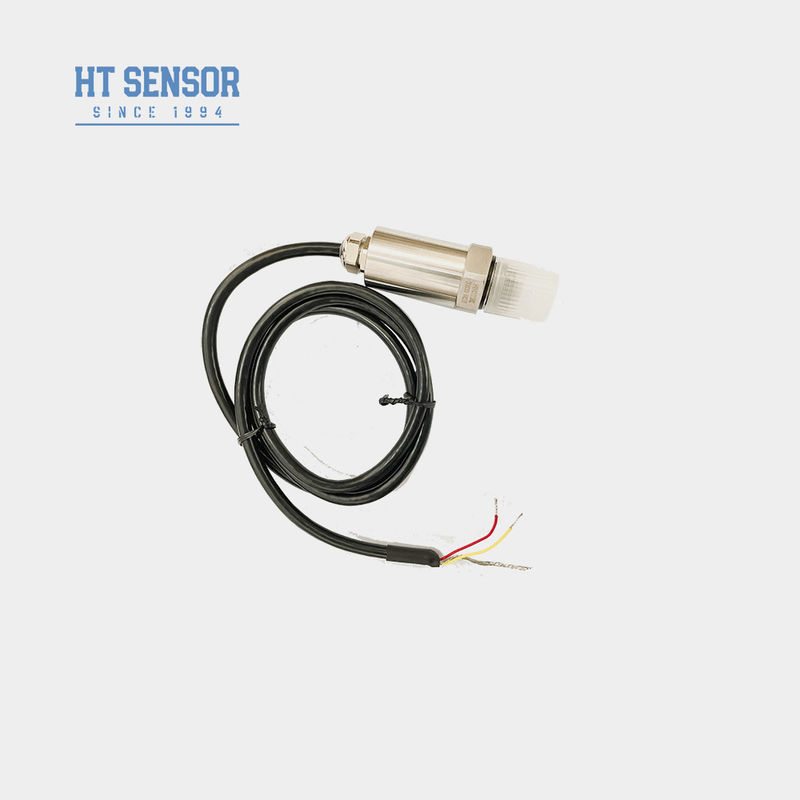

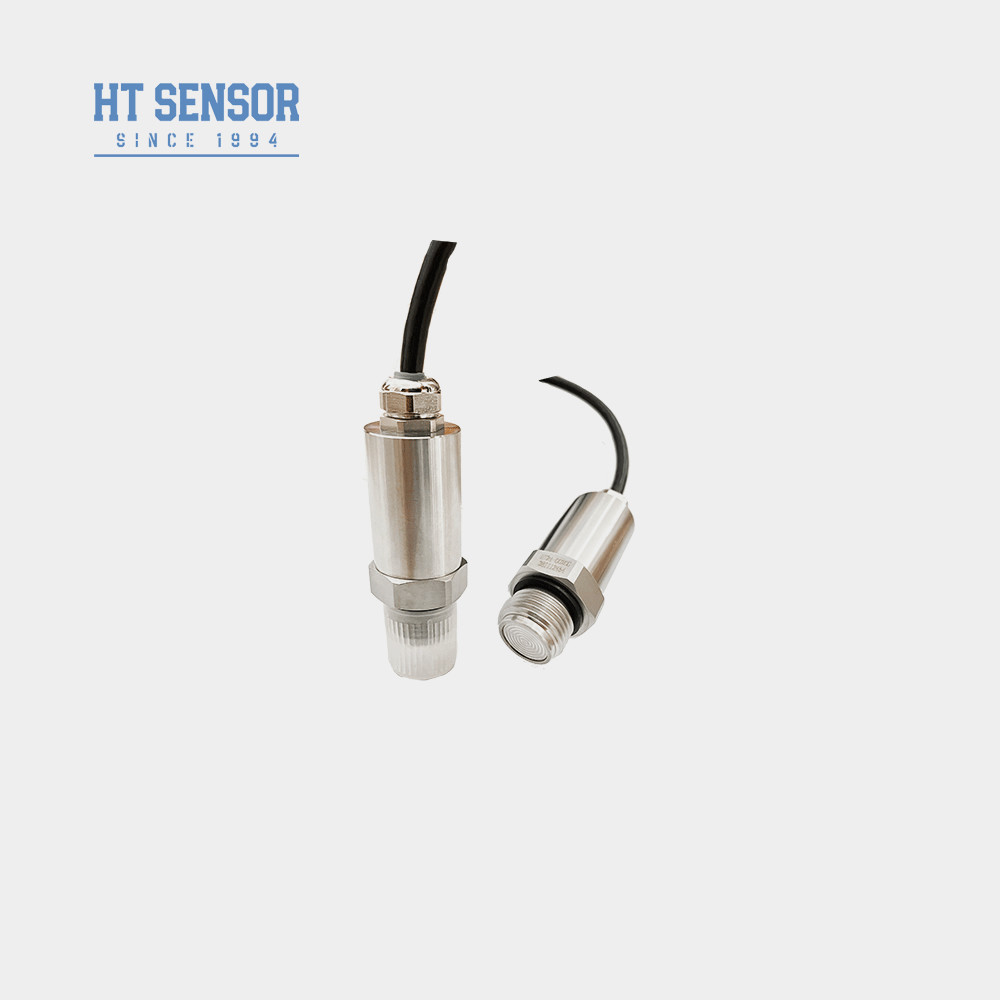

Sensor Transmissor de Pressão 4-20mA BPHT24 com Estrutura Totalmente em Aço Inoxidável
Transmissor de Pressão BPHT24
Introdução do sensor transmissor de pressão com diafragma embutido:
Transmissor de pressão com diafragma embutido BPHT24 sensorCom seu design rosqueado e estrutura de filme plano, o transmissor de pressão oferece fácil instalação e capacidades precisas de detecção de pressão. É comumente usado em sistemas de automação para converter sinais de pressão em saídas elétricas, permitindo controle e monitoramento eficazes.
Características do Produto do sensor transmissor de pressão com diafragma embutido:
1. Várias opções de interface de pressão
2. Projetado para aplicações higiênicas para evitar incrustações de mídia
3. Alta precisão com estrutura totalmente em aço inoxidável
4. Fácil de limpar
Aplicações do sensor transmissor de pressão com diafragma embutido:
- Este produto é projetado para medir gases e líquidos não corrosivos usando material 316L.
- É particularmente adequado para aplicações nas indústrias de proteção ambiental e química.
- O produto também é amplamente utilizado nas indústrias marítima e de aviação devido à sua alta confiabilidade e precisão.
- Além disso, este transmissor de pressão é ideal para uso nas indústrias médica, biofarmacêutica e de higiene alimentar, onde precisão e limpeza são de suma importância.
| Parâmetros de Desempenho do sensor transmissor de pressão com diafragma embutido | |
| Faixa de Medição | 0~35Kpa…~20MPa |
| Tipo de Pressão | Pressão Manométrica, Pressão Absoluta, Pressão Selada |
| Sobrecarga | ≤ 1,5 vezes a faixa nominal |
| Precisão @ 25ºC | ±0,25% (Típico) ±0,5% (Máximo) |
| Repetibilidade& Histerese | 0,02%F.S(Típ.) 0,05%F.S(Máx.) |
| Estabilidade a Longo Prazo | ±0,1%F.S/Ano(Típ.) ±0,2%F.S/Ano(Máx.) |
| Deriva de Temperatura do Ponto Zero | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Deriva de Temperatura de Escala Completa | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Resposta de Frequência | 2,4Khz |
| Temperatura de Compensação | 0-70ºC(≤10mpa, personalizável) |
| Temperatura de Operação | -20ºC~80ºC |
| Temperatura de Armazenamento | -40ºC~120ºC |
| Vibração | 10g, 55Hz ~ 2kHz |
| Material da Carcaça | 304, 316L |
| Material do Diafragma | 316L |
| Resistência de Isolamento | 100MΩ 100VDC |
| Classificação à Prova de Explosão | Ex db IIC T6 Gb |
| Classificação de Proteção | IP65 |
| Vedação O-Ring | Borracha de flúor |
| Peso | ~0,15kg |
| Sinal de Saída | Tensão de Alimentação | Tipo de Saída |
| 4~20mA | 12~30VDC | 2/3/4 fios |
| 0~10/20mA | 3 fios |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| Protocolo de Comunicação RS485 | 3,6~30V / Bateria | 4 fios |
| Construção Externa do sensor de pressão com diafragma embutido | |

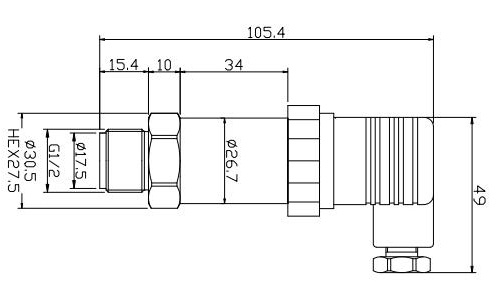

| Dimensão | |
| Dicas de Pedido |
- Por favor, certifique-se de que a mídia testada é compatível com a parte de contato do produto antes de fazer uma seleção.
- Observe que produtos à prova de explosão não vêm com cabeçotes de display digital ao fazer um pedido.
- Ao encomendar um transmissor com um cabeçote de display LCD ou LED, certifique-se de que a fonte de alimentação não seja inferior a 20VDC.
- Para uma operação confiável, recomenda-se instalar dispositivos de proteção contra raios no campo e garantir o aterramento adequado do produto e da fonte de alimentação.
- A faixa de temperatura operacional nominal do O-ring de borracha de flúor é de -20ºC a 250ºC. Se a temperatura operacional for inferior a -20ºC, escolha um O-ring de EPDM.
- O comprimento padrão do cabo é de 1,5m, e existem três materiais de cabo para escolher. Se não houver instruções especiais, o material do cabo de polietileno será usado. Se você precisar de um material de cabo diferente, especifique-o no pedido.
- Se houver requisitos especiais, como vibração forte, força de impacto instantânea ou forte interferência eletromagnética ou de RF, informe-nos e indique-o no pedido.
| Guia de Pedido do sensor de pressão com diafragma embutido | ||||||||
| BPHT24 | Transmissor de Pressão | |||||||
| Código | Construção Externa | |||||||
| IX | Transmissor de Pressão com Display | IIC/III | Geral Industrial/ Transmissor de Pressão com Display | |||||
| T | Transmissor de Pressão Resistente a Altas Temperaturas | |||||||
| Faixa de Medição | 0~35Kpa…~20MPa | |||||||
| (0-X)Kpa ou MPa | X: Indica a Faixa de Medição Real | |||||||
| Código | Fonte de Alimentação | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outro | |||||||
| Código | Sinal de Saída | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0,5~4,5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de Pressão | |||||||
| J1 | M20×1,5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outro | |||||||
| Código | Conexão Elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | Plugue PG7 | |||||||
| B3 | Saída de Cabo Selada | |||||||
| B4 | Caixa Industrial 2088 | |||||||
| B5 | Caixa Industrial 2088 com Display | |||||||
| B6 | Outro | |||||||
| Código | Tipo de Pressão | |||||||
| G | Pressão Manométrica | |||||||
| A | Pressão Absoluta | |||||||
| S | Pressão de Referência Selada | |||||||
FAQ:
Q1: Vocês são uma empresa de fabricação?
A1: Sim, somos uma empresa de fabricação com mais de 29 anos de experiência.
Q2: Produtos Personalizados
A2: Oferecemos serviços de OEM e Design Personalizado para atender às suas necessidades específicas.
Q3: Garantia de Qualidade
A3: Nossos produtos vêm com uma garantia limitada de 12 a 18 meses a partir da data de envio para o comprador original. Fornecemos substituição ou reparo gratuito de produtos defeituosos dentro deste período de garantia. Observe que esta garantia não cobre nenhuma unidade que tenha sido modificada, mal utilizada ou negligenciada.
Q4: Envio e Embalagem
A4: Geralmente enviamos nossos produtos usando serviços expressos internacionais como UPS, FedEx, DHL e INT. O frete é pré-pago, mas também podemos usar sua conta de remessa para coleta. Nossos produtos são embalados de acordo com os requisitos padrão de embalagem de exportação e incluem certificado de inspeção.
Q5: Contate-nos
A5: Nossa equipe de vendas dedicada está pronta para ajudá-lo com quaisquer dúvidas técnicas ou comerciais. Você pode nos deixar uma mensagem ou clicar na opção Serviço Online para entrar em contato conosco.
