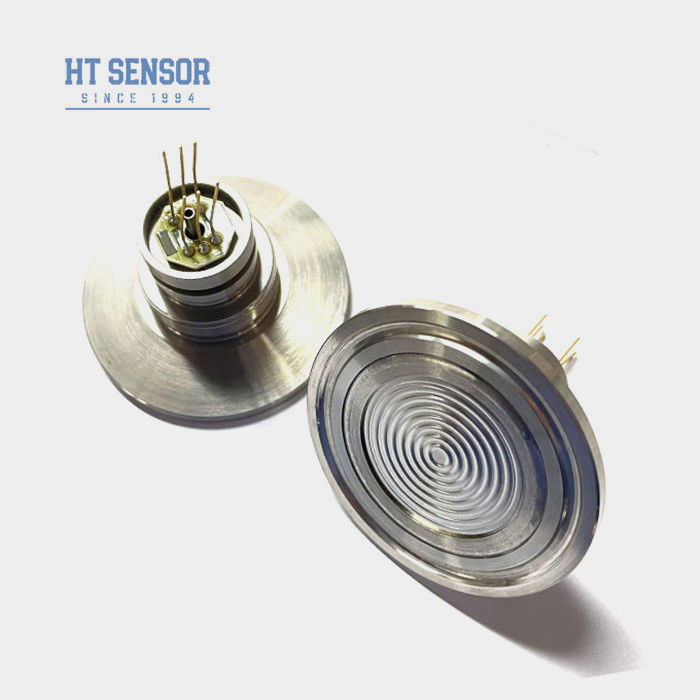

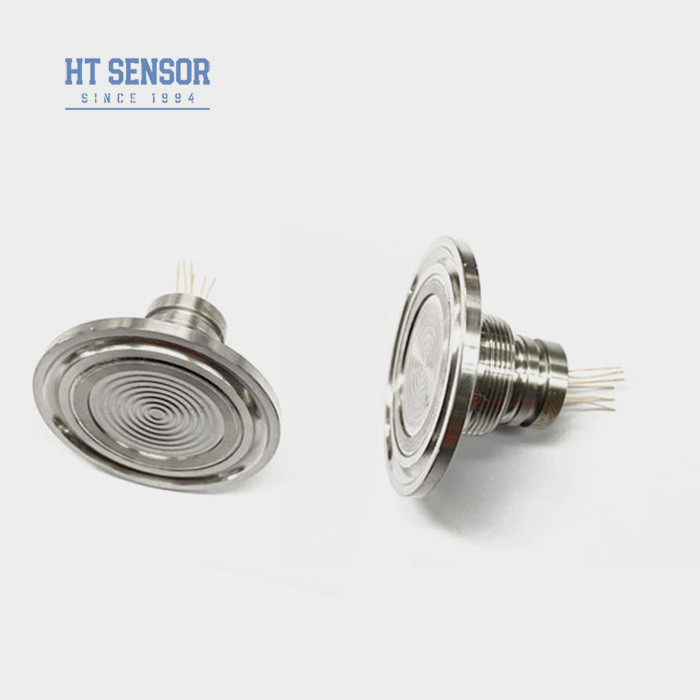

HT-IQ Sensor de pressão flush de silício Flush Diafragma Transmissor de pressão núcleo 50,4 mm
Product Details
| Modelo NÃO.: | HT-IQ | Faixa: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Tipo de fiação: | Pins de Kovar dourados ou 4 fios | Meio de medição: | Aperto de ar e de líquido |
| Dia: | 50.4 mm | Saída: | Análogo 100mv+-30mv |
| Poder: | 1.5mA | Tipo: | Sensor de pressão de silício difundido |
| Material: | 316L Aço inoxidável | Fio: | 50.4 mm |
| Destacar |
Sensor de pressão de descarga de silício HT-IQ,50Sensor de pressão de silicone de.4 mm,Transmissor de pressão do diafragma 50 |
||
Product Description
Sensor de pressão de silício HT-IQ para teste de líquido com ligação de pinça de 50,4 mm
HT-IQ PiezoresistivoSilícioSensor de pressão
Introdução de um sensor de pressão de silício:
HT - sensor de pressão IQ é um sensor de pressão de diafragma de silício de difusão de descarga. sensor de pressão de pinça com tecnologia de enchimento de óleo de silicone descartável.A pressão sentida pelo diafragma é transmitida para o chip de pressão através do óleo de silicone, e o circuito de compensação corrige o sinal de pressão para um sinal elétrico linear.A indústria do álcool e de outras indústrias sanitárias e geralmente adequadas para medições podem ser contaminadas em ocasiõesDiafragma plano com estrutura de fixação, fácil de instalar e remover, fácil de limpar.
Características do produtode sensores de pressão de silício:
- Tecnologia avançada e embalagens de acero inoxidável 316L
- Compensação da temperatura e correcção do ponto zero através de uma película espessa
- circuitoExcelente fiabilidade, repetibilidade e estabilidade
- Estrutura de diafragma de lavagem a alta temperatura para fácil limpeza
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada: 2,5 KΩ~6 KΩ
- Impedância de saída: 2,5 KΩ~6 KΩ
- Conexão elétrica: pinos de Kovar banhados em ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenhode sensores de pressão de silício difundido por descarga: | |||||
| Faixa de medição | Diâmetro ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500 KPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 220 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C | |||||
| Esboço Construção | |
| Dimensão |
|
| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de encomenda |
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
