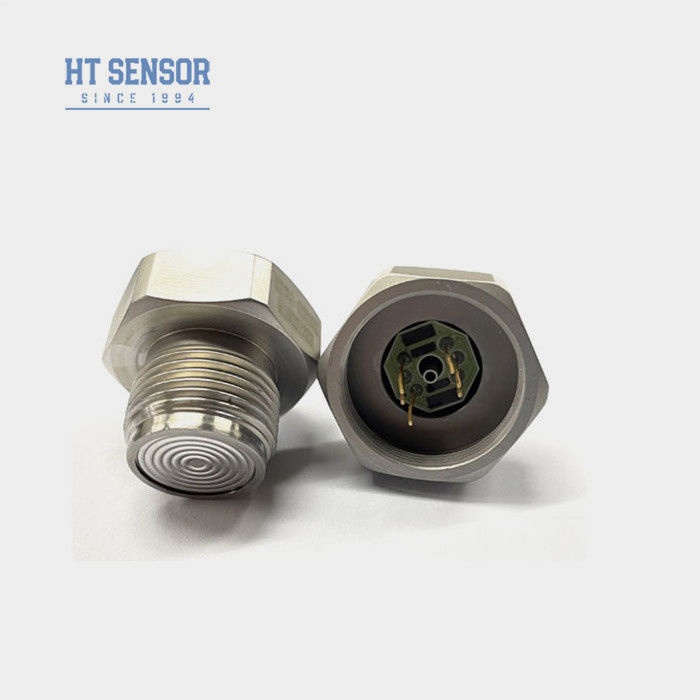

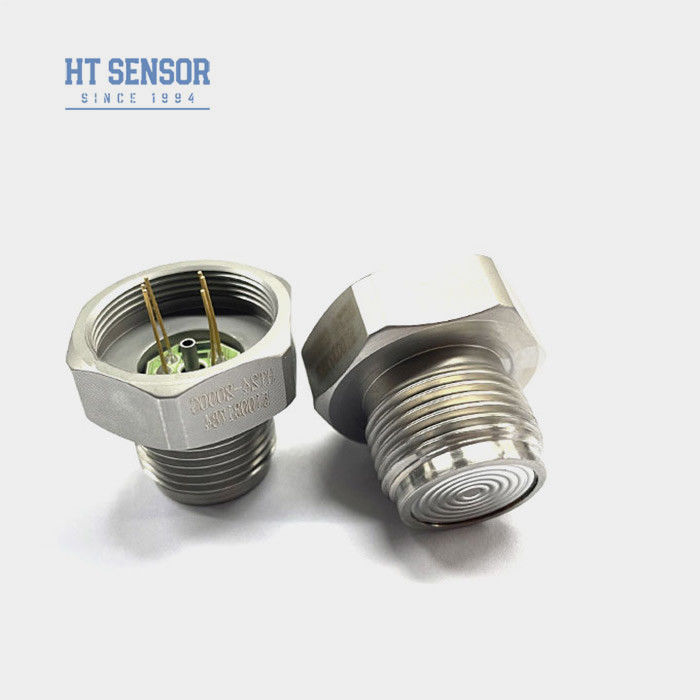

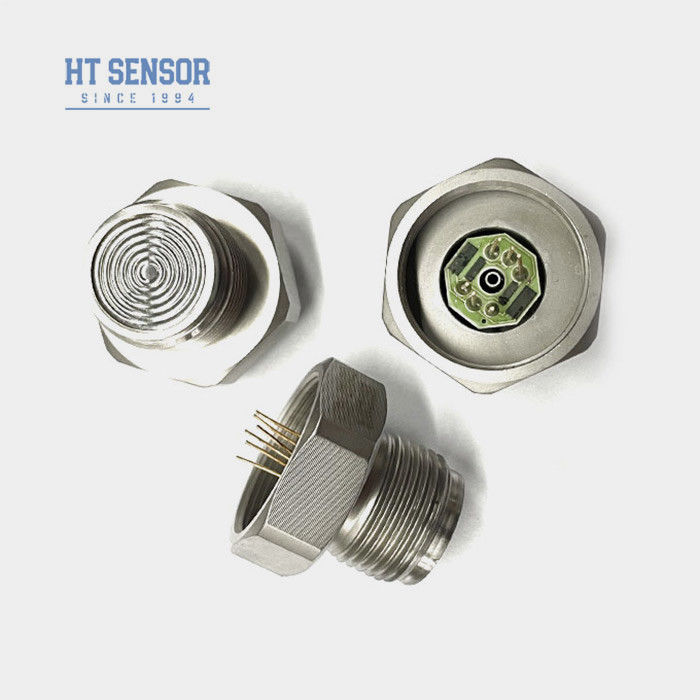

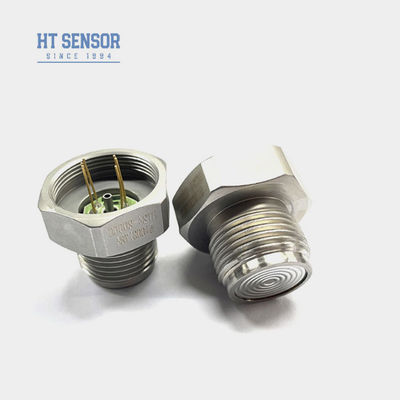

HT24 Sensor de Pressão de Silício Flush Higiénico para Pressão de Líquidos Ambientais
Product Details
| Modelo NÃO.: | HT24 | Fio: | G1/2 M20*1.5 |
|---|---|---|---|
| Tipo de fiação: | Pinos de Kovar ou de quatro fios, revestidos de ouro | Meio de medição: | Ar e líquido |
| Faixa: | 0-10kpa~20Mpa | Poder: | 1.5mA |
| Tipo: | Sensor de pressão de silício piezoresistivo | Tipo de sinal de saída: | Signal mv de tipo analógico |
| Material: | 316L S. S. | Personalização: | Disponível OEM e ODM |
| Destacar |
HT24 Sensor de pressão de silício de descarga,Sensor de pressão de silício,Sensor de pressão de líquido ambiental higiénico |
||
Product Description
Sensor de Pressão de Silício HT24 Flush para Medição de Líquidos em Ambientes Higiênicos
HT24 Piezoresistivo Sensor de Pressão de Silício
Introdução do sensor de pressão de silício flush:
O sensor de pressão de silício HT24 é um sensor de diafragma embutido. O sensor de pressão utiliza tecnologia de enchimento com óleo de grau alimentício. O produto adota uma estrutura de filme plano, fácil de limpar, alta confiabilidade, adequado para medição de pressão e nível de fluidos viscosos como cola. O sensor utiliza um chip de pressão de silício de alta sensibilidade. O sensor é soldado na carcaça e não vaza. Vazamentos são mais confiáveis do que vedações com anel O. Sensor de pressão de diafragma flush com construção rosqueada para fácil limpeza e instalação.
O sensor de pressão utiliza tecnologia de enchimento com óleo de silicone descartável. A pressão sentida pelo diafragma é transmitida ao chip de pressão através do óleo de silicone, e o circuito de compensação corrige o sinal de pressão para um sinal elétrico linear. Pode evitar incrustações, problemas sanitários e atolamentos pegajosos e outros problemas. Amplamente utilizado nas indústrias alimentícia, farmacêutica, de vinho e outras indústrias de saúde e em ocasiões em que a mídia de medição pode ser contaminada.
Características do produto do sensor de pressão de silício flush:
- Utilizando tecnologia avançada e carcaça de aço inoxidável 316L, juntamente com materiais como titânio e Hastelloy para o diafragma
- Empregando circuitos de filme espesso para compensação de temperatura e ponto zero correção
- confiabilidade, repetibilidade e estabilidade excepcionais
- Estrutura de diafragma flush, o que facilita a limpeza
- Adequado para medir pressão de gás e líquido não corrosivos com compatibilidade 316L aço inoxidável
- Indústria de alimentos e bebidas
- Controle de processos industriais
- Indústria farmacêutica
- Fonte de Alimentação: ≤2mA DC (Típico 1.5mA DC)
- Impedância de Entrada : 2.5KΩ~6KΩ
- Impedância de Saída: 2.5KΩ~6KΩ
- Conexão Elétrica: Pinos Kovar banhados a ouro ou fios de alta temperatura de 100mm.
| Parâmetros de desempenho do sensor de pressão de silício flush: | |||||
| Faixa de Medição | Manométrica (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Absoluta (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Selada (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Típico | Máx | Unidade | |||
| Não Linearidade | ±0.15 | ±0.3 | %F.S | ||
| Repetibilidade | 0.05 | 0.1 | %F.S | ||
| Histerese | 0.05 | 0.1 | %F.S | ||
| Saída de Offset Zero | 0±1 | 0±2 | mV | ||
| Saída de Escala Completa | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Deriva de Temperatura de Offset Zero | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Deriva de Temperatura de Escala Completa | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Temperatura Compensada | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Temperatura de Operação | -20~80 | ºC | |||
| Temperatura de Armazenamento | -40~125 | ºC | |||
| Sobrecarga Permitida | Tome o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de Ruptura | 5X a escala completa | ||||
| Estabilidade a Longo Prazo | 0.2 % | F.S/Ano | |||
| Material do Diafragma | 316L | ||||
| Resistência de Isolamento | ≥200MΩ 100VDC | ||||
| Vibração | Sem alteração sob condições de 10gRMS, 20Hz a 2000Hz | ||||
| Choque | 100g,11ms | ||||
| Tempo de Resposta | ≤1ms | ||||
| Vedação com Anel O | Borracha de nitrila ou borracha fluorada | ||||
| Meio de Preenchimento | Óleo de Silicone | ||||
| Peso | ~55g | ||||
| Os parâmetros são testados sob as seguintes condições: 1.5mA @25°C | |||||
| Construção do Contorno | |
| Dimensão |
|
| Conexão elétrica e compensação |
|
| Exemplos de Seleção |
| Dicas de pedido |
- 1. Preste atenção ao ajuste entre o tamanho do núcleo e a carcaça do transmissor durante a montagem para obter a estanqueidade necessária
- 2. Durante a montagem da carcaça, certifique-se de que ela esteja alinhada verticalmente e aplique pressão uniforme para evitar emperramento ou danos à placa de compensação.
- 3. Se o meio medido não for compatível com o diafragma do núcleo e o material da carcaça (316L), instruções especiais devem ser fornecidas ao fazer o pedido.
- 4. Evite pressionar o diafragma do sensor com as mãos ou objetos pontiagudos para evitar danos ao núcleo devido à deformação ou perfuração do diafragma.
- 5. Mantenha a porta de pressão do núcleo de pressão manométrica aberta para a atmosfera e evite a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
- 6. Se houver alguma alteração nos fios dos pinos, siga o rótulo no núcleo real para referência
| Perguntas e Respostas |
.
.
