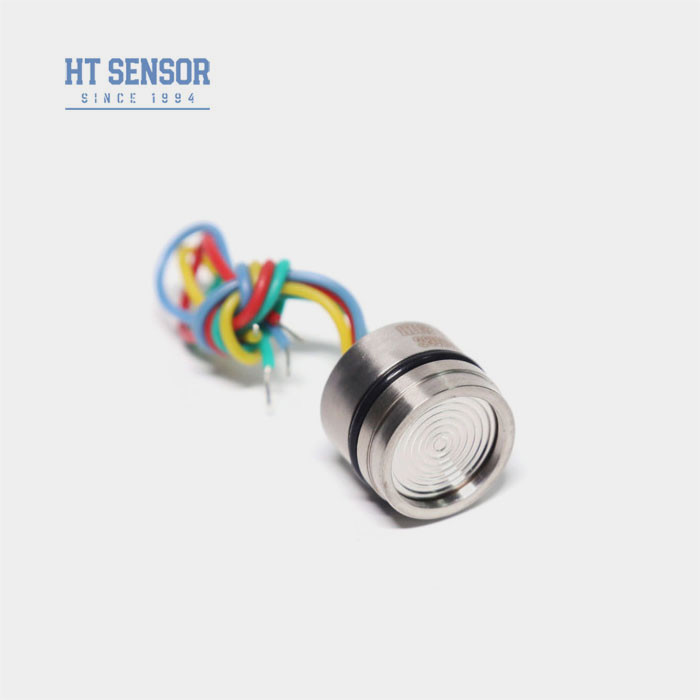

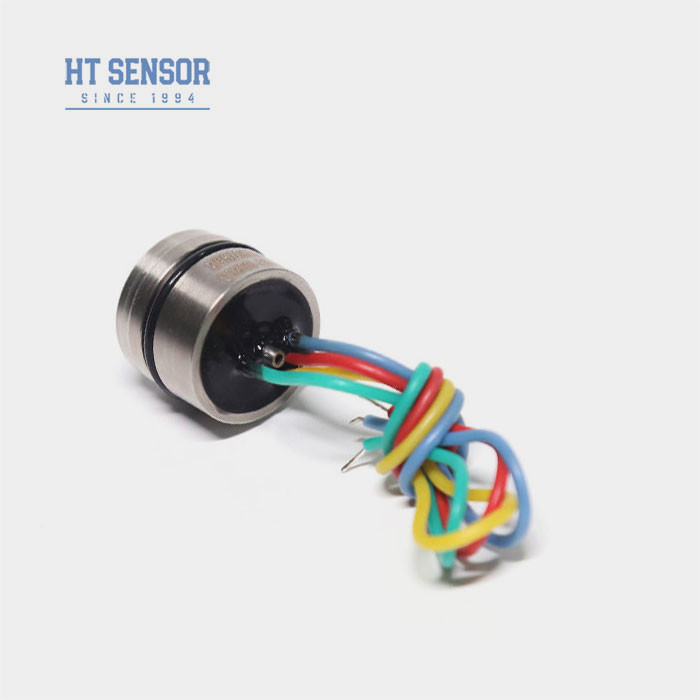

Célula de Sensor de Pressão de Silício por Difusão HT19 Sensor de Pressão Piezoresistivo 12mm de Altura
Product Details
| Material: | 316L | Intervalo mínimo: | 10kpa |
|---|---|---|---|
| Faixa máxima: | 60MPa | Fornecer: | 1.5mA |
| Saída: | 100mv+-30mv | selecionável: | Fios de silicone de quatro cores ou alfinetes dourados |
| Modelo: | HT19 | Alto: | 12mm |
| Óleo: | Silício de difusão | Fio: | Não |
| Destacar |
HT19 Sensor de pressão de silício de difusão,Célula de Sensor de Pressão de Silício de Difusão 12 mm,Sensor de pressão piezoresistiva 12 mm |
||
Product Description
HT19 Célula de Sensor de Pressão de Silício de Difusão para transmissor de pressão
HT19 Pressão de silícioSensor
Introdução do sensor de pressão de silício:
Sensor de pressão de silício piezorresistivo HT19, o componente principal é um elemento de detecção de silício difuso de alta estabilidade.O pacote de detecção utiliza óleo de silicone para transferir a pressão de um diafragma de aço inoxidável 316L para o elemento de detecçãoO sensor de pressão piezoresistivo adota um chip de pressão de silício avançado internacional com alta estabilidade e alta precisão, adota uma base de sinterização com design de tensão otimizado e é produzido pela SMT,ligação de fio de ouro, soldagem de diafragma, lubrificação de alto vácuo, alívio de tensão do ciclo de pressão, envelhecimento a alta temperatura, compensação de temperatura e outros processos.Experiência em produção e inovação tecnológica, os produtos têm excelente estabilidade e desempenho, e são amplamente reconhecidos pelos utilizadores.
Características do produtoSensor de pressão de silício:
- Largo intervalo de medição: 0~10KPa~100Mpa
- Elementos sensores de silício piezoresistivo
- Com um diafragma de titânio ou Hastelloy
- Montagem de anel O
- Alta precisão e estabilidade
Aplicações com um diâmetro superior a 50 mm,:
- Pressão de medição de gás e líquido
- Exploração de petróleo
- Abastecimento de água, abastecimento de calor da cidade
- Sistema de controlo de processos
- Inspecção da aviação e da navegação
- Pressão hidráulica
Dados elétricos do sensor de pressão de silício
Fornecimento:1.5mADC Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros |
Faixa: 0~10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipico | Max. - O quê? | Unidades | ||
| Pressão Não-linearidade |
± 0.15 |
± 0.3 | % F.S. | |
| Repetitividade de pressão e histerese | 0.02 | 0.05 | % F.S. | |
| Resultado zero | 0 ± 1 | 0 ± 2 | mV | |
| Saída de span | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| Erro de temperatura zero | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Período de erro de temperatura | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressão de prova | 3X Faixa nominal ou 120 MPa, consoante o que for menor | - Não, não. | ||
| Intervalo de temperatura de funcionamento | -20 a 80 | °C | ||
| Intervalo de temperatura compensado | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervalo de temperatura de armazenamento | -40 ~ 125 | °C | ||
Nota:Parâmetro acima em condições:Alimentação: 1,5mA Temperatura: 25°C
Dimensão
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar a estanqueidade de ar necessária
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou materiais corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
