Sensor de transmissão de pressão de pequeno porte Transmissor de pressão de silício com sensor de conector M12
Detalhes do produto
| Modelo NÃO.: | BP156-M | Material de habitação: | 316L |
|---|---|---|---|
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Marca registrada: | Sensor HT |
| Origem: | Baoji, China | Tipo de estrutura: | Sensor de transmissor de pressão de silício difuso |
| Meio de medição: | Líquido e ar | Faixa de pressão: | 0kpa~10kpa...20MPa |
| Classificação IP: | IP65 | Personalização: | OEM e ODM |
| Destacar |
Sensores de transmissão de pressão de pequena dimensão RoHs,Sensor de transmissor de pressão com conector M12,Transdutor de pressão de silício com conector M12 |
||
Descrição do produto

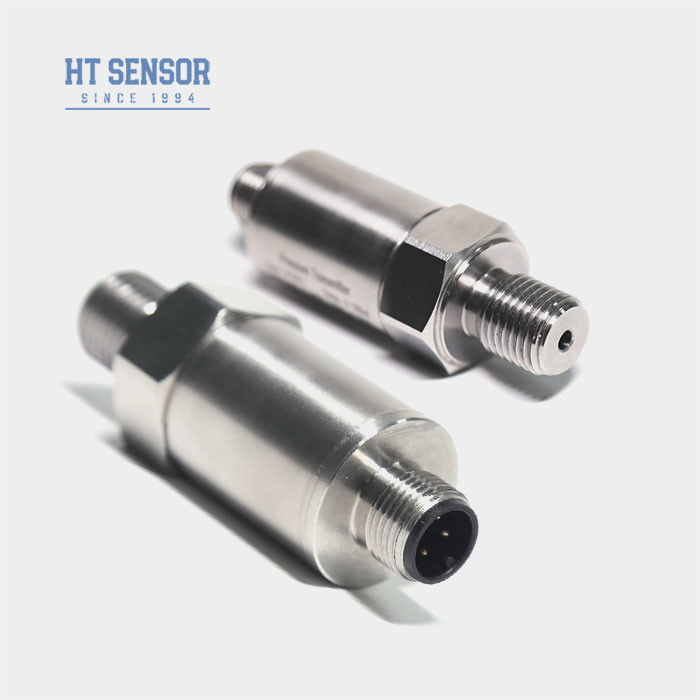

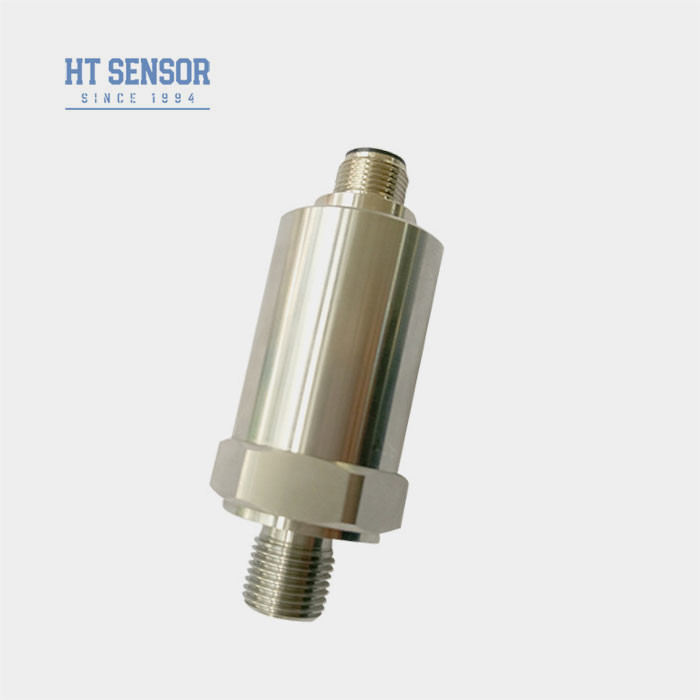

BP156-M Sensor de transmissor de pressão de pequena dimensão com conector M12
Transmissor de pressão BP156-M
Introdução de um sensor de mini-transmissor de pressão:
O mini sensor de transmissor de pressão BP156-M utiliza um sensor de pressão piezorresistivo com um diafragma de aço inoxidável isolado como elemento de detecção de sinal, através de testes automáticos,corte a laser compensando o zero e a sensibilidade num intervalo de temperaturas mais alargadoO circuito do amplificador está em caixa de aço inoxidável, transformando o sinal do sensor em sinal de saída padrão.Ensaios e envelhecimento de produtos semiacabados e totalmente acabados, o transmissor é estável e fiável, com excelente flexibilidade, sensibilidade e diversidade.Estação de energia e hidrologia, etc.
Características do produtode micro sensor de transmissão de pressão:
1Intervalo de temperatura: -20 a 85oC;2• Ampla gama de temperaturas de funcionamento -40°C a 125°C;
3Sensor de pressão capacitivo cerâmico de alto desempenho;
4Disponíveis várias saídas 4~20mA/0,5~4,5V/1~5V/0~5V/SPI/I2C;
5. Dimensões pequenas, dimensão personalizável;
6- Packard opcional, M12, pequenos conectores Hirschman;
7. OEM, ODM, serviço de personalização disponível;
Aplicaçõesde micro sensor de transmissão de pressão:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenho de micro sensor de transmissão de pressão: | |
|---|---|
| Faixa de medição | 0kPa ~ 10kPa...40MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Exemplos de seleção |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de trabalho nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto é inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendasde micro sensor de transmissão de pressão | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2! | 5VDC | ||||||||
| D3! | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e o nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
