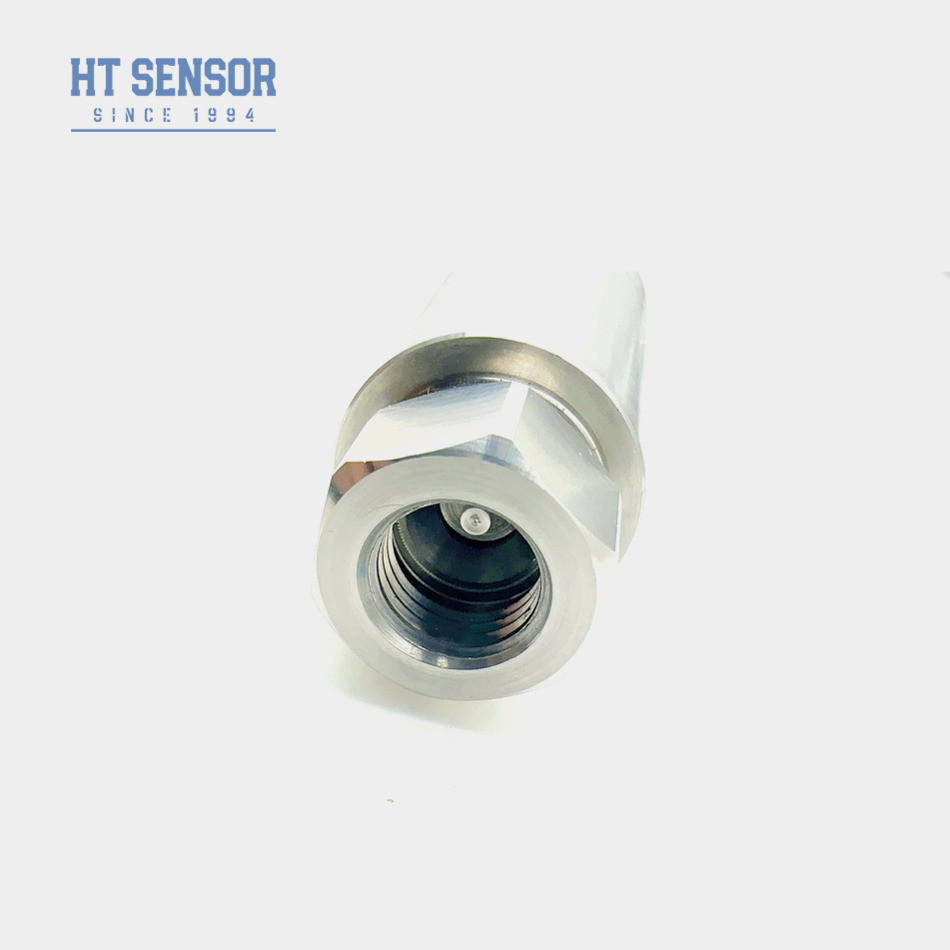

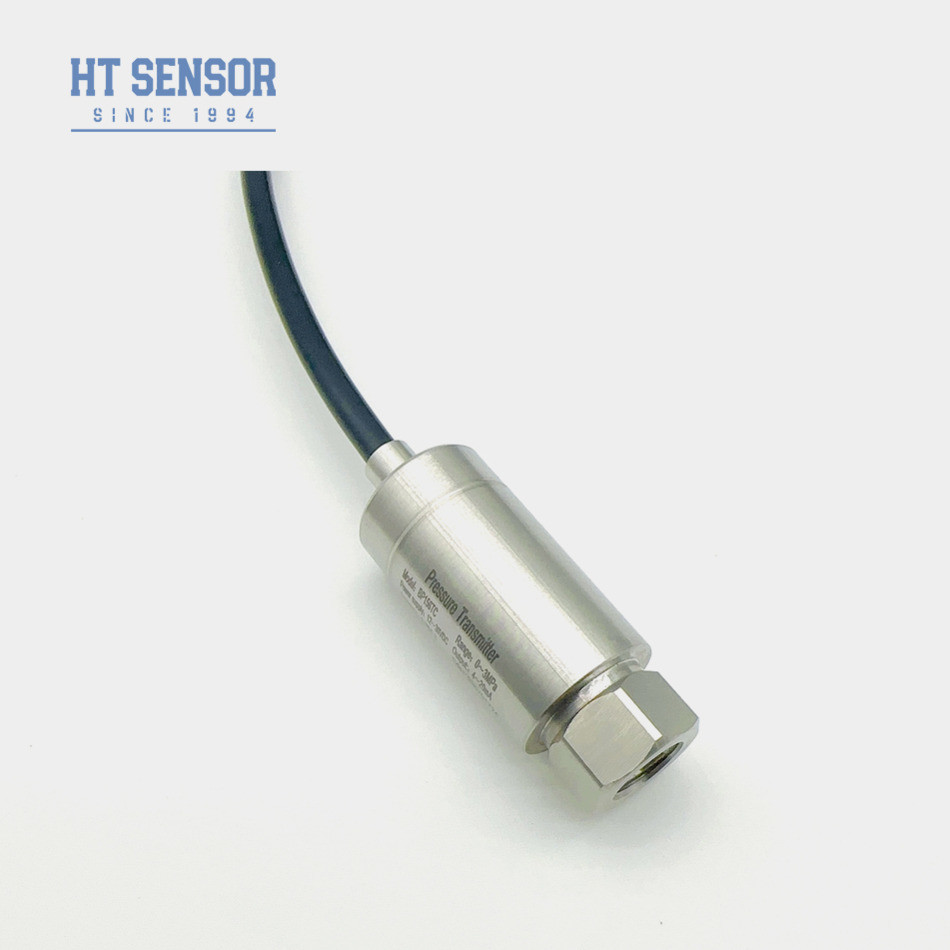

Sensor de Pressão Industrial Thimble 4-20mA BP156TC Transmissor de Pressão Cerâmico
Product Details
| Modelo não.: | BP156TC | Sensor: | Sensor cerâmico |
|---|---|---|---|
| Poder: | 5VDC /3,3VDC /12-36vdc | Saída: | 0.5-4.5V/0.2-2.2V /4-20mA |
| Material da Habitação: | 304S.S. | Marca registrada: | Sensor HT |
| Origem: | Baoji, China | Código HS: | 9026209090 |
| Grau de precisão: | 0,5% | Faixa de pressão: | 0kpa~200kpa...10MPa |
| Classificação IP: | IP65 | Personalização: | Disponível OEM e ODM |
| Destacar |
Transdutor de pressão industrial de 4-20mA,Transdutor de pressão industrial BP156TC,Transmissor de pressão cerâmico BP156TC |
||
Product Description
4-20mA BP156TC Sensor de pressão industrial dentro do sensor cerâmico
Transmissor de pressão BP156TC
Introdução do sensor de pressão industrial:
O transmissor de sensor de pressão industrial BP156TC é uma solução econômica concebida para compressores de ar e equipamentos de refrigeração.O transmissor incorpora a mais recente tecnologia e possui um circuito de transmissão de alto desempenho desenvolvido pela nossa empresaPossui um tamanho compacto, forte resistência à humidade e excelente resistência a interferências eletromagnéticas.O componente principal é um sensor de pressão cerâmico que oferece uma economia significativa de custos para ambientes de ensaio de pressão de baixa sobrecarga.
Características do produtode sensor de pressão industrial:
1- Largo intervalo de medição, interface de pressão diversificada
2- Design compacto e leve
3- Zero e ajustável em escala completa
4. Alta precisão, toda estrutura de aço inoxidável
Aplicaçõesde sensor de pressão industrial:
1Gases e líquidos não corrosivos com aço inoxidável 316L
2Indústrias marinhas e aeronáuticas
3Petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenhode sensor de pressão industrial: | |
| Faixa de medição | 0kPa ~ 500kPa...5MPa |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Exemplos de seleção |
| Dicas de encomenda |
2. Tenha em conta que os produtos à prova de explosão não incluem cabeças de visualização digital quando se faz um pedido.
3.Para assegurar um funcionamento fiável do produto, recomenda-se a instalação de dispositivos de protecção contra raios no local e a garantia de uma correcta ligação à terra do produto e da fonte de alimentação.
4.O anel O de borracha fluorada tem uma gama de temperaturas de funcionamento nominal de -20oC a 250oC. Para temperaturas de funcionamento inferiores a -20oC, deve ser selecionada uma vedação de anel O EPDM.
5O comprimento padrão do cabo é de 1,5 m e está disponível em três materiais.Por favor, indique-o na ordem.
6.Para requisitos especiais como vibração forte, força de impacto súbita, ou interferência eletromagnética/radiofrequência, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2! | 5VDC | ||||||||
| D3! | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes:
Para lhe recomendar o sensor mais adequado, informe-nos as informações abaixo.
1Temperatura de trabalho: -20 °C a 80 °C.
2- Campo de teste?
3Saída: 4-20mA, RS485 ou outros?
4Parafusos: G1/4, 1/4NPT, R1/4, M20*1.5?
5Conexão elétrica: Hirschmann, Packard.
6Quantidade da encomenda: ?
