4-20mA BP93420-IC Sensor de pressão de alta temperatura Transmissor de pressão de alta precisão
Product Details
| Modelo N.O.: | BP93420-IC | Distância: | 0-10kpa~60mpa |
|---|---|---|---|
| Fios: | OEM | Pacote de transporte: | Embalagem padrão para exportação com cartão |
| Especificações: | Sensor de pressão de silício | Marca comercial: | Sensor HT |
| Mediano de medição: | Líquido e ar | Grau de precisão: | 00,5% |
| Intervalo de pressão: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Conector: | Conector M12 |
| Destacar |
Sensor de pressão de alta temperatura BP93420-IC,Sensor de pressão de alta temperatura de 4-20mA,Transmissor de pressão de alta precisão de 4-20mA |
||
Product Description
4-20mA BP93420-IC Sensor de transmissão de pressão de alta temperatura com amplo alcance de medição

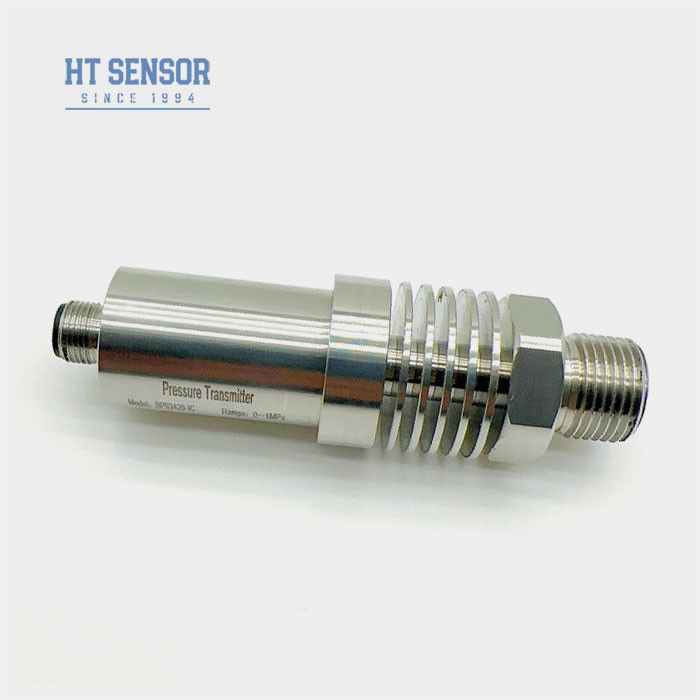

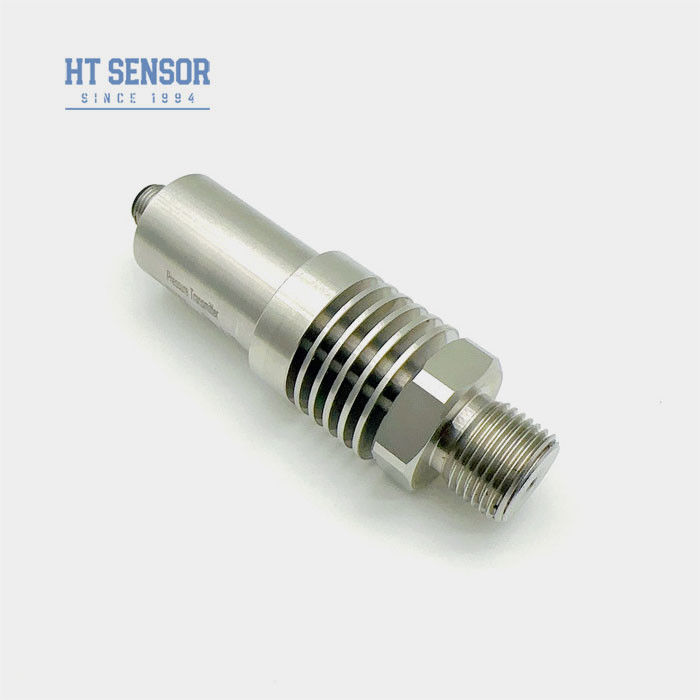

Transmissor de pressão BP93420IC
Introdução do sensor de transmissão de pressão de alta temperatura:
O BP93420-IC é um transmissor de pressão de alta temperatura que utiliza o núcleo de isolamento de silício avançado de resistência à pressão da série HT, cheio de óleo, como elemento de medição do núcleo.O sensor capta eficientemente a pressão do meio medido através de uma estrutura de dissipação de calor especializada integrada no transmissor.Este design excepcional torna-o perfeitamente adequado para ambientes exigentes com altas temperaturas, tornando-o uma escolha ideal para aplicações que envolvam:É amplamente utilizado em processos e sistemas industriais que exigem pressão precisa e confiávelmedições mesmo em ambientes de altas temperaturas desafiadores
Características do produtode um sensor de transmissão de pressão de alta temperatura:
1• Ampla gama de medições, estrutura de aço inoxidável, diversas formas de interface de pressão
2- Estrutura de aço inoxidável com classificação de protecção IP65
3- Zero e ajustável em escala completa
4. Alta precisão, toda estrutura de aço inoxidável
Aplicaçõesde um sensor de transmissão de pressão de alta temperatura:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2Aplicadas nas indústrias marítima e aeronáutica
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia
4. Utilizado em sistemas de controlo hidráulico e pneumático
| Parâmetros de desempenhode um sensor de transmissão de pressão de alta temperatura: | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 150oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
1Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com as partes de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem um ecrã digital.
3Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e garantam que o produto e a fonte de alimentação estejam ligados à terra de forma fiável..
4. Os anéis O de borracha de flúor têm um intervalo de temperatura de funcionamento nominal de - 20 °C a 250 °C. Quando a temperatura de funcionamento do produto for inferior a - 20 °C, deve ser selecionado o anel de vedação do tipo EPDM O.
5. O comprimento do cabo por defeito é de 1,5 m e há três materiais para escolher.Se não for especificado, pode utilizar-se material de cabo de polietileno.Por favor, indique na ordem.
6Em caso de forte vibração, força de impacto instantâneo, forte interferência eletromagnética ou de radiofrequência e outros requisitos especiais, informe a nossa empresa e indique na ordem.

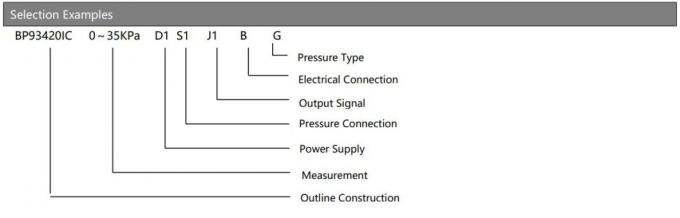

| Guia de encomendasde um sensor de transmissão de pressão de alta temperatura | ||||||||
| BP93420XX | Transmissor de pressão | |||||||

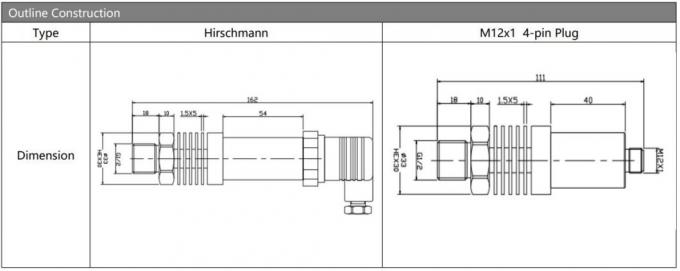

| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas e respostas
P1: É uma empresa de fabricação?
A1:Somos fabricantes com mais de 22 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Basta deixar-nos uma mensagem ou clicar no Serviço Online.
