BP9325 Sensor de pressão de silício de água Transmissor Sensor de pressão de ar Mv Saída M12*1
Product Details
| Modelo não.: | BP9325 | Tipo de thread: | G1/4 ou 1/2NPT E assim por diante |
|---|---|---|---|
| Tipo de fiação: | Quatro fios | Meio de medição: | Gás e líquidos |
| Faixa: | 0-10kpa | Personalizado: | Personalizado |
| Estabilidade a longo prazo: | +-0,1% F.S/Ano (tipo) | Compensação Temp.: | -10~70℃ |
| Diafragma: | SS316L | Meio de enchimento: | Óleo de silicone |
| Especificação: | Personalizado | Tipo: | Sensor de pressão de silício piezoresistivo |
| Tipo de sinal de saída: | Tipo analógico | Material: | aço inoxidável |
| Personalização: | Disponível pode OEM. | ||
| Destacar |
BP9325 Sensor de pressão de silício de água,Mv Output Water Sensor de Pressão de Silício Transmissor,Sensor de pressão de ar BP9325 |
||
Product Description

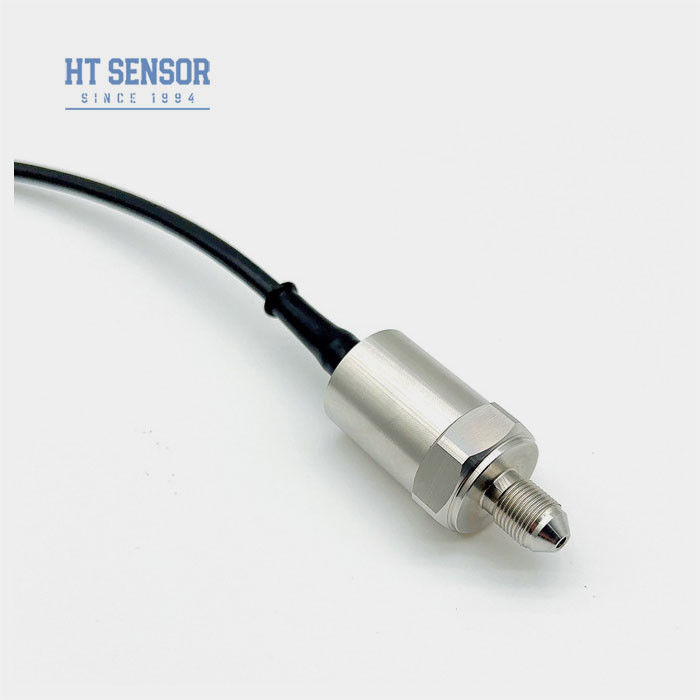

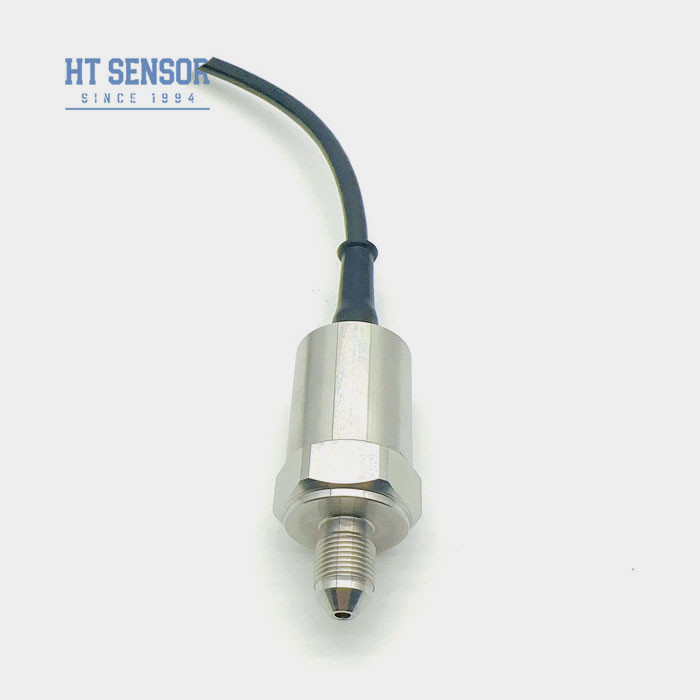

HTsensor BP9325 Sensor de pressão de silício de gás de ar e água com saída mv
Introdução do transmissor de sensor de pressão de silício:
BP9325 sensor de pressão piezorresistivo de silício é um silício difuso altamente estávelA pressão diferencial do meio medido é transmitida paraO diafragma de silício através de um diafragma de isolamento de 316L e óleo de silício.Utilizando o efeito piezorresistivo do silício difuso, ele atinge o propósitode medição da pressão de líquidos e gases
Características do produtode um sensor de pressão de silício:
- 1Utiliza tecnologia avançada e um invólucro de aço inoxidável 316L, com materiais
- 2. como o diafragma de titânio completo e Hastelloy
- 3. Emprega circuitos de película espessa para compensação de temperatura e correcção de ponto zero
- 5. Alta fiabilidade, repetibilidade e estabilidade
Aplicaçõesde um sensor de pressão de silício:
- 1Adequado para medir a pressão de gases e líquidos não corrosivos com aço inoxidável 316L
- 2Aplicadas em processos industriais no local, tais como petróleo, químicos,Metalurgia, geração de energia e hidrologia
- 3. Utilizado nas indústrias marítima e aeronáutica
- 4Sistemas de controlo hidráulico e pneumático
- 5. Controle de processos
Condição básicade um sensor de pressão de silício:
- 1Fornecimento de energia: ≤ 2 mADC (valor típico 1,5 mADC)
- 2. Impedância de entrada: 2,5 KΩ~6 KΩ
- 3Impedância de saída:2.5KΩ~6KΩ

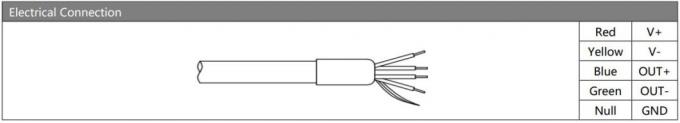

- 4Conexão elétrica: pinos de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetros de desempenhode um sensor de pressão de silício: | |||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Fechado (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Tipo | Max. | Unidade | |||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 0,1 kg | ||||
| Os parâmetros são ensaiados nas seguintes condições: corrente constante de 1,5 mA e temperatura ambiente de 25 °C | |||||
| QCA |
.
.
