20kpa Sensor de pressão diferencial de concha de plástico Célula de silício Sensor de pressão piezoresistivo
Product Details
| Modelo NÃO.: | HT100 | Tipo: | Pressão diferencial |
|---|---|---|---|
| Tipo de fiação: | Quatro fios | Meio de medição: | Ar gasoso |
| Poder: | 5VDC / 1,5 mA | Precisão: | 0,2%FS |
| Saída: | sinal do milivolt | Fornecer: | 1.5mA |
| Tipo de sinal de saída: | Analógico | Personalização: | Disponível pode ser OEM solicitação personalizada |
| Destacar |
Sensor de pressão diferencial de concha de plástico de 20kpa,Sensor de pressão diferencial,Sensor de pressão de silicone piezoresistivo de 20kpa |
||
Product Description

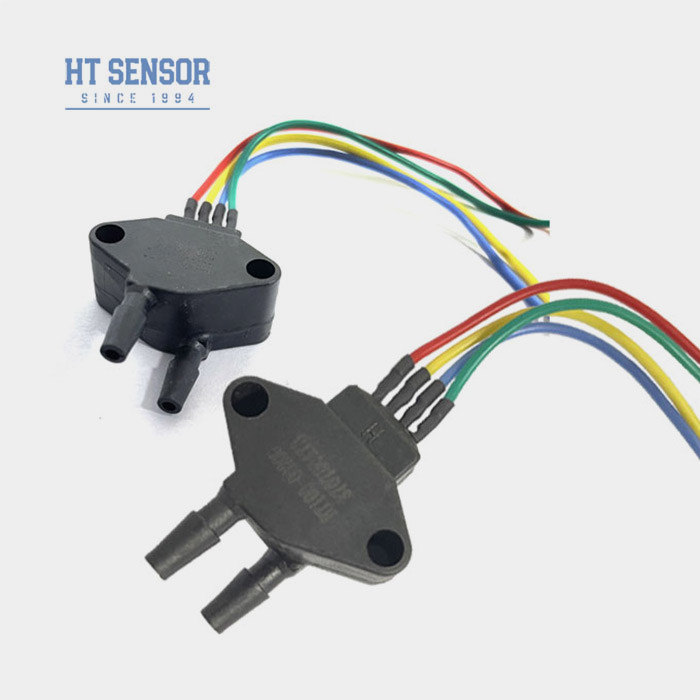

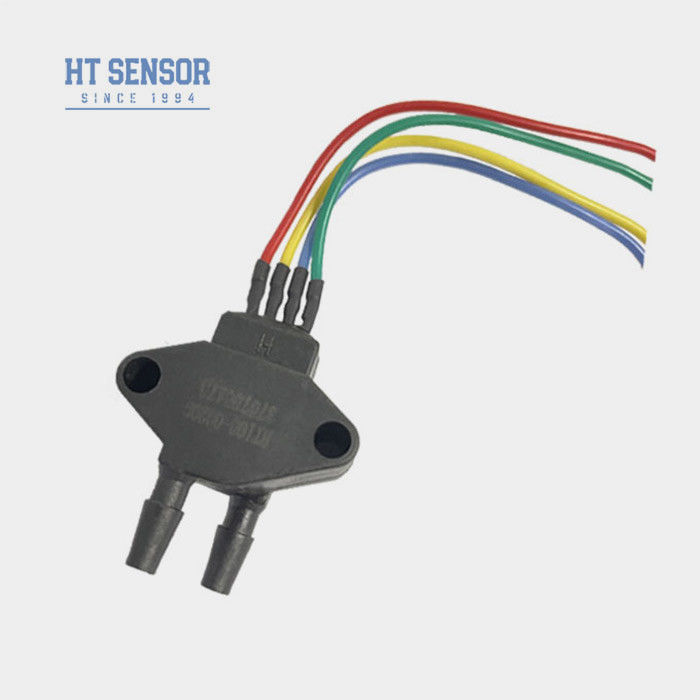

HT100 20kpa sensor de pressão diferencial de silício de carapaça de plástico preto
HT100Sensor de pressão piezoresistivo de silício
Introdução de um sensor de pressão de silício:
Características do produtode um sensor de pressão de silício diferencial:
- Largo intervalo de medição, 0~10KPa~2Mpa
- Alta fiabilidade e excelente estabilidade
- Tecnologia de encapsulamento TO8
- Aplicações aeroespaciais
Aplicaçõesde um sensor de pressão de silício diferencial:
- Medição das pressões dos gases secos e não corrosivos
- Sistemas de controlo pneumáticos
- Engenharia biomédica para aplicações médicas
- HVAC (aquecimento, ventilação e ar condicionado)
- Ensaios aeroespaciais para fins relacionados com a aviação
- Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
- Impedância de entrada:3KΩ~6KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica:Pins de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm
| Parâmetros de desempenhode um sensor de pressão de silício diferencial: | ||||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa | ||||
| Tipo | Max. | Unidade | ||||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | |||
| Repetitividade | 0.05 | 0.1 | % F.S. | |||
| Histerese | 0.05 | 0.1 | % F.S. | |||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | |||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura de funcionamento | -20 a 80 | oC | ||||
| Temperatura de armazenamento | -40 ~ 125 | oC | ||||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 4MPa | |||||
| Pressão de explosão | 5x a escala completa | |||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||||
| Material do diafragma | 316L | |||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||||
| Choque. | 100 g, 11 ms | |||||
| Tempo de resposta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| Os parâmetros são ensaiados nas seguintes condições: corrente constante de 1,5 mA e temperatura ambiente de 25 °C | ||||||
| Dicas de encomenda |
2Durante a montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar ou danificar a placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
