Name: ODM OEM Sensor de Pressão Piezoresistivo de Silício 5-10V Sensor de Pressão Baseado em Diafragma
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT26V
Price: 21.00 USD
Availability: InStock

Informação detalhada

Modelo N.O.:	HT26V	Tipo de sinal de saída:	Tipo Analógico
Distância:	0-10kpa~60mpa	Materiais:	316l de aço inoxidável
Prendendo o tipo:	Bancos de quatro fios ou de papel	Mediano de medição:	Ar e líquido
Potência:	5 a 10VDC	Produção:	10 mv/v
Diâmetro:	19mm	Personalização:	OEM e ODM
Destacar:	ODM OEM Sensor de pressão piezoresistivo de silício , Sensor de pressão piezoresistivo de silício de 5 V , Sensor de pressão baseado em diafragma de 10 V

Descrição de produto

Fábrica de componentes do núcleo do sensor de pressão de silício HT26V 5-10V

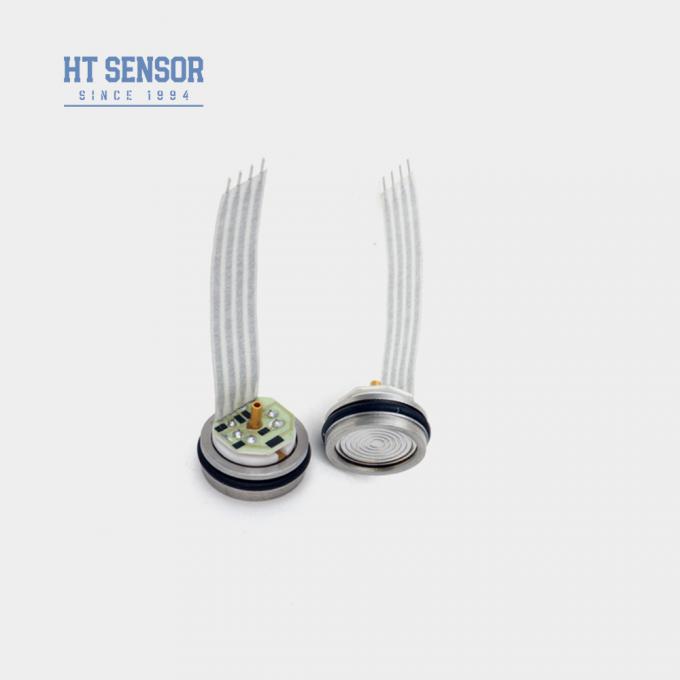

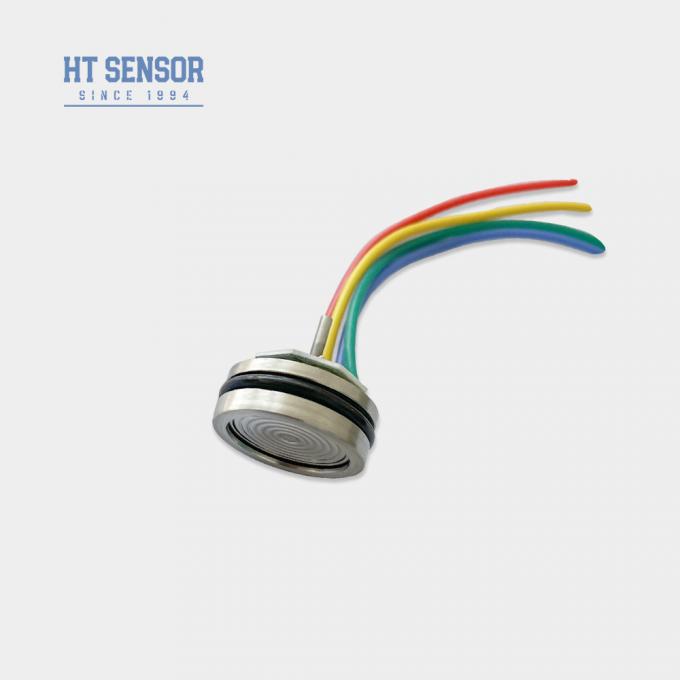

HT26V Sensor de pressão de silício piezorresistivo

Introdução de núcleo de sensor de pressão de silício:

O HT26V é um núcleo de sensor de pressão de silício piezoresistivo que usa o efeito piezoresistivo do silício difuso para medir a pressão de líquidos e gases.A saída de alimentação de tensão constante é relativamente padrão, inferior à altura normal do HT19, adequado para montagem de caixa especial.

Este produto é um produto personalizado, pode ser personalizado fonte de alimentação de tensão constante ou fonte de alimentação de corrente constante, a altura pode ser personalizada de acordo com as necessidades do campo,e, finalmente, totalmente aplicável aos requisitos do cliente.

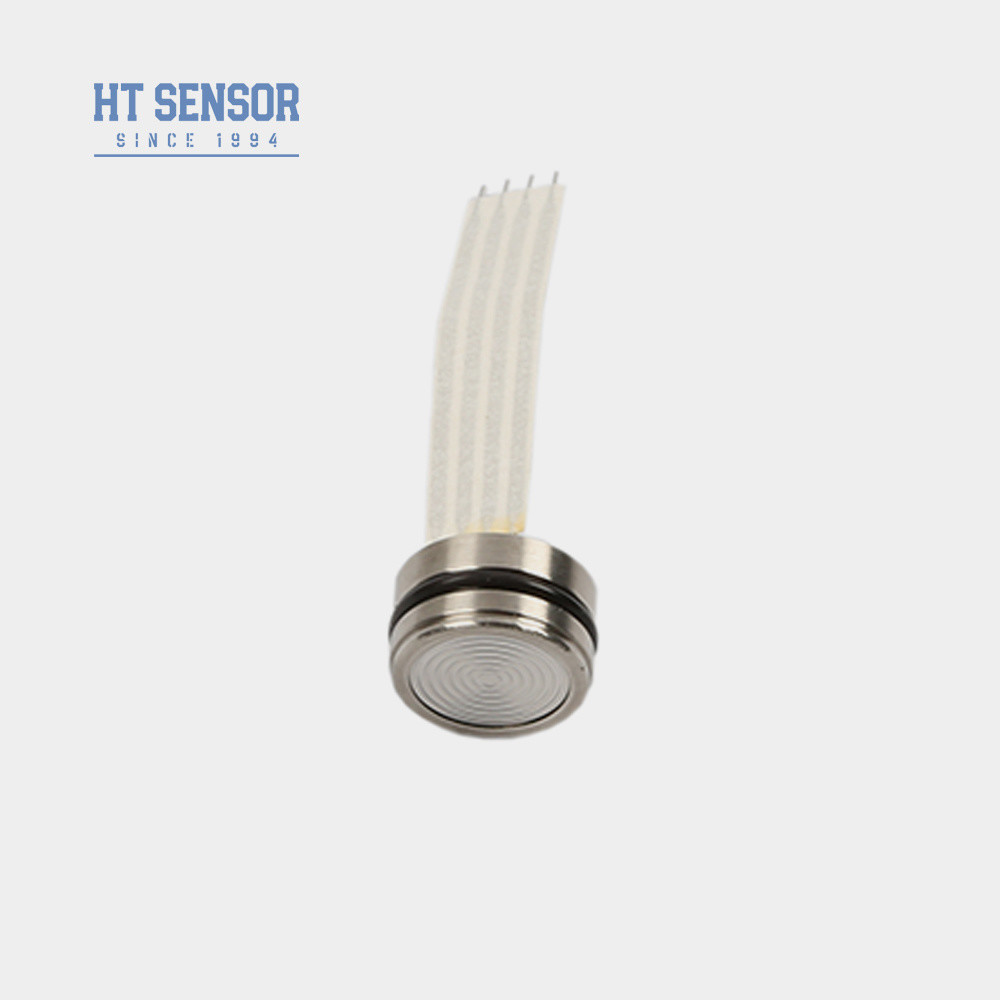

ODM OEM Sensor de Pressão Piezoresistivo de Silício 5-10V Sensor de Pressão Baseado em Diafragma 0

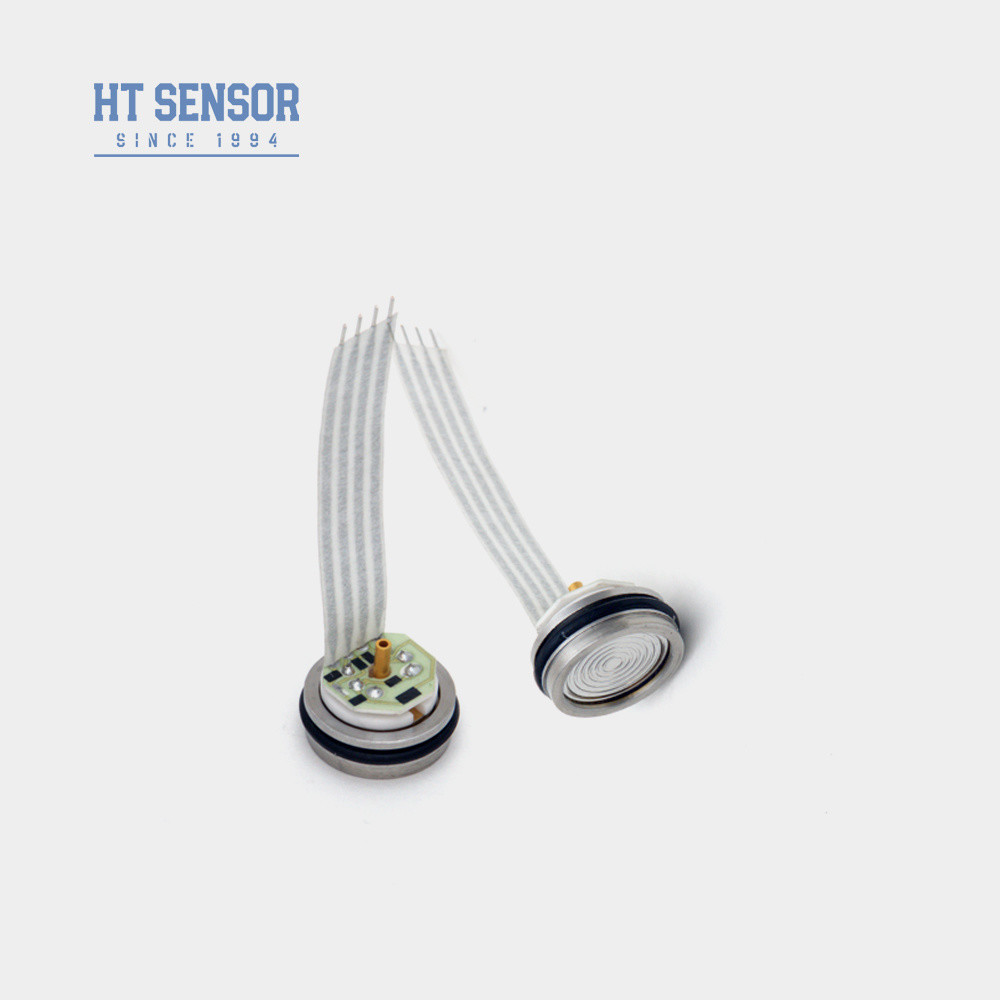

ODM OEM Sensor de Pressão Piezoresistivo de Silício 5-10V Sensor de Pressão Baseado em Diafragma 1

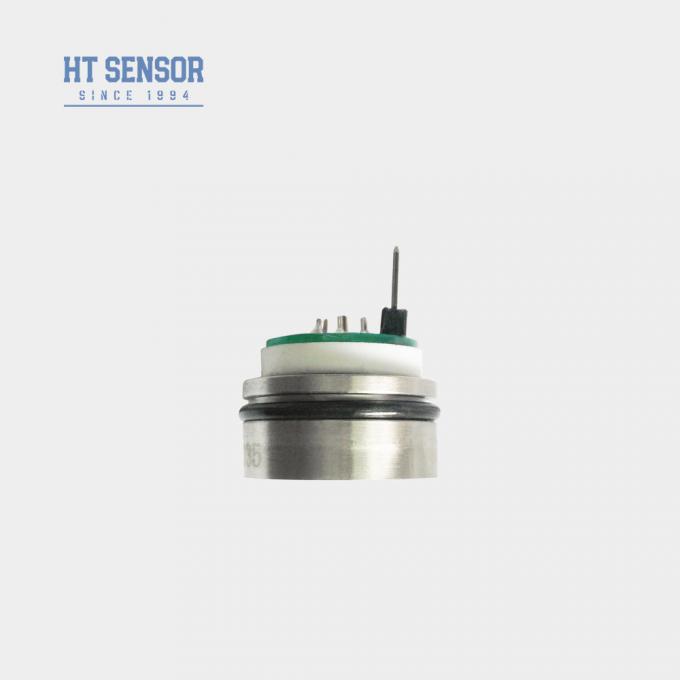

ODM OEM Sensor de Pressão Piezoresistivo de Silício 5-10V Sensor de Pressão Baseado em Diafragma 2

Características do produtocom um diâmetro superior a 50 mm,:

Fornecimento de tensão constante e sinais padrão de saída
Alta fiabilidade e excelente estabilidade
OMinaltura é de 7mm, várias estruturas podem ser personalizadas

Aplicaçõescom um diâmetro superior a 50 mm,:

Aplicado em vários locais de processos industriais.
Incluindo petróleo, química, metalurgia, energia e hidrologia.
Utilizado nas indústrias marítima e da aviação
Adequado para sistemas de controlo hidráulico e pneumático.

Performance elétricacom um diâmetro superior a 50 mm,:

Fornecimento de energia: ≤10VDC (5-10VDC)
Voltagem de saída de modo comum: 50% da entrada (típica)
Impedância de entrada:4KΩ~20KΩ
Impedância de saída:2.5KΩ~6KΩ
Conexão eléctrica: fio de alta temperatura de 100 mm, cabo de fita e Conectores de pinos.

Parâmetros de desempenhocom um diâmetro superior a 50 mm,:
Faixa de medição		Diâmetro ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Absoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Selado	3500 KPaS, 7 MPaS, 10 MPaS
		Tipo		Max.	Unidade
Não-Linearidade		± 0.15		± 0.3	% F.S.
Repetitividade		0.05		0.1	% F.S.
Histerese		0.05		0.1	% F.S.
Output de compensação zero		0 ± 1		0 ± 2	mV
Produção em escala total	≤ 20 KPa	50 ± 1		50 ± 2	mV
	≥ 35 kPa	100 ± 1		100 ± 2	mV
Temperatura de deslocamento zero.	≤ 20 KPa	± 1		± 2.5	% F.S.
	≥ 35 kPa	± 0.8		± 15	% F.S.
Temperatura de escala completa.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.8		± 15	% F.S.
Temporário compensado.	≤ 20 KPa	0 ~ 50			oC
	≥ 35 kPa	0 ~ 70			oC
Temperatura de funcionamento		-20 a 80			oC
Temperatura de armazenamento		-40 ~ 125			oC
Sobrecarga admissível		3 vezes a escala completa
Pressão de explosão		5x a escala completa
Estabilidade a longo prazo		0.2 %			F.S./ano
Material do diafragma		316L
Resistência ao isolamento		≥ 200MΩ 100VDC
Vibração		Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.		100 g, 11 ms
Tempo de resposta		≤ 1 ms
Selo de anel O		Goma nitrílica ou goma fluorada
Meio de enchimento		Óleo de silício
Peso		~ 25 g
Os parâmetros são ensaiados nas seguintes condições: 10V @ 25oC

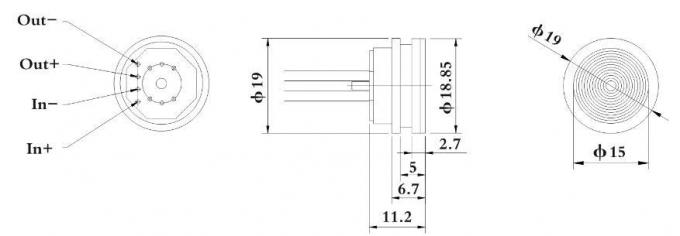

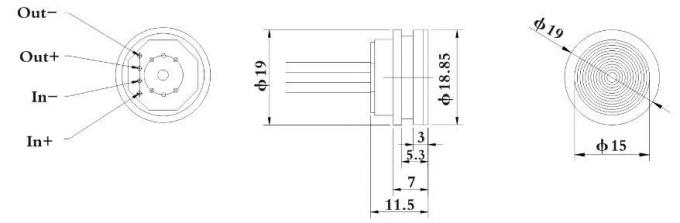

Esboço Construçãocom um diâmetro superior a 50 mm,
Tubos de pressão < 3,5 MPaS
Normal ≥ 3,5 MPaS < 40 MPaS

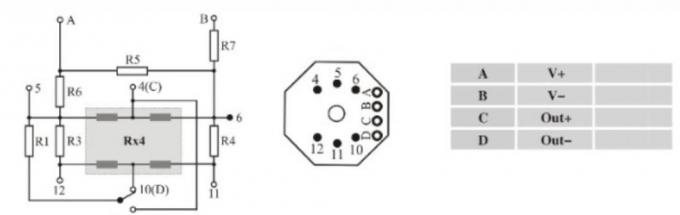

Conexão elétrica e compensação

ODM OEM Sensor de Pressão Piezoresistivo de Silício 5-10V Sensor de Pressão Baseado em Diafragma 5

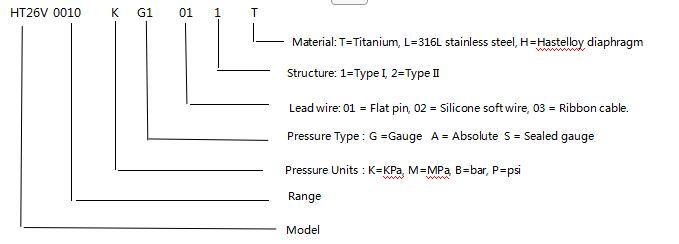

Exemplos de seleção

ODM OEM Sensor de Pressão Piezoresistivo de Silício 5-10V Sensor de Pressão Baseado em Diafragma 6

Dicas de encomenda

1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar o
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

QCA

1Q: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?

R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?

A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.

4Q: Qual é o período de entrega típico?

R: 5 a 8 dias úteis para modelos padrão.

5Q: Qual é o preço dos produtos?

A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.

6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?

R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.

Empresa

ODM OEM Sensor de Pressão Piezoresistivo de Silício 5-10V Sensor de Pressão Baseado em Diafragma 7

ODM OEM Sensor de Pressão Piezoresistivo de Silício 5-10V Sensor de Pressão Baseado em Diafragma 8

ODM OEM Sensor de Pressão Piezoresistivo de Silício 5-10V Sensor de Pressão Baseado em Diafragma 9

ODM OEM Sensor de Pressão Piezoresistivo de Silício 5-10V Sensor de Pressão Baseado em Diafragma 10

etiqueta:

Lugar de origem:	Baoji, China.
Marca:	HT SENSOR
Certificação:	CE,RoHs,ISO9001
Número do modelo:	HT26V

Quantidade de ordem mínima:	1
Preço:	negotiable
Detalhes da embalagem:	Pacote de exportação padrão
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	Western Union, L/C, T/T
Habilidade da fonte:	5000 PCS/Mês
