Sensor de pressão de silicone piezoresistivo de 5 V Sensor de pressão de diafragma com pin conectar célula de pressão
Product Details
| Modelo NÃO.: | HT26V | Tipo de sinal de saída: | Análogo 10 mv/V |
|---|---|---|---|
| Poder: | 5-10VDC | Material: | Aço inoxidável |
| Tipo de thread: | Não | Meio de medição: | Gás e líquidos |
| Dia: | 19mm | Alto: | OEM |
| Pacote de Transporte: | caixa | Origem: | China |
| Tipo: | Sensor de pressão de silício | Personalização: | Disponível | Solicitação personalizada |
| Destacar |
Sensor de pressão piezoresistivo de silício de 5 V,Sensor de pressão do diafragma de silício de 5 V,Sensor de pressão do diafragma com conector de pin |
||
Product Description

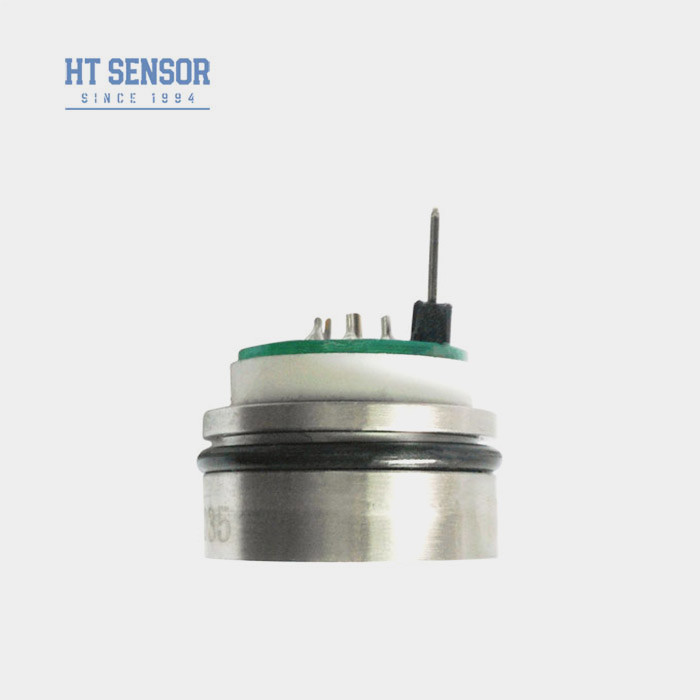

Hengtong HT26V 5V Sensor de pressão de silício com ligação por pin
HT26V Sensor de pressão piezoresistivo de silício
Introdução do sensor de pressão de silício:
O HT26V é um sensor de pressão de silício piezorresistivo com um elemento de cristal de silício difuso altamente estável no seu núcleo.A diferença de pressão do meio de medição é transmitida ao diafragma de silício através do diafragma de isolamento 316L e do óleo de silício de vedação.Construção personalizada é feita a partir de um diâmetro regular de 19 mm, peças altamente personalizadas de aço inoxidável podem ser tão baixas quanto 7 mm. Fornecimento de energia de tensão constante de 5-10V, saída regular.O sensor de pressão HT26V está equipado com um anel O para vedação de pressão e fácil instalação.
- Fornecimento de tensão constante e sinais padrão de saída
- Alta fiabilidade e excelente estabilidade
- O altura é de 7mm, várias estruturas podem ser personalizadas
- Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia.
- Utilizado nas indústrias marítima e da aviação
- Apto para sistemas de controlo hidráulico e pneumático
- Utilizado em aplicações de controlo de processos
- Fornecimento de energia: ≤10VDC
- Voltagem de saída de modo comum: 50% da entrada (típica)
- Impedância de entrada:4KΩ~20KΩ
- Impedância de saída:2.5KΩ~6KΩ

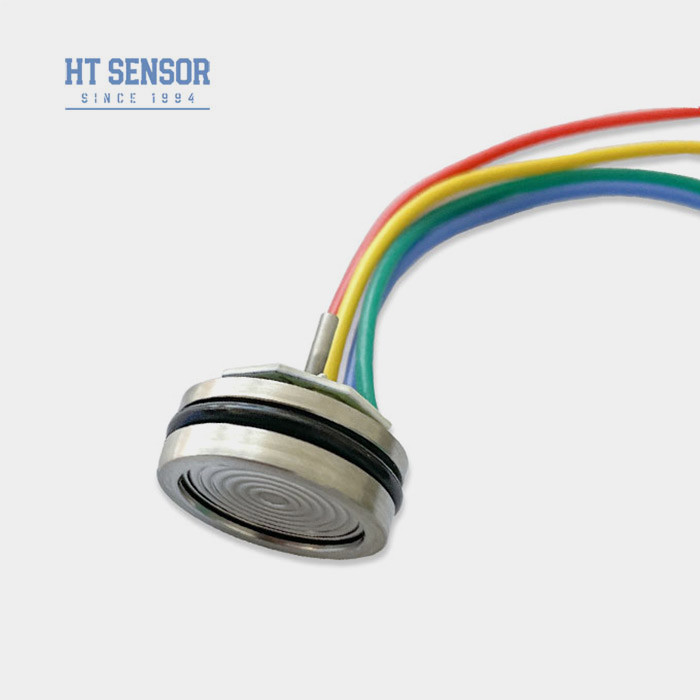

- Conexão eléctrica: fio de alta temperatura de 100 mm, cabo de fita e Conectores de pinos.
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,: | |||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Selado | 3500 KPaS, 7 MPaS, 10 MPaS | ||||
| Tipo | Max. | Unidade | |||
| Não-Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2.5 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | 3 vezes a escala completa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 25 g | ||||
| Os parâmetros são ensaiados nas seguintes condições: tensão constante de 10 V e temperatura ambiente de 25oC | |||||
| Esboço Construção | |
| Tubos de pressão < 3,5 MPaS |
|
| Normal ≥ 3,5 MPaS < 40 MPaS |
|
| Conexão elétrica e compensação |
|
| Exemplos de seleção |
| Dicas de encomenda |
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e impedir a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
